8
6.3 Fixation de l’équerre de support
Le moniteur doit être mis en place après fixation de son équerre d’attache à la position désirée (se
reporter au paragraphe précédent pour le gabarit de perçage de l’équerre).

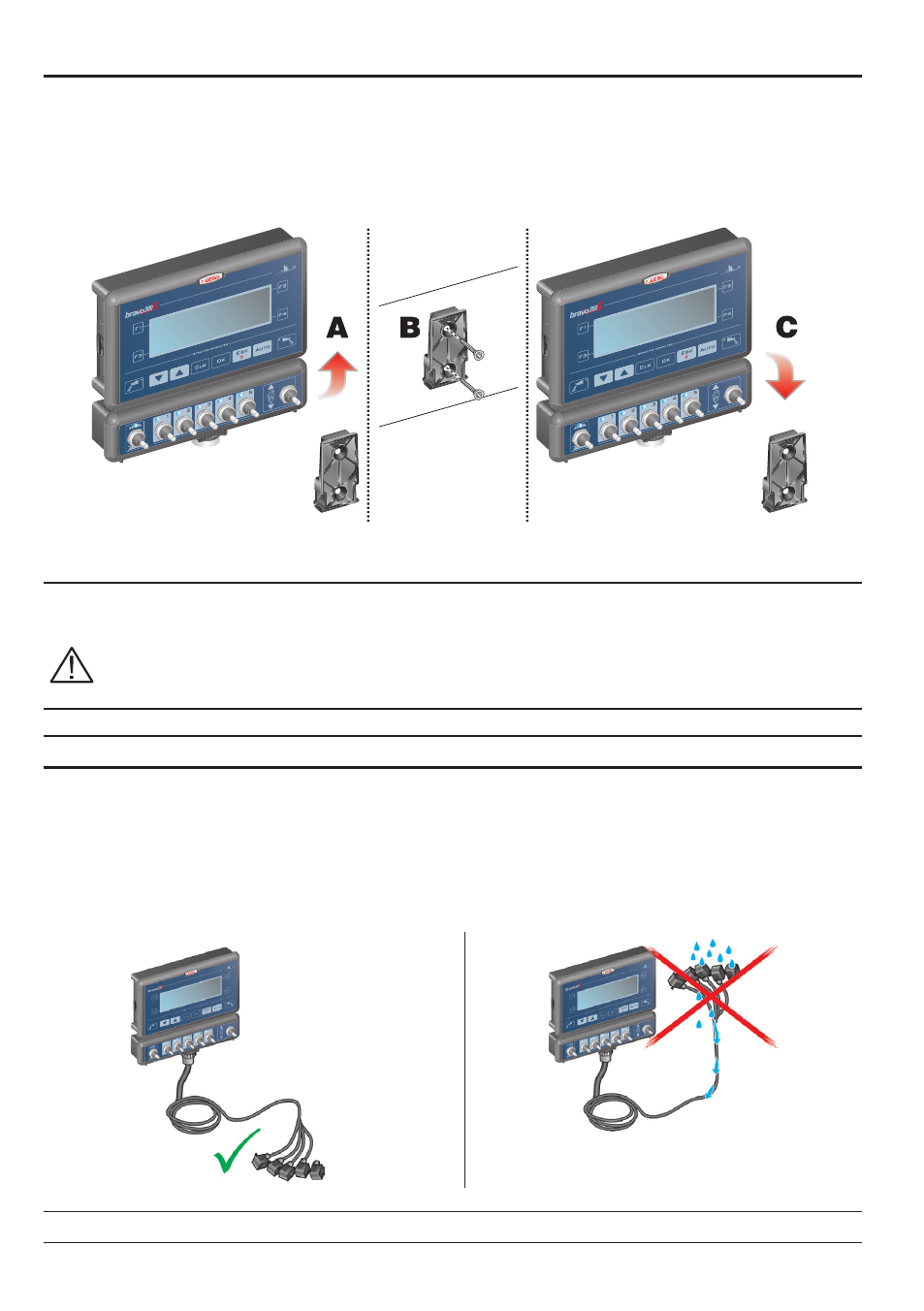

L’équerre doit être sortie de son logement sur le moniteur (
a , Fig. 5) et fixée à l’aide des vis fournies ( b ).
Assurez-vous de la parfaite fixation de l’équerre, après quoi emboîtez le moniteur sur celle-ci et
enfoncez jusqu’à son enclenchement (
c ).
6.4 Mise en place du groupe de commande
Le groupe de commande devra être fixé à l’aide de ses équerres d’attache fournies et montées sur
le groupe lui-même ; mettez-le en place selon les indications figurant sur le manuel joint au groupe.
IL EST IMPORTANT DE RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ
REPRISES SUR LE MANUEL DU GROUPE DE COMMANDE.
7 raccordement de l’ordInateur à la machIne agrIcole
7.1 Précautions générales pour une mise en place correcte des câblages
• Fixation des câbles :
- fixez le câblage de manière à empêcher qu’il entre au contact d’organes en mouvement ;
- posez les câblages de sorte que la torsion ou les mouvements de la machine ne puissent les
déchirer ou les éroder.
• Mise en place des câbles pour empêcher toutes infiltrations d’eau :
- les brins des câbles doivent être TOUJOURS orientés vers le bas (Fig. 6a).
Fig. 6a Fig. 6b
A SuivRe
Fig. 5
