ARAG BRAVO 300S / Orchard sprayer Direct connection Installation - Software ver. 3.x Manuel d'utilisation
Page 11
11

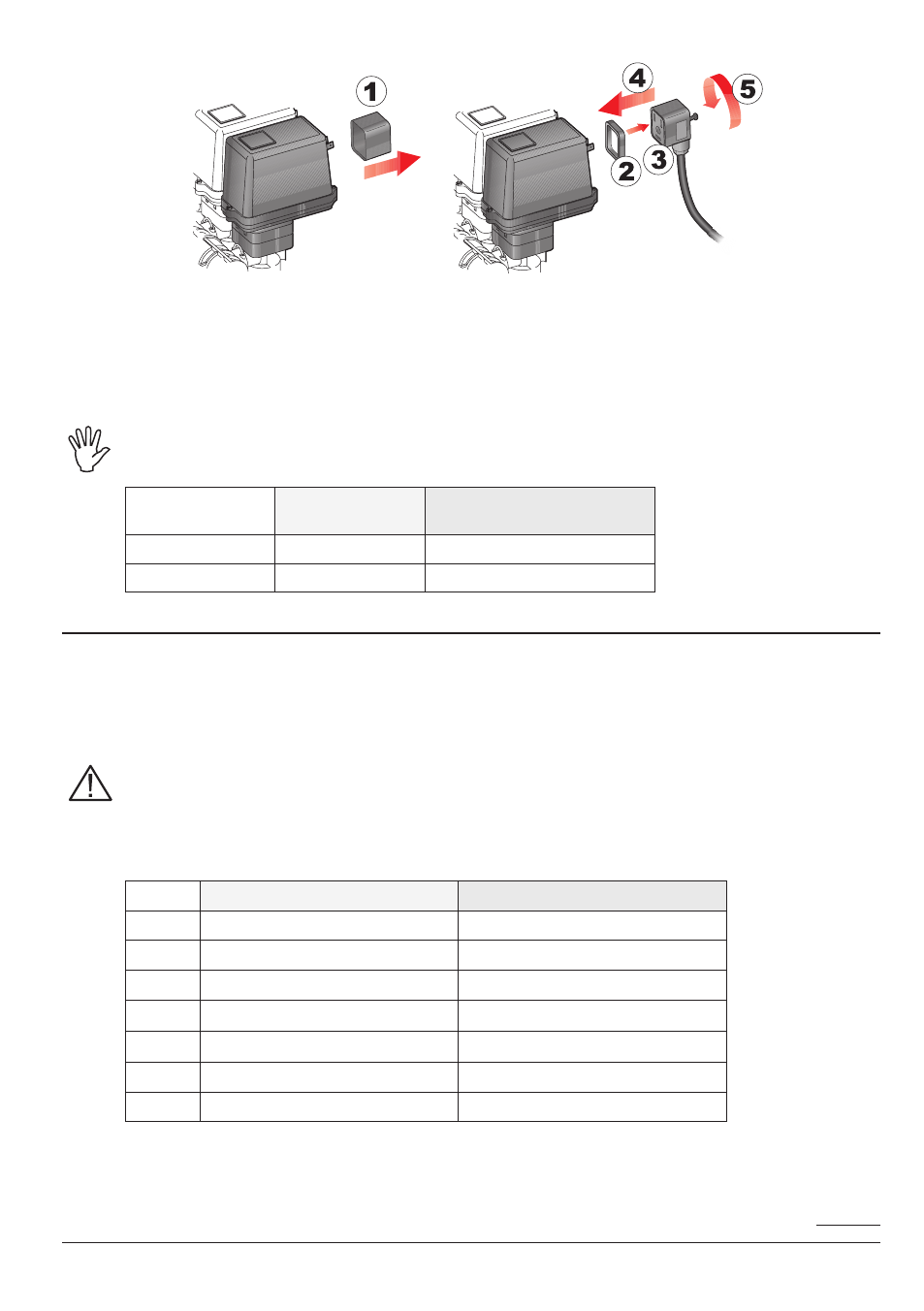

Fig. 10
Assemblez les connecteurs aux vannes correspondantes suivant les sigles représentés sur le schéma
général de montage de votre équipement (Par. 6.1 - Composition de l’équipement conseillée).
• Retirez le capuchon de protection (
1, Fig. 10) de la vanne électrique.
• Placez le joint (
2) sur le connecteur (3) puis branchez le connecteur en appuyant à fond (4) :
faites attention, lors du branchement, à ne pas plier les contacts électriques sur la vanne.
• Vissez la vis (
5) jusqu’à son blocage.
Si le nombre de déviateurs au tableau de commande est supérieur au nombre de vannes
de section, il faut relier les câbles comme indiqué sur le Tabl. 1A.
NBR. DE VANNES
DE SECTION
DEVIATEURS
A UTILISER
CABLES A RELIER AUX
VANNES DE SECTION
2
2 - 4
2 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
8.3
Raccordement des capteurs et des autres fonctions disponibles
Fixez les connecteurs aux fonctions correspondantes suivant les sigles repris sur le schéma général
de montage de votre équipement (Par. 6.1).
Les fils de câblage sont marqués d’un symbole d’identification de la fonction exercée
: le tableau montre toutes les indications pour connecter correctement le câblage aux
fonctions disponibles.
Utilisez des capteurs ARAG : tout préjudice, occasionné par l’utilisation de capteurs
inadéquats ou, quoi qu’il en soit, non fabriqués par ARAG, rendra la garantie automatique-
ment nulle et caduque.
Aucune responsabilité ne peut engager ARAG pour tous dommages aux appareillages, à
personnes, animaux ou choses, occasionnés par l’irrespect de ce qui précède.
RÉF.
RACCORDEMENT PRIMAIRE
RACCORDEMENT ALTERNATIF
F
Débitmètre
-
g
Vanne principale
-
m
Capteur de pression
-
p
Vanne de réglage
-
s
Capteur de vitesse
-
t
Débitmètre remplissage
Capteur de vitesse ou Pump Protector
X
Capteur de niveau
-
Les instructions d’installation des capteurs son jointes aux produits.
Les capteurs de vitesse énumérés par la suite peuvent être également utilisés en tant que capteurs
de rotation :
• capteur de vitesse inductif (
Code 467100.086) ;
• capteur de vitesse magnétique (
Code 467100.100).
Tabl. 1A
Tabl. 2
A SuivRe
