ARAG BRAVO 300S / Orchard sprayer Direct connection Installation - Software ver. 3.x - Manuel (Page 6)

6
6 emplacement sur la machIne agrIcole
6.1 Composition de l’équipement conseillée
CONNEXION DIRECTE

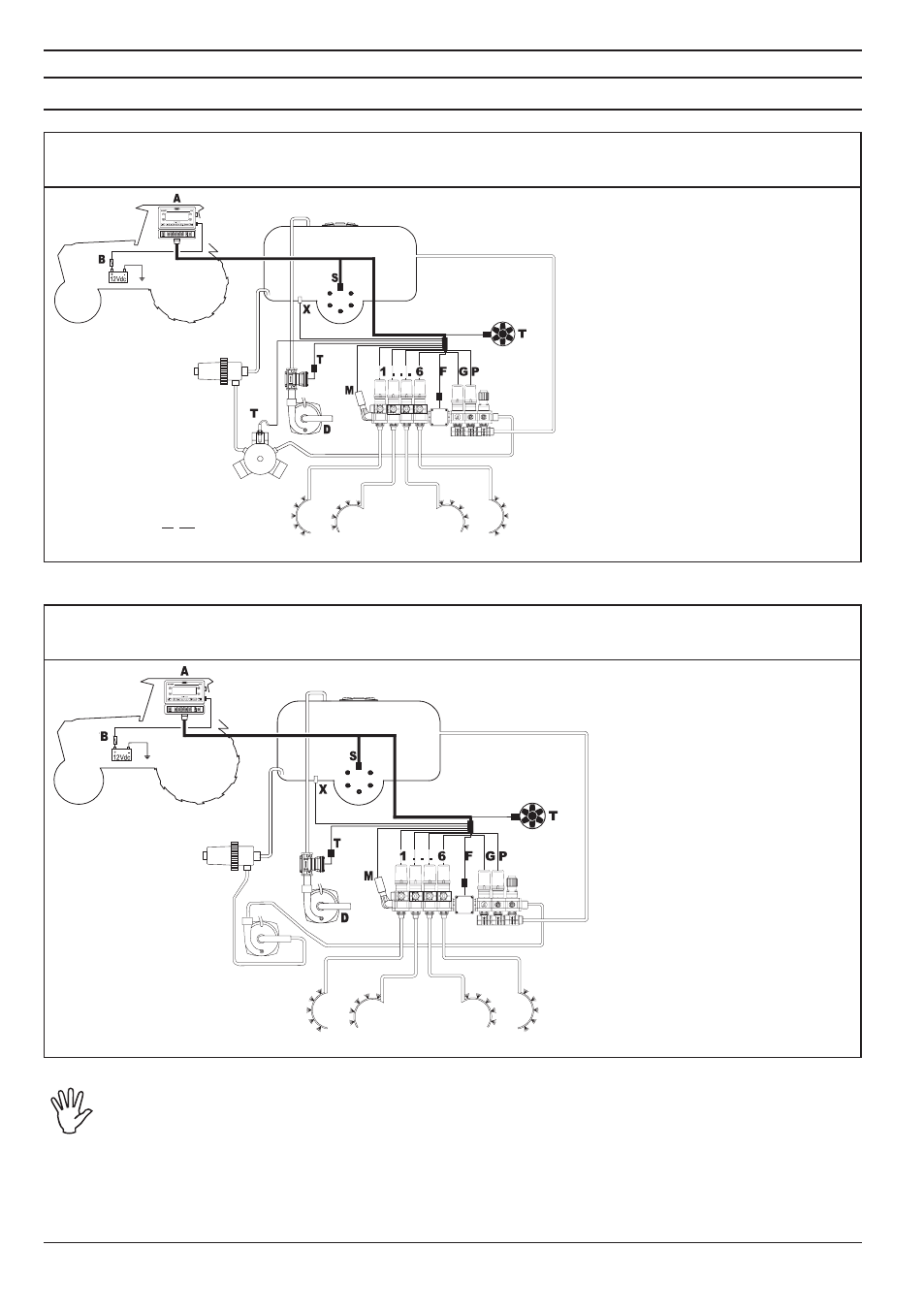

Schéma de montage pour atomiseur avec pompe à membrane - Système avec vanne de vidange
Fig. 2
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
g
Vanne de vidange
m Capteur de pression
p
Vanne de réglage
s Capteur de vitesse
t Débitmètre de remplissage /
Pump Protector / Capteur de
rotation
X
Capteur de niveau
1-6 Vannes de section
CONNEXION DIRECTE
Schéma de montage pour atomiseur avec pompe centrifuge
Fig. 3
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
g
Vanne de vidange
m Capteur de pression
p
Vanne de réglage
s Capteur de vitesse
t Débitmètre de remplissage /
Capteur de rotation
X Capteur de niveau
1-6 Vannes de section
L’ordinateur doit être directement raccordé à la batterie de la machine agricole .
*
Ne reliez pas l’ordinateur de manière subordonnée à la clé de contact (15/54).
*
*
