ARAG BRAVO 300S / Orchard sprayer Direct connection Installation - Software ver. 3.x Manuel d'utilisation
Page 7

7
6.2
Mise en place du moniteur
BRAVO 300S doit être placé dans la cabine de conduite de la machine agricole. Respectez les
consignes ci-dessous :
- NE positionnez PAS le moniteur dans un endroit pouvant recevoir trop de vibrations
ou de chocs, afin d’empêcher tout préjudice ou l’activation involontaire des touches ;
- Fixez le dispositif dans une zone suffisamment visible et facile à atteindre avec les
mains ; prenez en compte que le moniteur ne doit pas entraver les mouvements ou
limiter la vision de conduite.
Prenez en compte les différents raccordements nécessaires au fonctionnement de
l’ordinateur (Fig. 2 et 3), la longueur des câbles ainsi que les encombrements de
connecteurs et fils.
À côté de chaque connecteur il y a un symbole identifiant sa fonction. Pour toute
référence à la configuration des circuits, reportez-vous au Par. 6.1 - Composition de
l’équipement conseillée.

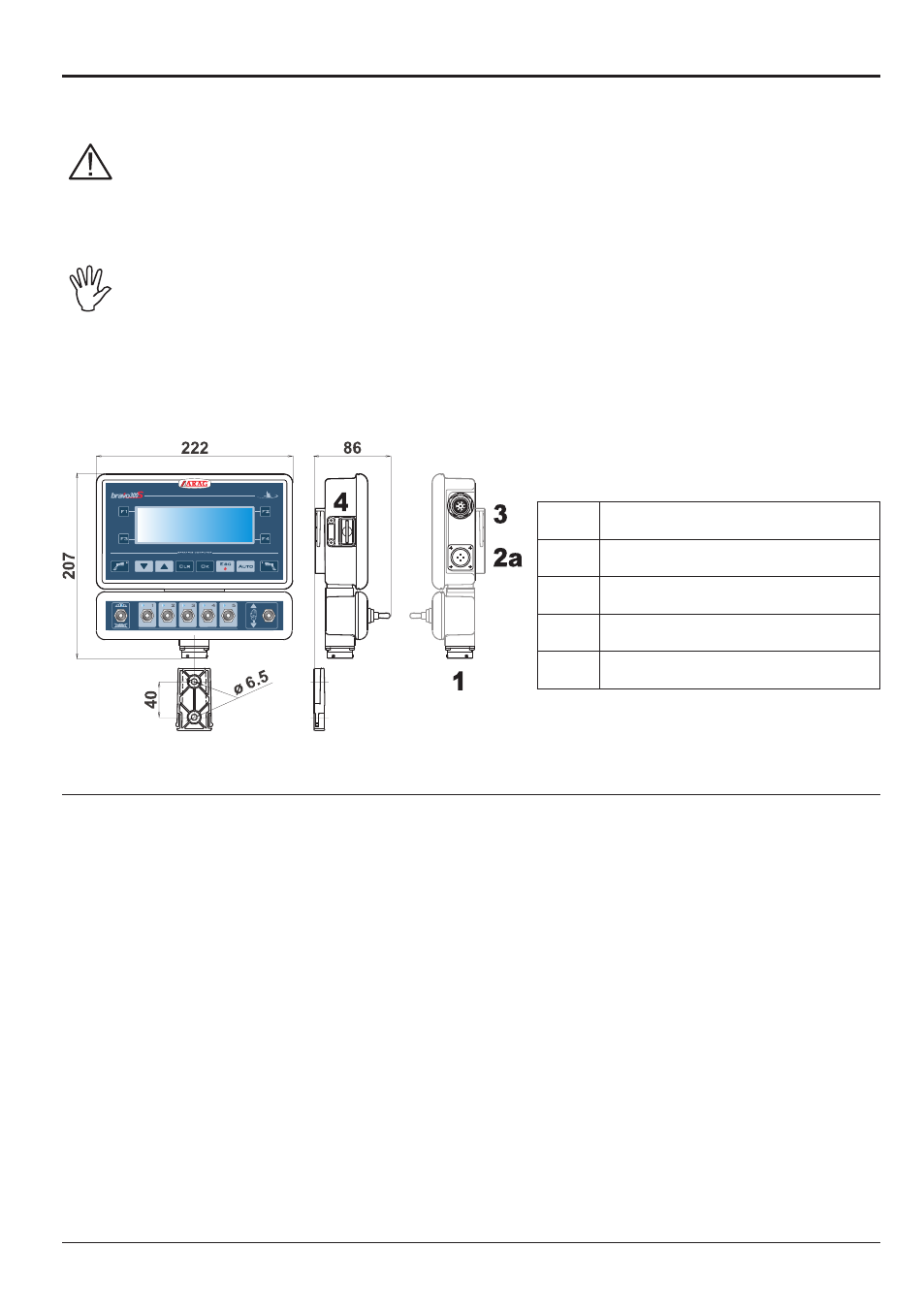

Fig. 4
num.
points de raccordement
du moniteur
1
Groupe de commande et capteurs
2a
Alimentation
3
Raccordements auxiliaires
4
Carte mémoire SD
A SuivRe
Tab. 1
