broches). La polarité est réglée pour une réponse
non-inversée. Inversez la polarité pour une réponse
inversée.
Trim (Compenser) - Cette fonction fait correspondre
le récepteur du signal de la pompe au signal de de
commande analogique s’ils ne coïncident pas complètement. L’utilisateur est invité à
appliquer zéro, 20 % et la tension maximale du courant requis pour le signal de commande.
Appuyer sur Enter après le réglage du signal de chaque niveau d’entrée.
Ne jamais appliquer une tension secteur sur les broches du connecteur
enfichable à 25 broches. On peut appliquer jusqu’à 5 V TTL aux broches
7 et 5, mais ne pas appliquer de tension sur les autres broches. Le non
respect de cette mise en garde peut provoquer des dommages
permanents non couverts par la garantie. Ne pas utiliser l’interrupteur
d’alimentation secteur pour des arrêts et mises en marches répétitifs de
la pompe. Utiliser la fonction de commande automatique (auto control).
Commande à distance
Pause/Démarrage à distance Cette fonction permet d’effectuer une pause sur une dose
tant que la commande à distance reste fermée, puis de reprendre la dose dès qu’elle est
réouverte. En mode manuel, elle agit également comme marche/arrêt à distance.

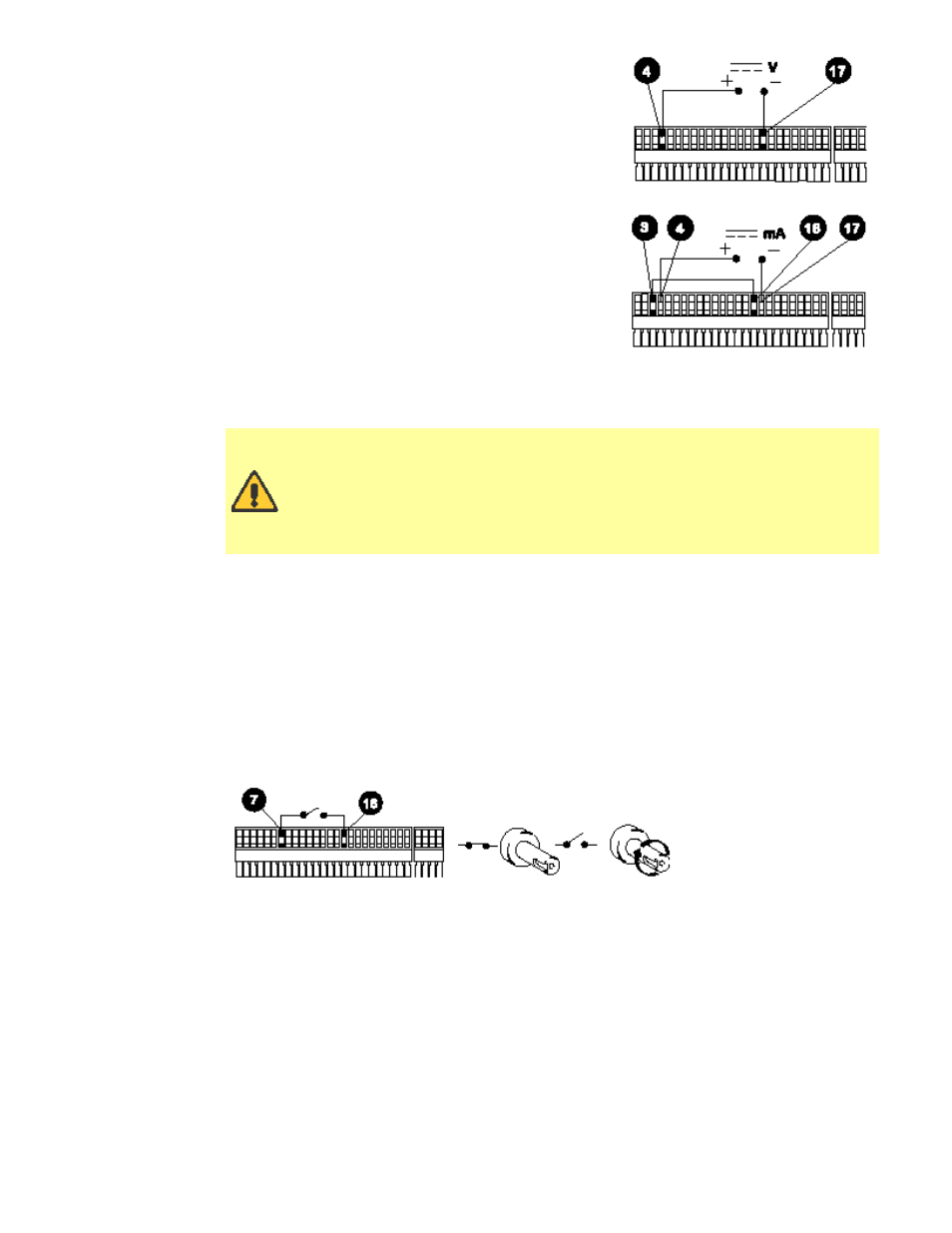

Connecter la télécommande comme indiqué dans le schéma. Ouvrir l’interrupteur pour faire
fonctionner la pompe, le fermer pour marquer une pause ou arrêter la pompe.
Marche/Arrêt Connecter le commutateur à distance entre les broches 7 et 16 du
connecteur en D à 25 broches. Une entrée logique compatible TTL (Basse 0 V, Haute 5 V)
peut être appliquée à la broche 7. Une entrée basse arrête la pompe, une entrée haute fait
fonctionner la pompe. En l’absence de connexion, par défaut, la pompe est en marche.
Direction Connecter le commutateur à distance entre les broches 5 et 16 et désactiver la
commande d’inversion du panneau avant en reliant les broches 6 et 18 du connecteur en D
à 25 broches. Ouvrir le commutateur pour une rotation dans le sens des aiguilles d’une
montre, le fermer pour une rotation dans le sens inverse. On peut aussi appliquer une
entrée logique compatible TTL (Basse 0 V, Haute 5 V) à la broche 5. L’entrée basse fait
tourner la pompe dans le sens inverse des aiguilles d’une montre, l’entrée haute la fait
tourner dans le sens des aiguilles d’une montre. En l’absence de connexion, par défaut, la
rotation de la pompe s’effectue dans le sens des aiguille d’une montre.
