Beep - activation/désactivation du signal sonore.
Ramp - Taux d’accélération/décélération de la pompe vers/depuis la vitesse maximale
définie en début/fin d’un dosage. Un réglage sur 0 signifie aucun délai d’accélération jusqu’à
la vitesse maximale, 5 signifie le plus long délai d’accélération jusqu’à la vitesse maximale.
Le réglage par défaut de la pompe est 2.
Drip - Brève inversion du moteur au terme d’une dose pour garantir qu’aucune goutte
supplémentaire de liquide n’est délivrée. 0 signifie aucune inversion et 5 signifie une
inversion maximale.
Baud - Vitesse de transmission des signaux. Le réglage par défaut est de 9600, la plage
des réglages comprend 1200, 2400, 4800 et 9600 bauds.

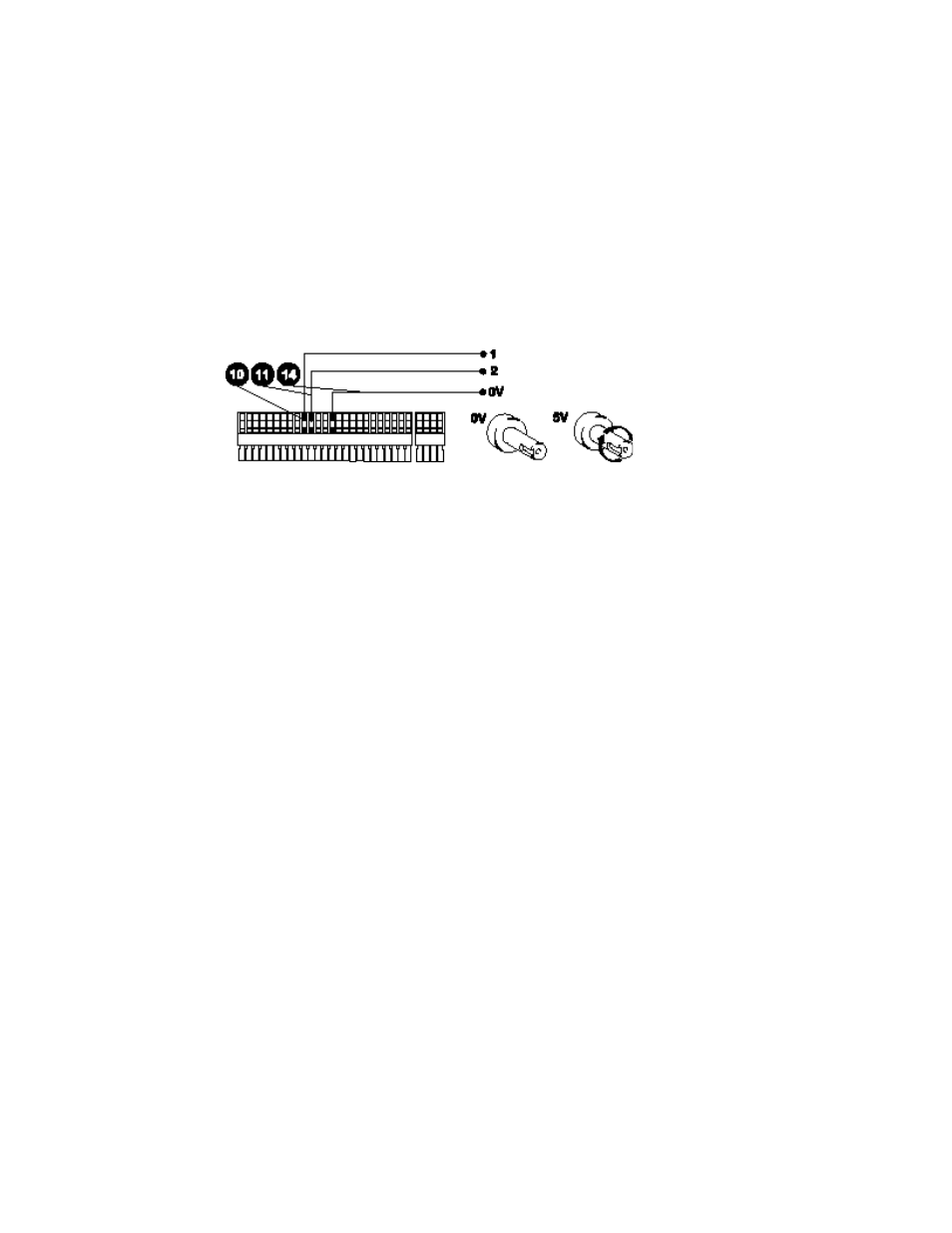

Auxiliary - Surveille le dosage de la pompe ou l’état/sens de rotation du moteur au moyen
de 2 signaux auxiliaires haut/bas émis par le connecteur en D à 25 broches des pompes.
Les signaux auxiliaires peuvent être utilisés, par exemple, pour commander le déplacement
d’un carrousel ou d’un convoyeur lorsqu’une dose est terminée.
La Ligne 1 peut être définie pour modifier l’état chaque fois que le moteur tourne, ou
uniquement lorsque le moteur tourne pour délivrer une dose. Le signal peut être défini sur
haut ou bas lorsque le moteur tourne. La Ligne 2 change l’état lorsque le sens de la pompe
est inversé. Les écrans permettent de définir le signal sur haut ou bas lorsque l’axe de
sortie tourne dans le sens horaire.
Pump - Lorsque commandée par l’interface RS232, chacune des pompes doit être
identifiée. Sélectionner un numéro compris entre 1 et 16.
Max - Définit si la pompe peut être amorcée à la vitesse maximale. Avec Standard setting
(réglages standard), Max est activé en mode Manual et Setup. Always enabled (toujours
activé) signifie que la pompe peut être amorcée à tout moment.
Default - Appuyer sur Enter lorsque Yes (Oui) est affiché pour rétablir les réglages usine.
Autostart - S’il est défini sur On (Activé), en mode Manual (Manuel) uniquement, Autostart
permet à la pompe de redémarrer automatiquement après une mise sous tension
consécutive à une interruption d’alimentation secteur. S’il est défini sur Off (désactivé), la
pompe ne redémarre pas et affiche le menu principal.
Signal - Sélectionner le signal de traitement voulu pour la commande analogique et
appuyez sur Enter. Les options disponibles sont les suivantes: 4-20mA, 0-10mA, 0-20mA,
0-5V, 0-10V. Ces plages de signaux correspondent à une commande de vitesse de 0-200
tr/min. Un écran de confirmation permet de vérifier les paramètres choisis. Si le type de
signal souhaité n’est pas affiché, utiliser l’option “program “. La pompe peut être
commandée par un signal de traitement analogique allant jusqu’à 30V ou 32mA. La pompe
fournit un débit croissant pour un signal croissant (réponse directe) ou un débit décroissant
pour un signal croissant (réponse inversée).
Pour un contrôle par variation de tension, une
alimentation stabilisée de courant continu variable
peut être utilisée avec un voltmètre pour courant
continu (courant continu maximum 30V). (consulter
les détails de câblage du connecteur enfichable à 25
broches pour voir un exemple du circuit de
commande). La polarité est réglée pour une réponse
directe. Inversez la polarité pour une réponse
inversée.
Pour un contrôle par variation de courant, la même
source de courant continu peut être utilisée avec un
milliampèremètre pour courant continu. (maximum
32mA) (Voir le détail du connecteur enfichable à 25
