pompe. Dans le cas de fluides visqueux, l’utilisation de conduites d’aspiration et de
refoulement ayant une section plusieurs fois supérieure à celle de l’élément pompant pourra
compenser l’augmentation des pertes de charge.
MAINTENIR le corps de la tête de pompe et les galets propres.
EQUIPER le système d’une longueur supplémentaire de tuyau flexible de pompe afin de
permettre le transfert de tuyau. Ceci aura pour effet d’augmenter sa durée de vie et de
réduire le temps d’arrêt du circuit de pompage.
Conçues sur un principe d’auto-amorçage, les pompes péristaltiques n’ont pas besoin de
vanne. Toute vanne installée doit l’être de manière à ne pas restreindre le débit du circuit
de pompage.
Dans les cas où des tuyaux flexibles de type Marprene ou Bioprene sont utilisés, retendez le
tuyau flexible de la tête de pompe après 30 minutes de service en le tirant du coté
refoulement après avoir un peu desserré la pince de maintien de celuici. Ceci a pour effet
de compenser l’effet normal d’allongement des tuyaux de ce type, effet qui peut passer
inaperçu mais réduire la durée de vie du tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue
Watson-Marlow ne peut servir que de guide. En cas de doute en ce qui concerne la
compatibilité d’un type de tuyau flexible avec le liquide à pomper, demander une carte à
échantillons de tube pour procéder à des tests d’immersions.
Installation
Le 624U ne peut être utilisée qu’en monophasé.
Pendant son fonctionnement, la lubrification correcte du réducteur dépend de l’installation
de la pompe, qui doit être placée sur une surface horizontale.
Retirez la plaque transparente du panneau arrière pour avoir accès au sélecteur de
tension et au bloc de connexion.
Mettre le sélecteur de tension sur 120V pour une alimentation entre 100-120V
50/60Hz ou sur 240V pour une alimentation entre 220-240V 50/60Hz. Retirez la
plaque transparente du panneau arrière pour avoir accès au sélecteur de tension et
au bloc de connexion.
Faire passer le câble d’alimentation secteur par l’orifice d’entrée à droite de la
fenêtre et raccordez le câble au bloc de connexion comme le montre l’illustration du
panneau arrière.
Il existe deux types de presse equipe. L’un d’entre eux permet d’utiliser un conduit
rigide ou souple de 20mm et l’autre est conçu pour être utilisé avec un câble
d’alimentation secteur gainé PVC à trois fils de 0,75mm2 (par l’intermédiaire de
l’adaptateur à vis fourni), pour permettre l’utilisation d’un câble d’alimentation
secteur.
Remontez la plaque transparente et le joint fermement sur l’ouverture.

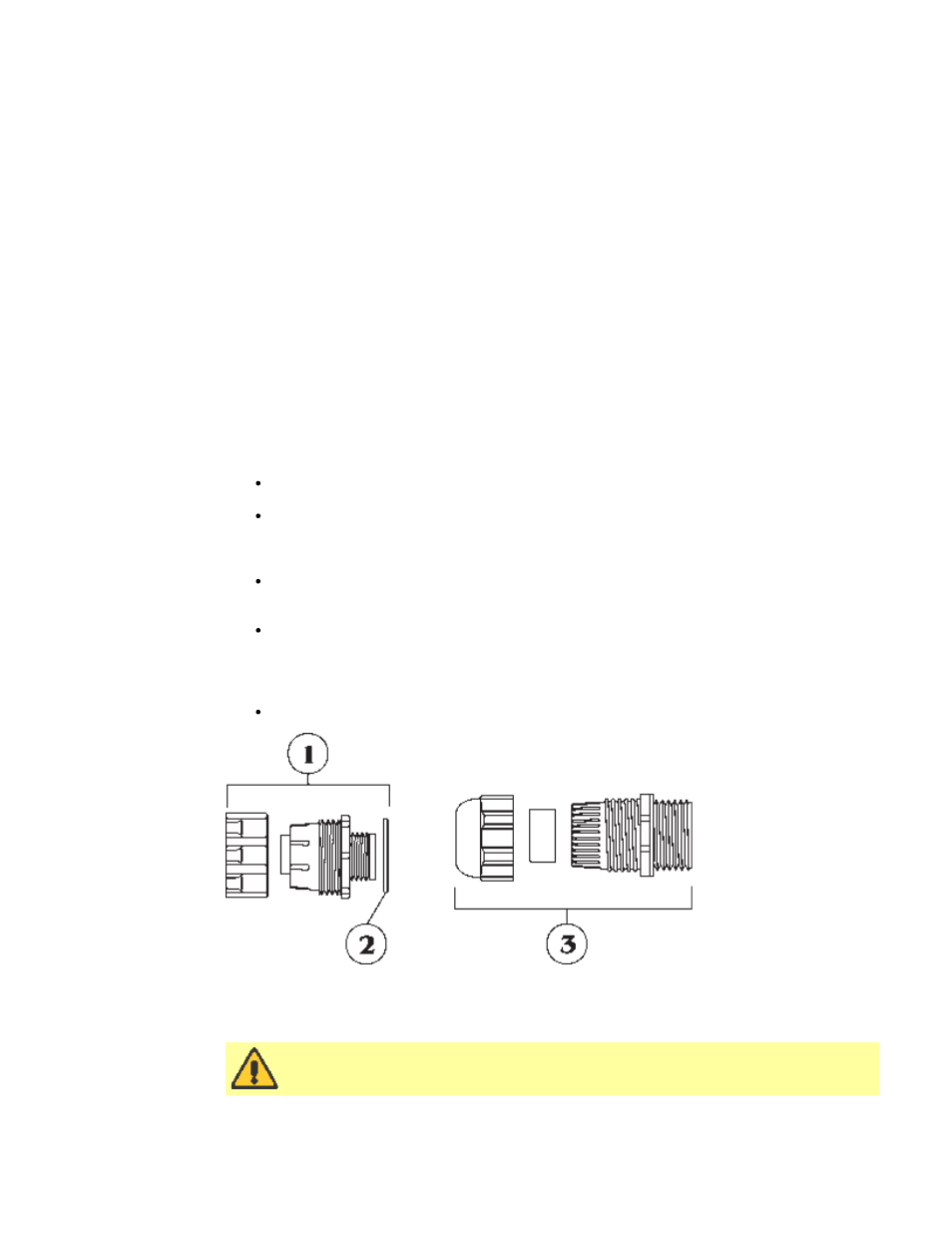

1. Garniture de détente de câble blindé GR 0018
2. Rondelle GR 0019
3. Garniture de détente SL 0020
Les normes de protection contre les entrées d’eau ne sont pas valides si
la plaque transparente n’est pas remise en place.
Renfoncement du panneau arrière
Le renfoncement du panneau arrière sert de logement aux pièces suivantes:
