adapté à l’élément de tube.
Mise en place des pinces de tube continu des têtes de pompe 620R et 620R4
Sélectionnez le jeu de pinces correspondant à la taille de tube utilisée.
Placez les deux moitiés de pince en forme de «U» destinées au stator dans les
passages de la tête de pompe (la forme en «U» vous aidera à charger le tube
correctement).
Placez les moitiés de pince correspondantes destinées au capot, qui sont dotées de
plots de positionnement en «T», dans les rainures de la face intérieure du capot, au-
dessus et au-dessous de la charnière du capot. Enfoncez-les jusqu’à ce qu’elles se
bloquent.
Les deux moitiés de pince s’ajusteront autour du tube lorsque vous fermerez le
capot.
620RE, 620RE4 Montage d’un élément de tube
Les têtes de pompe à éléments de tube 620RE sont réglées en usine pour accepter
les éléments de tube Watson-Marlow LoadSure. L’utilisation d’éléments de tube
autres que les éléments LoadSure nuira à la performance de la pompe.
Dégagez les galets.
Placer une des deux collerettes en «D» dans le passage inférieur( les collerettes en
«D» vous aideront à placer les éléments correctement).
Enroulez l’élément de tube autour des galets dégagés du rotor.
Placez la deuxième collerette en «D» dans le passage supérieur.
Vérifiez que la face plate de chaque collerette en «D» est affleurante au plan de
contact du joint.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu’à ce que le verrou
s’engage.

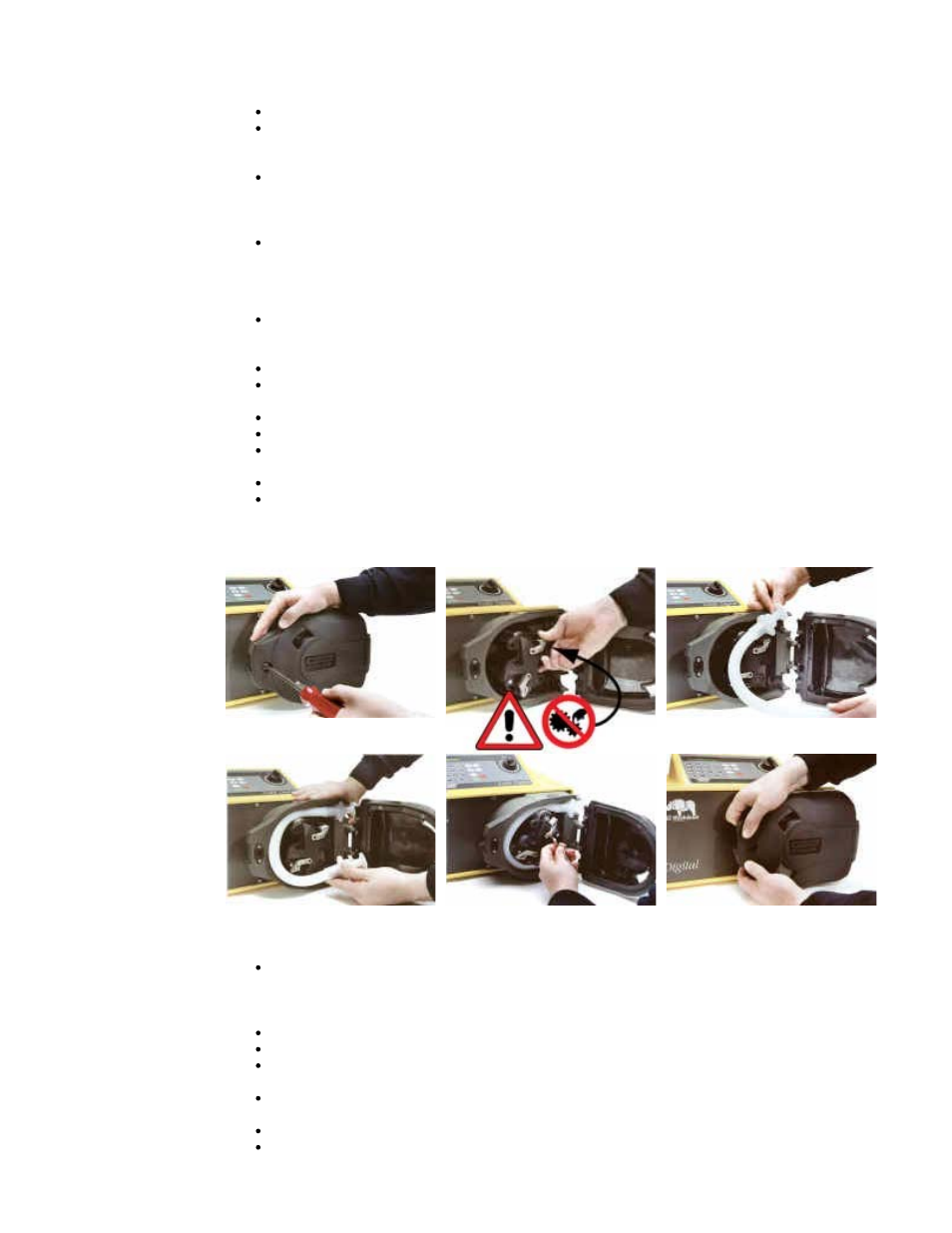

Montage d’un élément de tube
620R Montage du tube continu
Les têtes de pompe à tube continu 620R sont réglées en usine pour accepter les
tubes Watson-Marlow série 600 de 3,2 mm d’épaisseur de paroi. L’utilisation de
tubes d’une marque autre que la marque Watson-Marlow nuira à la performance de
la pompe.
Sélectionnez le jeu de pinces de tube approprié à la taille de tube utilisée.
Dégagez les galets.
Placez une extrémité du tube dans la pince en «U» du passage inférieur et
maintenez-le fermement en place.
Enroulez de façon serrée le tube autour des galets rétractés, en veillant à ce qu’il ne
se vrille pas.
Placez l’autre extrémité du tube dans la pince en «U» du passage supérieur.
Tenez les deux extrémités de tube d’une main en maintenant la tension autour des
galets rétractés.
