Sim2 HT380 - Manuel (Page 8)

8
Positionnez le projecteur sur un plan stable ou utilisez la patte
(optionnelle) pour l’installation au plafond.
Attention: En cas d’installation au sol, lire attentivement
les précautions d’emploi "Note sur l’installation au sol" au
paragraphe 2.
ATTENTION : En cas d’installation au plafond par des pattes
de suspension suivre scrupuleusement les instructions et les
normes de sécurité incluses dans l’emballage de la patte.
Si, au contraire, vous utilisez un support différent de celui
fourni par SIM2 Multimedia, assurez-vous que le projecteur
se trouve à au moins 65 mm du plafond et que le support ne
bouche pas les fentes du couvercle et du fond du projecteur
servant à l’arrivée et à la sortie de l’air.

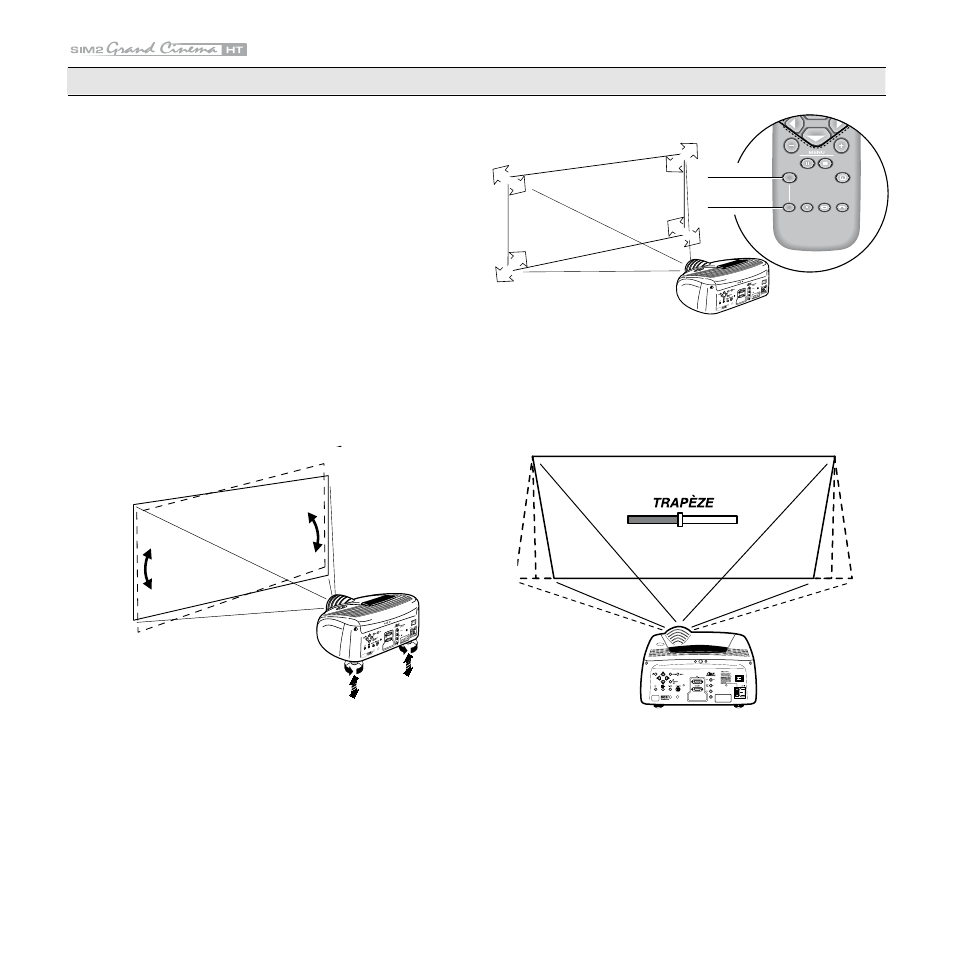

Si l’image projetée est inclinée à droite ou à gauche, utilisez les
deux pieds à vis placés au fond inférieur pour aligner la base de
l’image projetée à la base de l’écran de projection (Fig. 6).
DIGITAL INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV 1 2
4 3 5
ATTENT ION: pour ne pa s compromettre la protection contre les re sque d'incend e
remplacer pa r un fusib le de meme type et de mems ca racteristiq ue CAUTION: for conti nued p rotection agai nst
risk of fire, replace only with same t ype and rating fuse.
Installez le projecteur à la distance désirée de l’écran : la di-
mension de l’image projetée est déterminée par la distance
entre objectif du projecteur et l’écran et par le zoom optique
programmé. Utilisez le zoom motorisé (Fig. 7) pour élargir ou
réduire les dimensions de l’image projetée. Utilisez la mise au
point motorisée (Fig. 7) pour obtenir la définition maximum de
l’image projetée ; une mise au point correcte devrait permettre
de distinguer, en s’approchant de l’écran, chaque pixel qui
compose l’image projetée (Fig. 7).
F1
ZOOM
FOCUS
F2
ZOOM
ZOOM
ZOOM
ZOOM
MISE AU POINT
MISE AU POINT
MISE AU POINT
ZOOM
MISE AU POINT
DIGITAL INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB R/Cr G/Y B/Cb
HV 1 2 4 3 5
ATTENTI ON: pour ne pas compromettre la protec tion con tre les resque d'incende remplac er par un fusible de mem e type et de mems caracteris tique CAUTIO N: for c ontinu ed pro tection agains t risk of fire, replac e only with same type and rati ng fuse .
Fig. 7
Si ce déplacement ne suffit pas, il sera nécessaire d’incliner le
projecteur et de corriger la distorsion trapézoïdale par réglage
du trapèze disponible dans le menu installation (Fig.8a).
20%
C-SYNC
En agissant sur l’option Orientation du menu Setup il est possible
de retourner ou de renverser symétriquement droite/gauche
l’image projetée (Fig.9), de façon à l’adapter aux configu-
rations d’installation frontale, frontale au plafond, rétro, rétro
plafond.
4 INSTALLATION
Fig. 8
Fig. 6
DIGITA L INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV 1 2
4 3 5
ATTENTION: pour ne pas compr omettre la protection contre les resque d'incende remplacer par u n fusible de meme type et de mems caracteristique
CAUTION : for cont inued p rotection ag ainst
risk of f ire, replace only with sam e type and rating fu se.
