Sim2 HT380 - Manuel (Page 5)

5
6
4
1 2 3
5
7
HDMI
AUDIO
OUT
ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3 5
ATTENTION: pour ne pas compromettre la protection contre les resque d'incen
de
remplacer par un fusible de meme type et de mems caracteristique
CAUTION: for continued protection against
risk of fire, replace only with same type and rating fuse.
19 16 19 17
8
9
12
20
11
10
13
18
14 15
• Lire et conserver cette notice.
Cette notice contient des informations importantes sur
l’installation et l’utilisation de l’appareil. Lire attentivement
les consignes de sécurité et les instructions d’utilisation
avant d’utiliser l’appareil. Conservez le manuel pour toute
référence futures.
• Éviter tout contact avec les parties internes des unités
A l’intérieur se trouvent des parties électriques alimentées
en tension dangereuse et des parties qui fonctionnent à
haute température. Ne pas ouvrir, contacter un personnel
agréé pour toute opération de réparation ou d’entretien.
L’ouverture comporte en outre la chute de la garantie.
• Dispositif de déconnexion du secteur.
Le dispositif de débranchement de l’unité du réseau est
la fiche du câble d’alimentation. Faites attention pendant
l’installation que les fiches des câbles d’alimentation et les
prises de l’installation électrique soient facilement acces-
sibles. Pour déconnecter l’unité des prises électriques tirez
les fiches, pas les câbles.

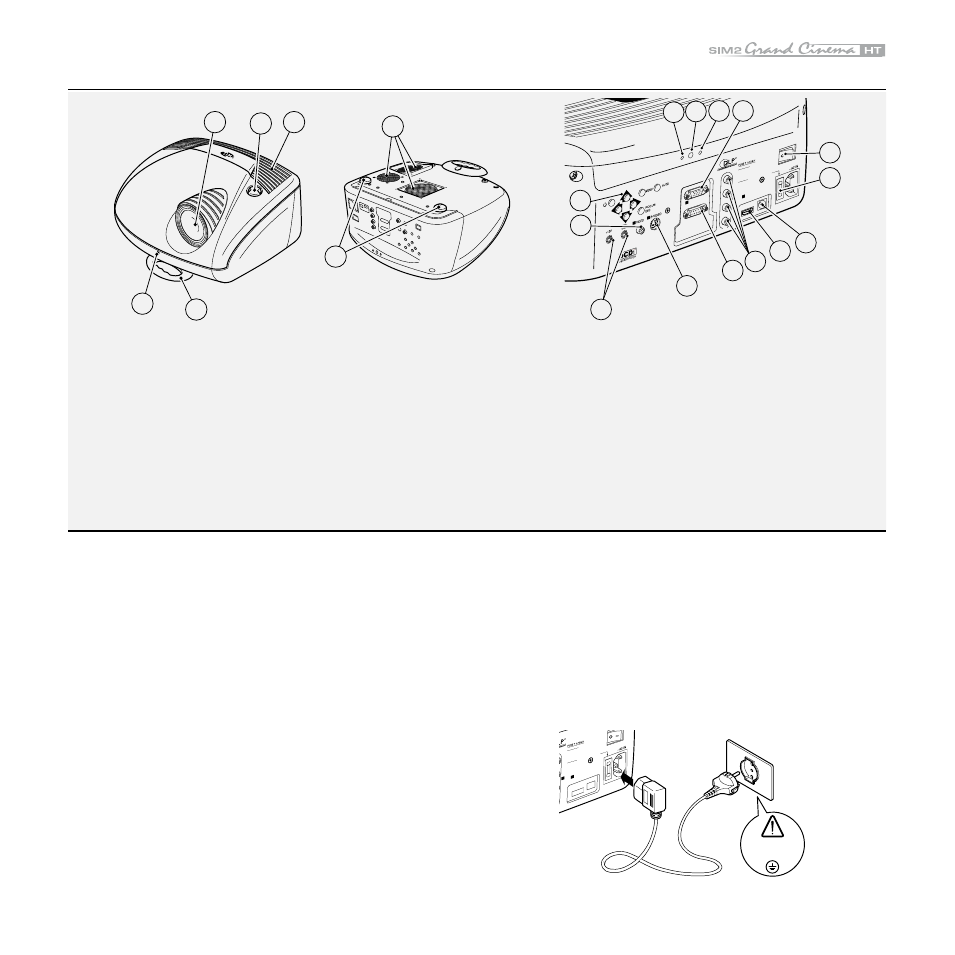

1 Objectif de protection.
 Bouton de règlage du lève-objectif.
 Ouvertures d’entrée de l’air de refroidissement.
4 Récepteur frontal de la télécommande à rayons infrarouges.
5 Ventilateur de refroidissement.
6 Poignées de transport.
7 Pieds d’appui réglables en hauteur.
8 Prise de ligne avec fusible de protection.
9 Interrupteur de ligne.
10 Pupitre de commande 11 Entrée vidéo composite.
1 Entrée S-Video.
1 Entrée RGB / composants YPrPb.
14 Entrée HDMI.
15 Sortie audio.
16 Entrée télécommande.
17 Entrée VGA.
18 Interface série RS.
19 Led du control.
0 Sortie pour l’actionnement des écrans motorisés.
PROJECTEUR
• Utiliser uniquement le type d’alimentation indiqué.
Reliez les unités à un réseau d’alimentation d’une tension-
nominale comprise entre les valeurs 100-40 Vac, 50/60
Hz et munie d’une mise à la terre. Si vous n’êtes pas certain
du type d’alimentation, consulter un technicien qualifié.
Veillez à ne pas surcharger la prise ou un prolongateur
éventuel.
• Branchement de l’unité au réseau électrique.
Exécutez la connexion comme indiqué Fig. .
Fig.
DIGITAL
INPUT
AUDIO
OUT
3 5
ATTENTION:
pour ne pas compromettre
la protection contre les resque d
'incende
remplacer par un fusib
le de meme type
et de mems car
acteristique
CAUTION: for contin ued protection agains
t
risk of fire , replace
only with same ty
pe
and rating fuse
.
100-240 Vac
50/60 Hz
