14

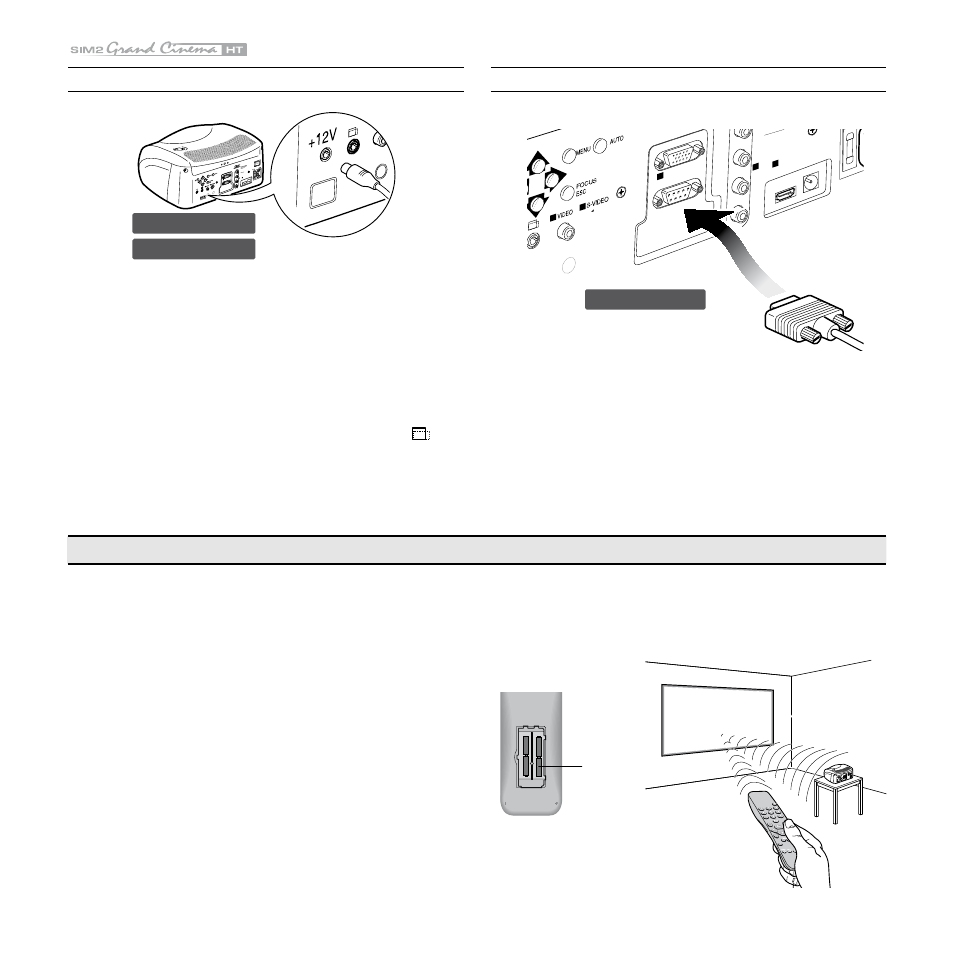

CONNECTEUR INTERFACE RS232 OU INTERFACE USB
Il est possible de commander le projecteur par ordinateur : il
suffit de relier à ce connecteurun câble provenant d’un port
série RS ou du port USB d’un PC.
Evitez d’intercaler des obstacles entre la télécommande et
le récepteur placé sur le projecteur ; la présence d’obstacles
pourrait rendre inefficace le fonctionnement de la télécom-
mande.
DVI C-SYN C
SORTIES POUR ACTIONNEMENT D’ÉCRANS MOTORISÉS
' ,* ,7$ / ,1387 $8' ,2 2 87 =2 2 0
&2 1 7 5 2 / 5 6
* 5 $3 +,&6 5 * %
5 &U
* <
% &E
+9
$77( 1 7,2 1 S RXU QH S DV FRP SURPHW WUH
OD SURWH FWLRQ FR QWUH OHV UHVTXH G LQFH QGH
UHPSOD FHU SDU XQ IXV LEOH GH PHPH W \ SH
HW GH P HPV FD UDFWHULV WLTXH
&$87,2 1 IRU F RQWLQXH G SURWH FWLRQ D JDLQVW
ULVN RI I LUH UHS ODFH RQO\ ZL WK VDP H W\SH DQG UDW LQJ IXV H
12Volt
120 mA
Le projecteur est pourvu de deux sorties (tension 1 Vdc) pour
la commande d’écrans de projection motorisés et la com-
mande de rideaux (ou volets) motorisés, utilisés pour délimiter
la surface utile de l’écran de projectionlorsque l’on change le
format de l’image projetée (Fig. 17).
Lasortie +1V s’active quand le projecteur est allumé (voyant
bleu allumé) et se désactive quand le projecteur est dans l’état
de stand-by (voyant rouge allumé). L’état de la sortie
peut
être programmé avec l’option rideau du menu Format. Par
cette sortie il est possible de commander les volets (rideaux)
motorisés latéraux qui délimitent à droit et à gauche un écran
de protection de format 16 :9 de façon à délimiter la surface
utile au format 4 :.
Fig. 17
Fig. 18
+ -
+ -
+ -
+ -
8 TÉLÉCOMMANDE
La télécommande fonctionne avec quatre piles de 1.5 V
format AAA.
Insérez les piles en ayant soin de respecter la polarité, comme
indiqué à l’intérieur du compartiment des piles de la télécom-
mande (Fig. ). Remplacez les piles quand la télécommande
ne parvient plus à envoyer les commandes au projecteur.
Si vous n’utilisez pas la télécommande pendant une longue
période, enlevez les piles pour éviter que les substances chimi-
ques qu’elles contiennent ne corrodent pas les circuits de la
télécommande.
La télécommande envoie les commandes au projecteur par
l’intermédiaire de rayons infrarouges.
Grâce au récepteur placé à l’avant du projecteur, il est pos-
sible d’envoyer à l’appareil les commandes en pointant la
télécommande sur l’écran de projection ; les rayons infrarou-
ges seront reflétés par l’écran de projection vers le projecteur
(Fig. 19). Présence également d’un récepteur également sur
l’arrière du projecteur.
4 batteries
1,5 V
Format AAA
Fig. 19
HDMI
AUDIO
OUT
ZOOM
CONT
ROL (
RS 23
2)
GRAP
HICS
RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3 5
CAUTION:
for contin
risk of fire
, replace
only with same type
and rating fuse
.
CONTROL RS 232
