Radson Vido - Manuel (Page 35)

11
9.0 Raccordement électrique (suite...)

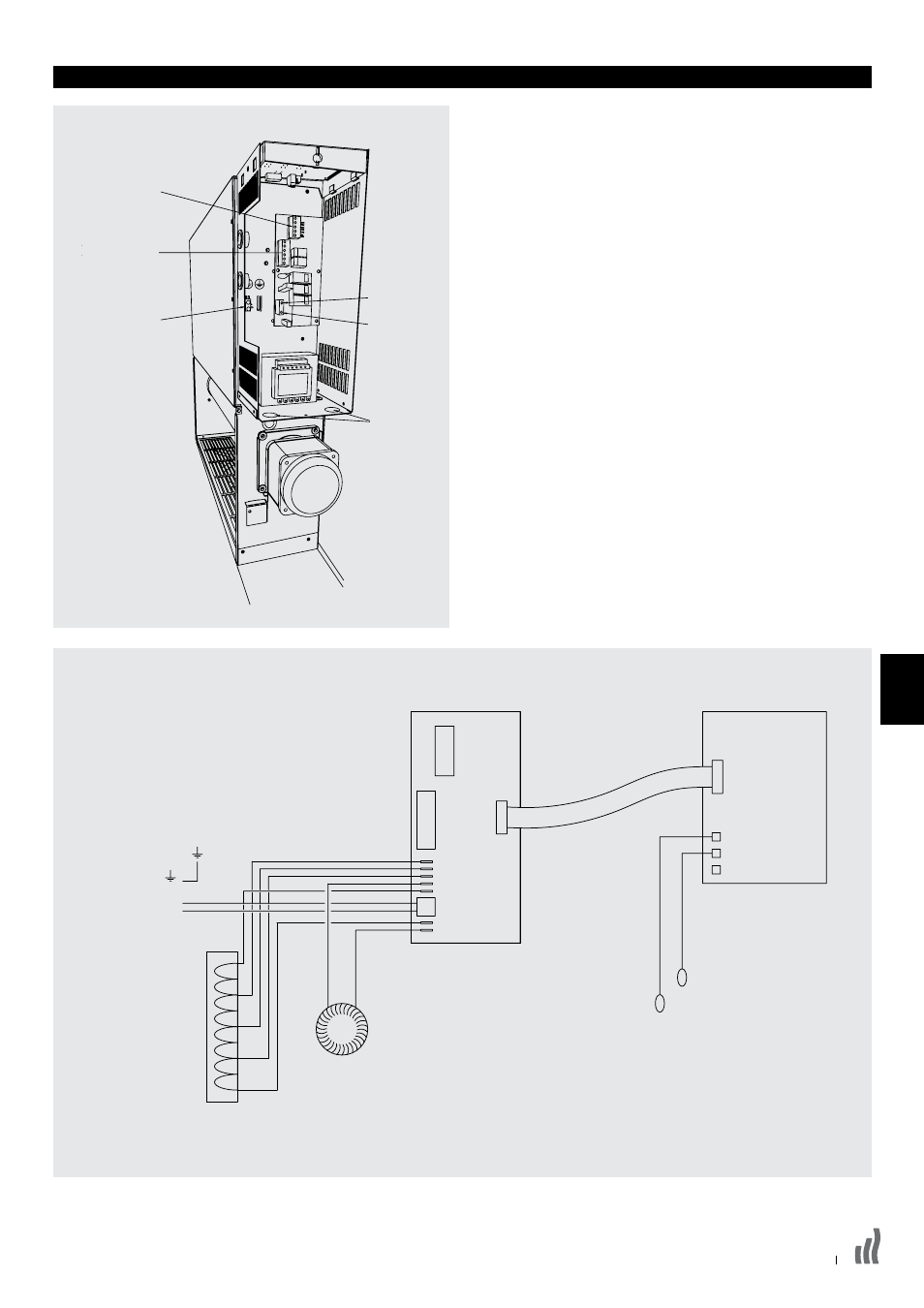

Veuillez consulter les schémas de câblage ci-dessous et aux pages
12-13.
Après avoir effectuées les connexions électriques, remontez le
couvercle du tableau de commande.
3. Câblage
TRANSFORMER
L
N
Supply 230V
50Hz
FAN
POWER
BOARD
CONTROL
BOARD
WATER SENSOR
2-PIPE
AIR
SENSOR
R
W
Y
M+
T+
T-
M-
Lo
Med
Hi
BL
Y
W
R
BR
2 tubes
0 vannes
9.0
Connexion GTB
Connexion vanne
de réglage
Terre
Tension
Neutre
Passe-câbles
Alimentation 230V
50Hz
TRANSFORMATEUR
VENTILATEUR
TABLEAU DE COMMANDE
TABLEAU
ÉLECTRIQUE
SONDE À EAU 2 TUBES
SONDE À AIR
