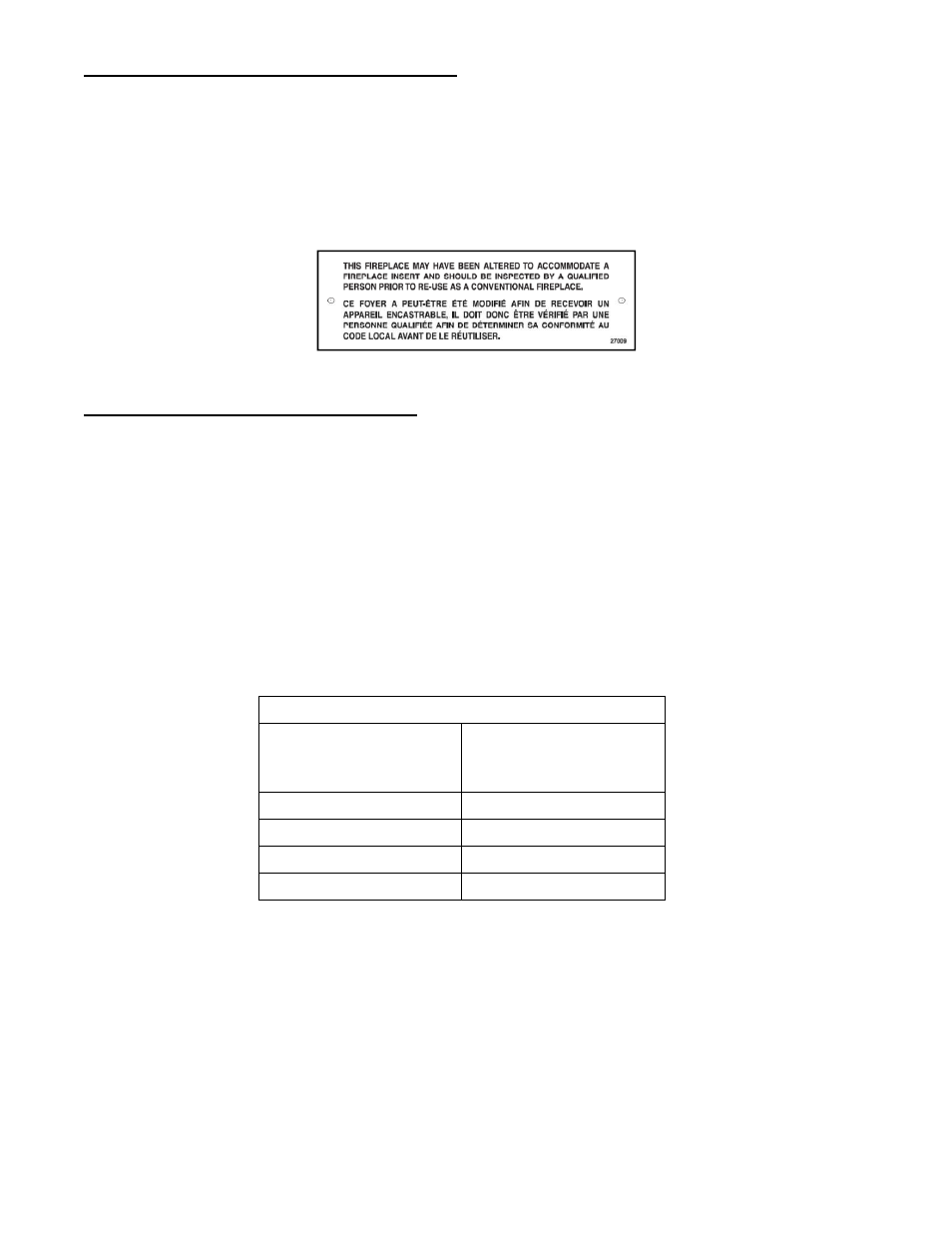

2.4 Contrôle du tirage du foyer de maçonnerie
Si le système de contrôle du tirage du foyer de maçonnerie original doit être conservé en place, il faut
l’attacher en position ouverte pour avoir accès à la gaine en acier inoxydable de l’encastrable ou le
démonter complètement. Si on enlève le système de contrôle de tirage du foyer de maçonnerie, il faudra
prévoir l’installation de la plaque métallique (27009), fournie dans l’ensemble de manuels de
l’encastrable, indiquant que le foyer de maçonnerie a été modifié. Elle devra être installée à l’intérieur
de l’âtre de maçonnerie, dans un endroit visible et facile à repérer.
2.5 Conformité de la tablette combustible
Afin de valider la conformité avec l’encastrable d’une tablette existante ou pour installer toute tablette
en matériau combustible, il est important de se référer au tableau suivant et à la figure 2.5 dans le but de
la localiser dans un emplacement sécuritaire ou d’y apporter les modifications si nécessaires. Par
exemple, pour une tablette dont la profondeur est de 6" (152 mm), celle-ci doit être installée à au moins
22" (559 mm) à partir du dessus de l’encastrable (voir Figure 2.5). Différentes dimensions de tablettes
sont énumérées dans le tableau suivant afin de vous aider à bien positionner celles-ci. Cependant,
aucune tablette ne peut être installé à moins de 22" (559 mm) à partir du dessus de l’encastrable. Si la
dimension de votre tablette n’est pas listée dans le tableau, il suffit d’additionner 16" (406 mm) à la
longueur de votre tablette pour trouver position sécuritaire de celle-ci. Par exemple, pour une tablette de
9" (229 mm), la position sécuritaire de votre tablette serait de 25" (635 mm) au-dessus de l’encastrable
(16" (406 mm) + 9" (229 mm)).
POSITIONNEMENT DE LA TABLETTE
DIMENTION
MAXIMALE DE LA
TABLETTE (X)
POSITION
TABLETTE (I)
6" / 152 mm 22" / 648 mm
8" / 203 mm 24" / 698 mm
10" / 254 mm 26" / 749 mm
12" / 305mm 28" / 800 mm
