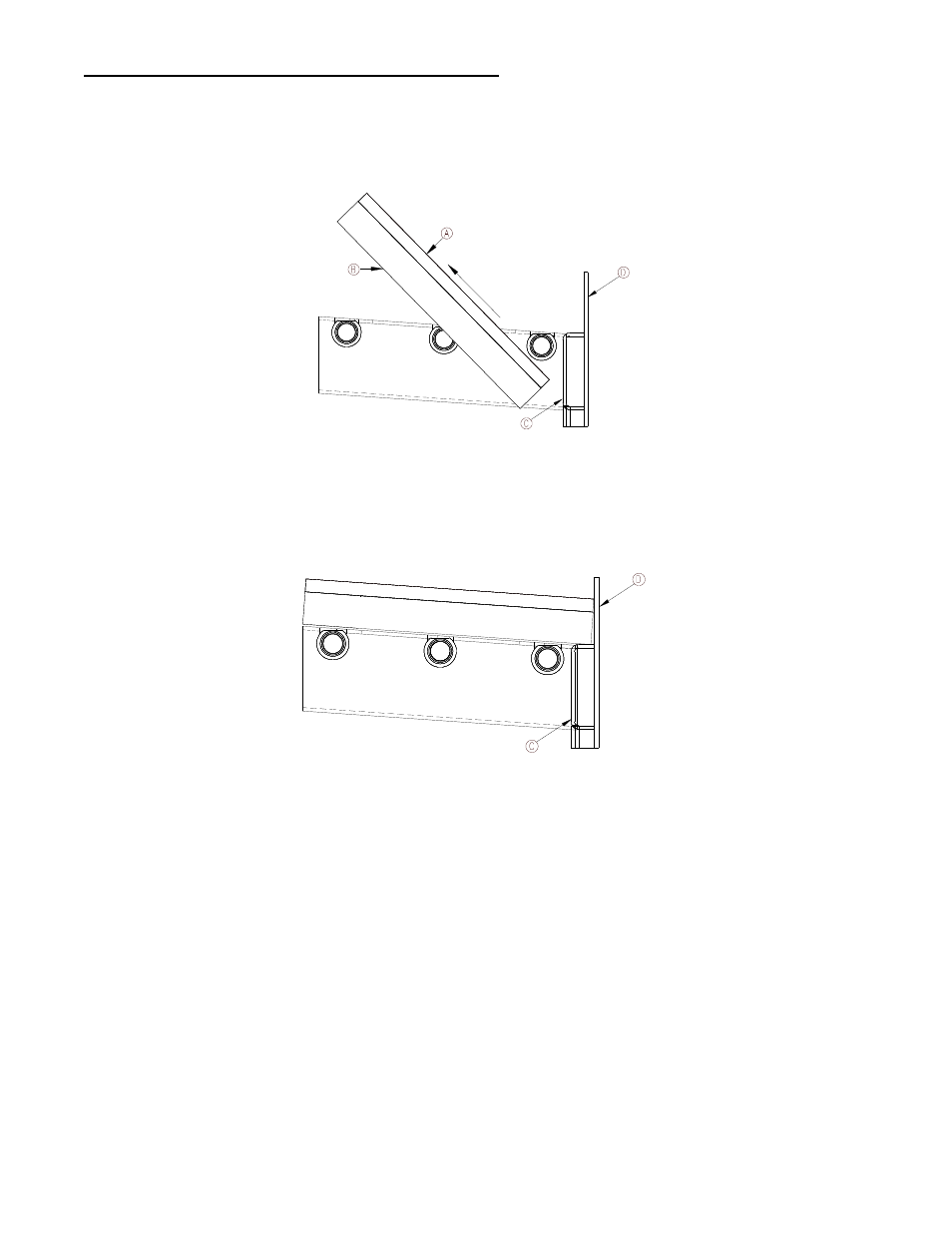

4.4 Installation du déflecteur et notes sur les briques
1. Superposez les panneaux de déflecteur (A) et les panneaux de vermiculite (B) l’un sur
l’autre tel qu’indiqué à la figure 4.4a .
Figure 4.4a
2. Déposez-les, tout en les maintenant en place, sur le conduit d’air horizontal arrière (C)
tel qu’illustré à la figure 4.4b. Il convient ensuite de les pousser vers le fond et vers les côtés pour
qu’ils reposent sur le dos de la chambre à combustion (D) et sur les conduits d’air latéraux.
Figure 4.4b
