3. Installez le support avant du déflecteur (H) en veillant à ce qu’il aille bien entre les montants
avants et maintenez-le en place. Fixez le tube d’aération avant (E) tel qu’illustré à la figure 3.4c
en veillant à ce que ses trous pointent vers l’avant de l’appareil. Installez les goupilles fendues tel
qu’indiqué à la figure 4.4c. Le fait de fixer le tube d’aération avant (E) permettra à l’ensemble du
coupe-feu de tenir en place pendant l’étape suivante.

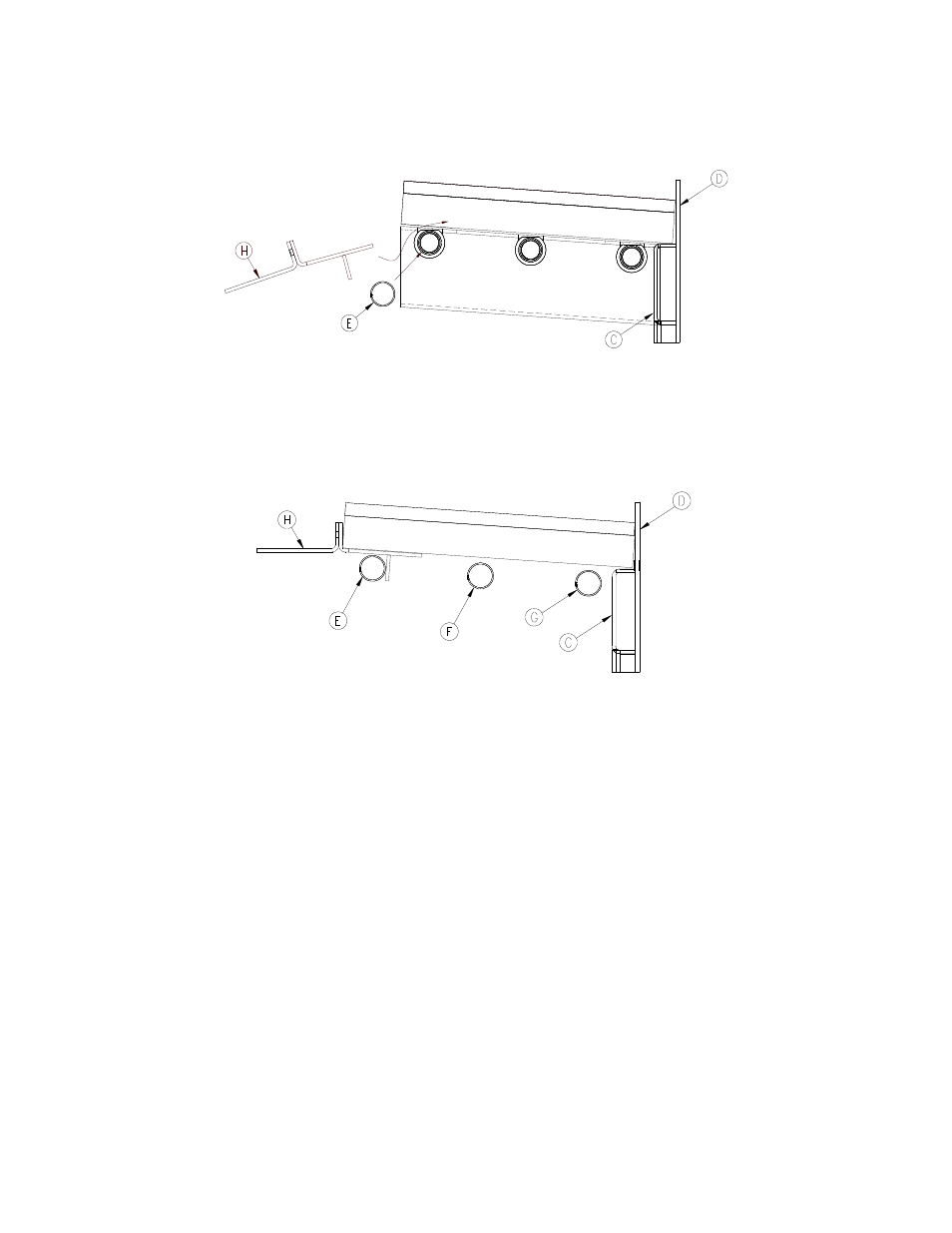

Figure 4.4c
4. Fixez les tubes d’aération du milieu et de l’arrière en veillant à ce que leurs trous pointent vers
l’avant de l’appareil. Installez les goupilles fendues tel qu’indiqué à la figure 4.4d
Figure 4.4d
