OUVERTURE
MINIMALE DE
L’ÂTRE
J 20" (508 mm)
K 23 3/8" (594 mm)
L 14 5/8" (371 mm)
DÉGAGEMENTS
F 17" (432 mm)
G 10" (254 mm)
H 14" (356 mm)
I 22" (559 mm)

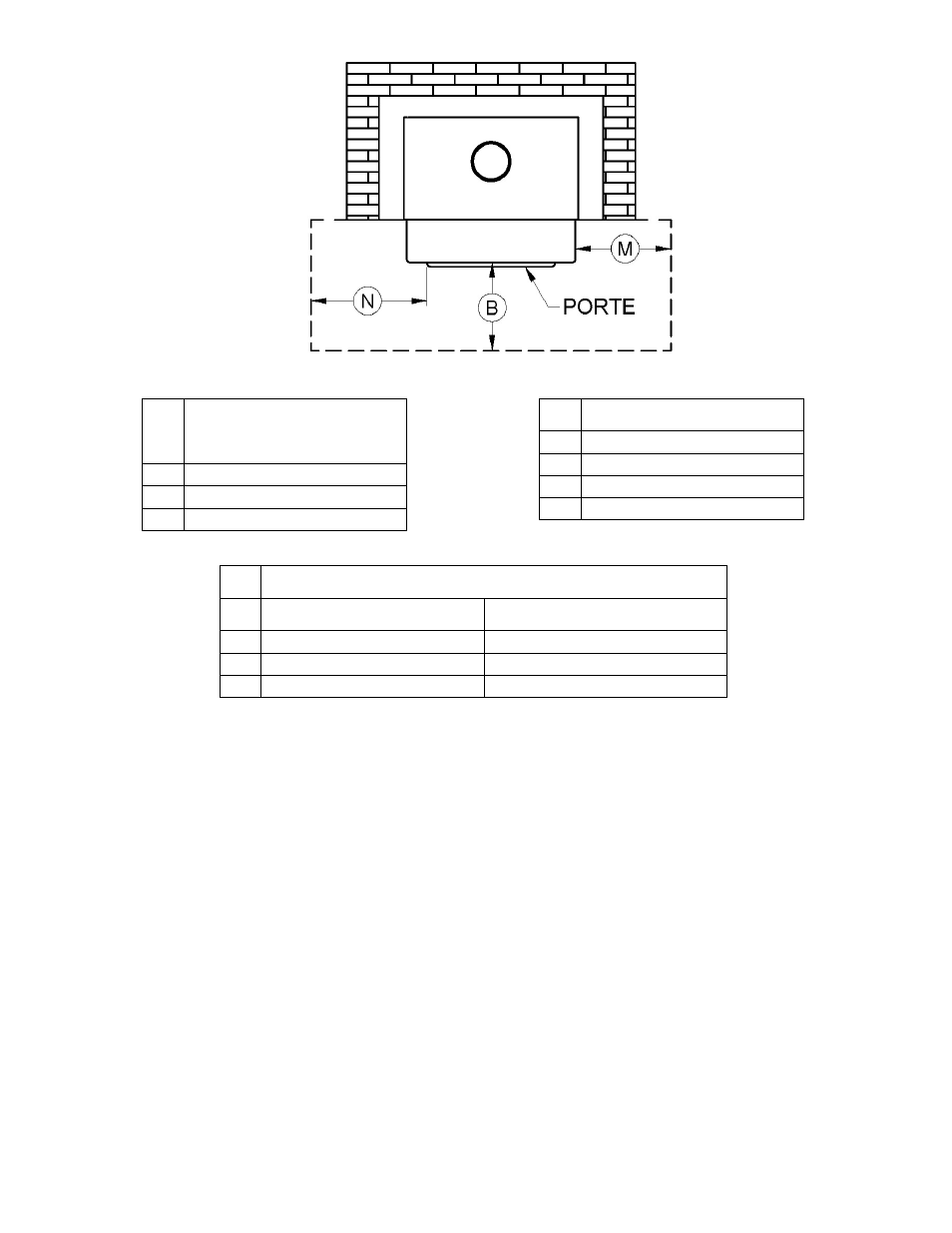

PROTECTION DE PLANCHER
CANADA É-U.
B 18" (457 mm) – Note1 16" (406 mm) – Note 1
M 8" (203 mm) N/A (Canada seulement)
N N/A (É-U. seulement) 8" (203 mm)
*Pour une tablette de 6" (152 mm). Voir tableau POSITIONNEMENT DE LA TABLETTE
(Section 2.5) pour d’autres dimensions de tablettes.
Note 1 : À partir de l’ouverture de porte. La profondeur d’une tablette non combustible au-devant de
l’encastrable compte dans le calcul de la protection de plancher.
ATTENTION : L'âtre de maçonnerie devrait avoir une élévation d'au moins 4 pouces (102 mm) par
rapport au plancher combustible. Si l'âtre possède moins de 4 pouces d'élévation, la protection de
plancher incombustible au-devant de l'encastrable devrait avoir un facteur d'isolation R égal ou supérieur
à 1.00.
