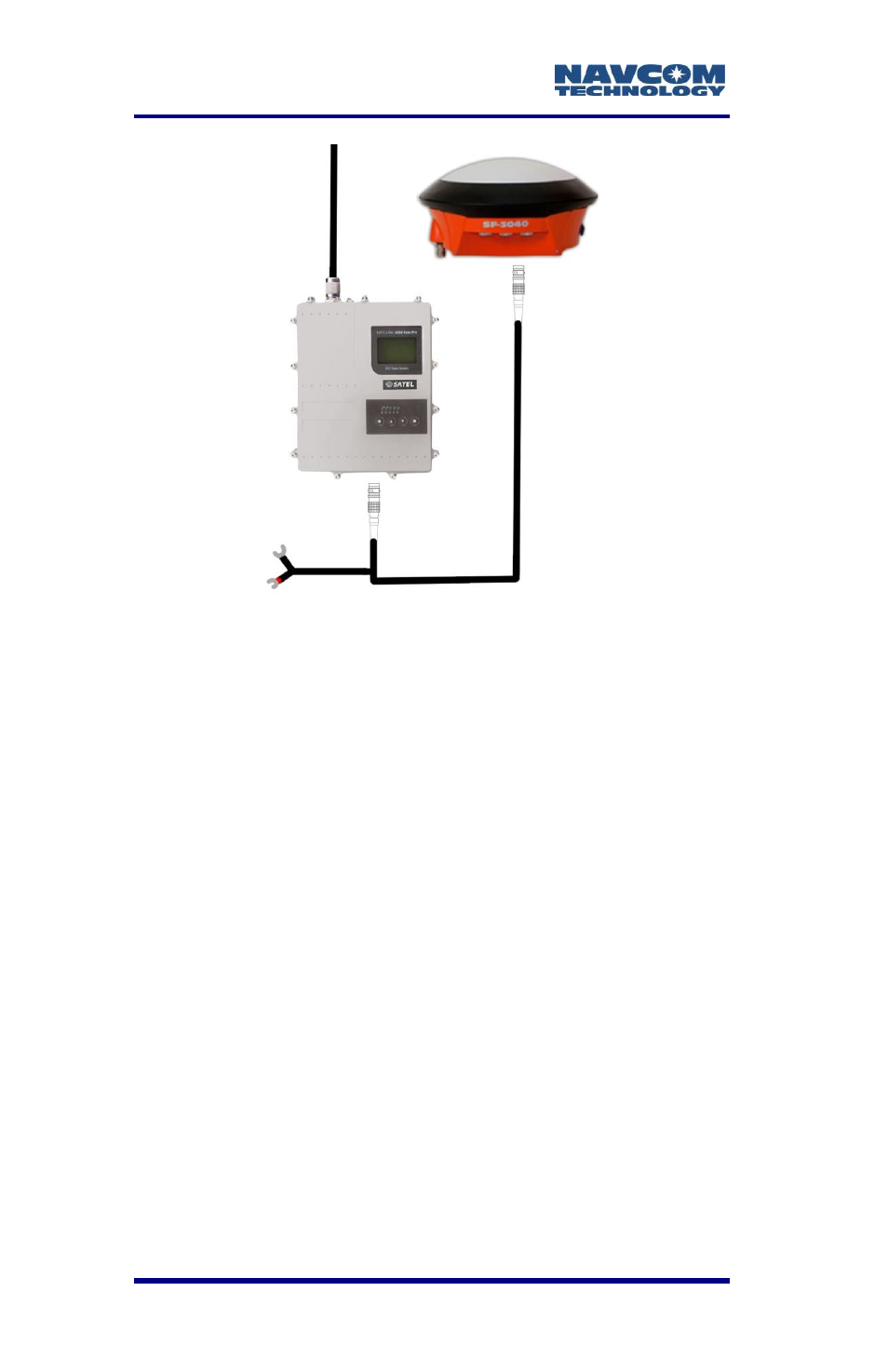

Figure 59
: Montage du câble sur la radio
18.
Connecter le câble série :
a.
Connecter l’extrémité à 8 broches LEMO du
câble au modem radio.
b.
Connecter l’extrémité à 7 broches LEMO du
câble au port COM 1 du récepteur GNSS
SF
­3040.
c.
Connecter les câbles de la borne de batterie à
la batterie pour l’alimentation.
La batterie externe n’est pas incluse dans le
système LAND-PAK.
Une batterie de 60
Wh suffit à alimenter le
SF
­3040 pendant 10 heures. Pour une
batterie de 12
V, la capacité doit être de
5 Ah, et pour une batterie de 7,4 V, la
capacité doit être de 8,1 Ah.
19.
L’amplificateur de radio de la station de base est
prêt à être installé et utilisé.
