Configuration de l’amplificateur
radio UHF

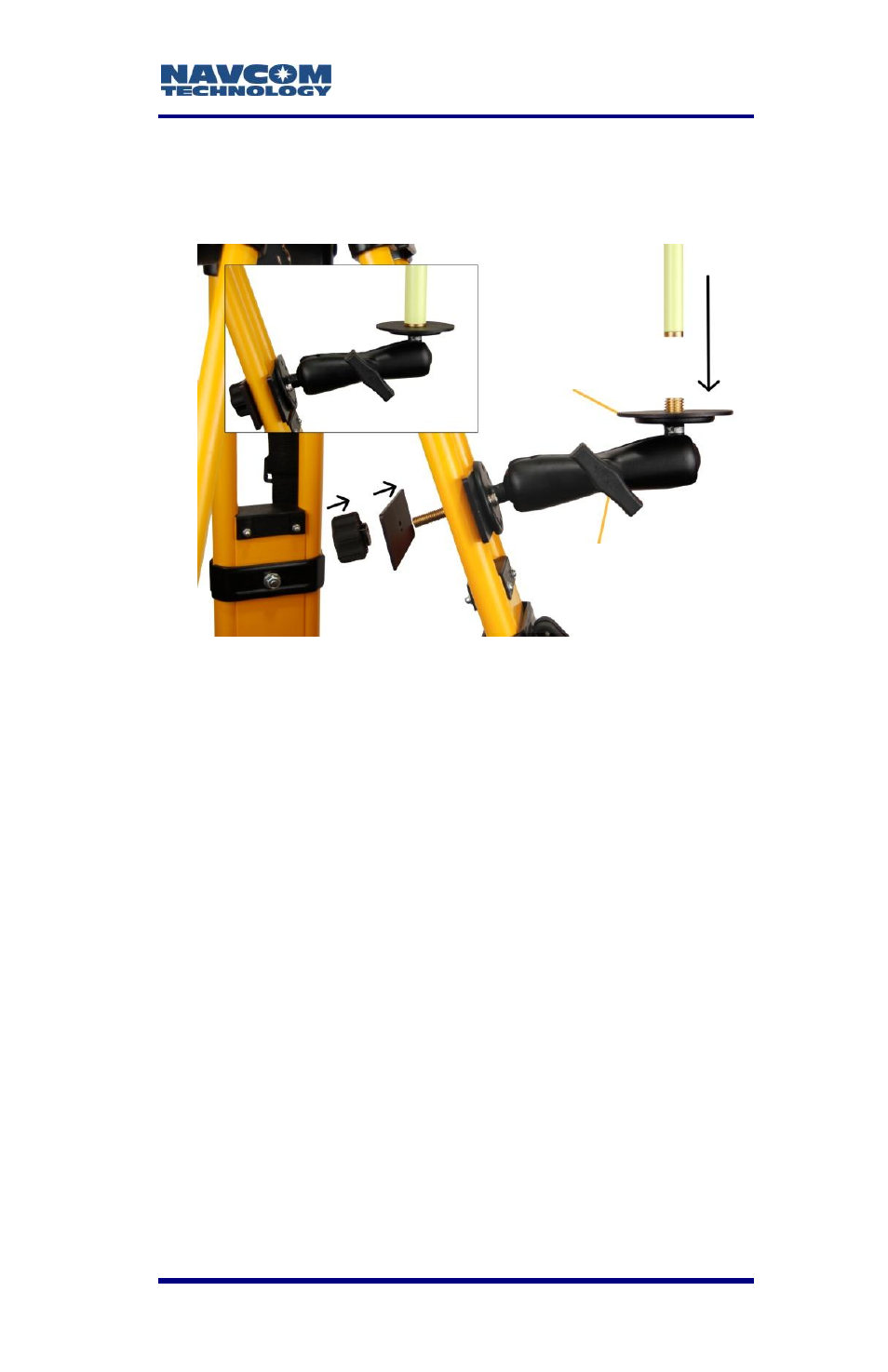

Figure 56
: Montage du support de l’antenne radio
Se reporter à la Figure 56 pour les étapes ci-
dessous :
9.
Monter le support d’antenne radio sur le trépied :
a.
Dévisser la molette arrière du support et
retirer la plaque arrière.
b.
Positionner le support contre l’ouverture, sur
une jambe du trépied.
Ne pas monter le support sur la jambe du
trépied sur laquelle est fixée la sangle.
c.
À l’arrière de la jambe du trépied, placer la
plaque arrière sur la vis du support.
d.
Guider la vis du support à travers le trou de la
plaque de support jusqu’à ce que la plaque
soit bien placée contre la jambe du trépied,
Plaque de montage
Molette de réglage
