11
EXIGENCES D’INSTALLATION

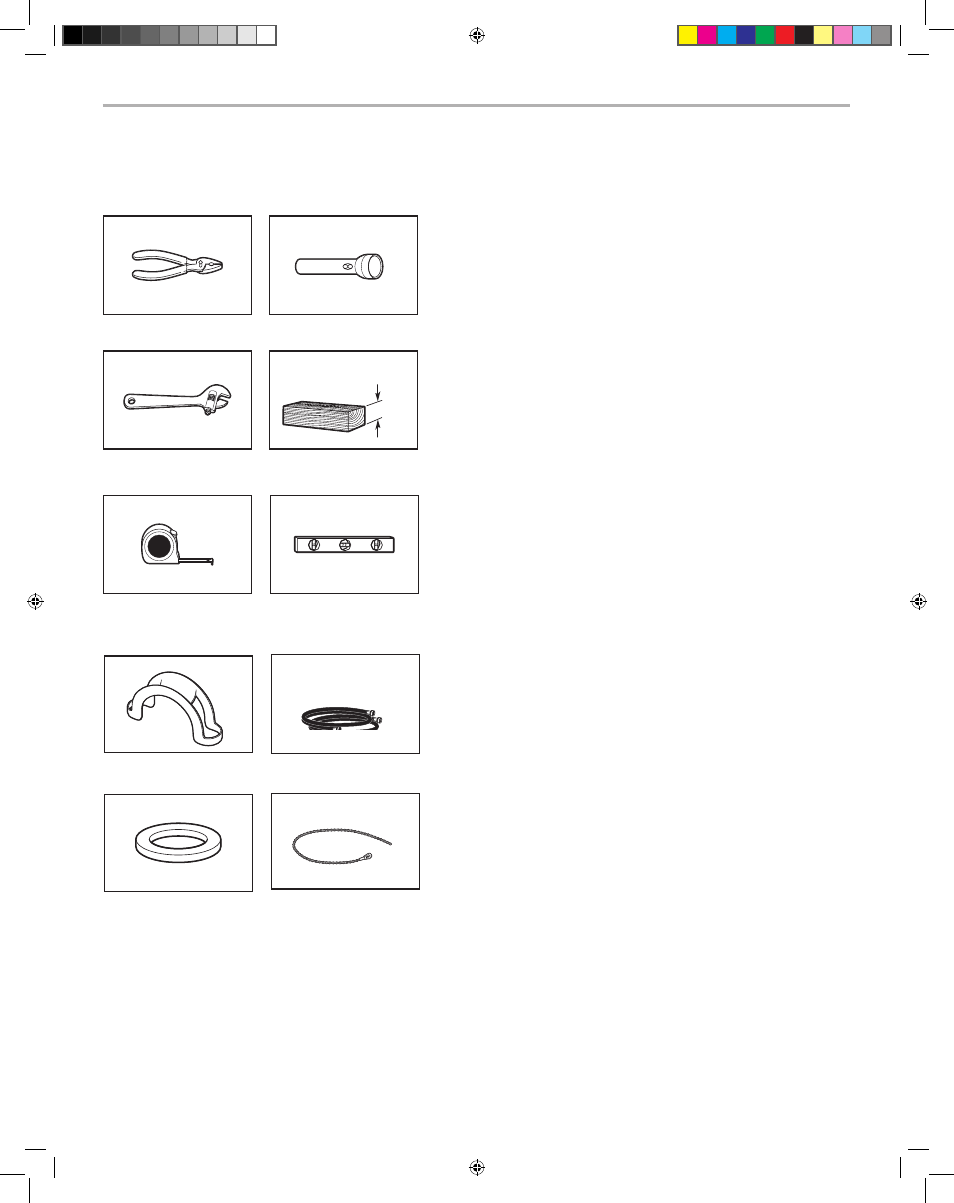

OUTILLAGE ET PIÈCES
Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation.
Outillage nécessaire :
Pince - ouverture jusqu’à
19/16" (39,5 mm)
Lampe de poche
(facultative)
Pièces fournies (dans le panier de la laveuse) :
Tuyaux d’admission
d’eau (2)
Bride de retenue pour
tuyau de vidange
Attache de fixation
amovible
Rondelles plates pour
tuyau d’arrivée d’eau (4)
Clé plate ou clé à molette
de 9/16" (14 mm)
Cale en bois
4" min
(102 mm)
Mètre-ruban ou règle Niveau
Autres pièces : (Non fournies avec la laveuse)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter le numéro de téléphone sans frais
ou le site Web sur la page arrière du “Guide d’utilisation et
d’entretien”.
Si vous avez : Il vous faudra :
Évier de buanderie Système de pompe de puisard
ou tuyau de rejet (si non déjà disponible)
à l’égout plus
haut que 96" (2,4 m)
Tuyau de rejet Ensemble pour adaptateur de 2"
à l’égout de 1" (25 mm) (50 mm) à 1" (25 mm) de diamètre
de diamètre pour tuyau de rejet à l’égout; pour
tuyau de rejet à l’égout; pièce
numéro 3363920 et ensemble
de connexion; pièce numéro 285835
Égout surélevé Tuyau rigide d’évacuation standard
de 20 gal. (76 L) de 39" (990 mm)
de haut ou évier de décharge, pompe
de puisard et connecteurs (disponibles
chez les vendeurs de matériel
de plomberie locaux)
Égout au plancher Ensemble de brise-siphon, pièce
numéro 285834; Tuyau d’évacuation,
pièce numéro 8318155; Ensemble
de raccord, pièce numéro 285835
Robinets d’eau 2 tuyaux d’admission d’eau plus longs :
hors d’atteinte 6 pi (1,8 m) – Pièce numéro 76314
des tuyaux 10 pi (3,0 m) – Pièce numéro 350008
d’admission
Système d’évacuation Protecteur de canalisation, pièce
obstrué par de la numéro 376031
charpie
