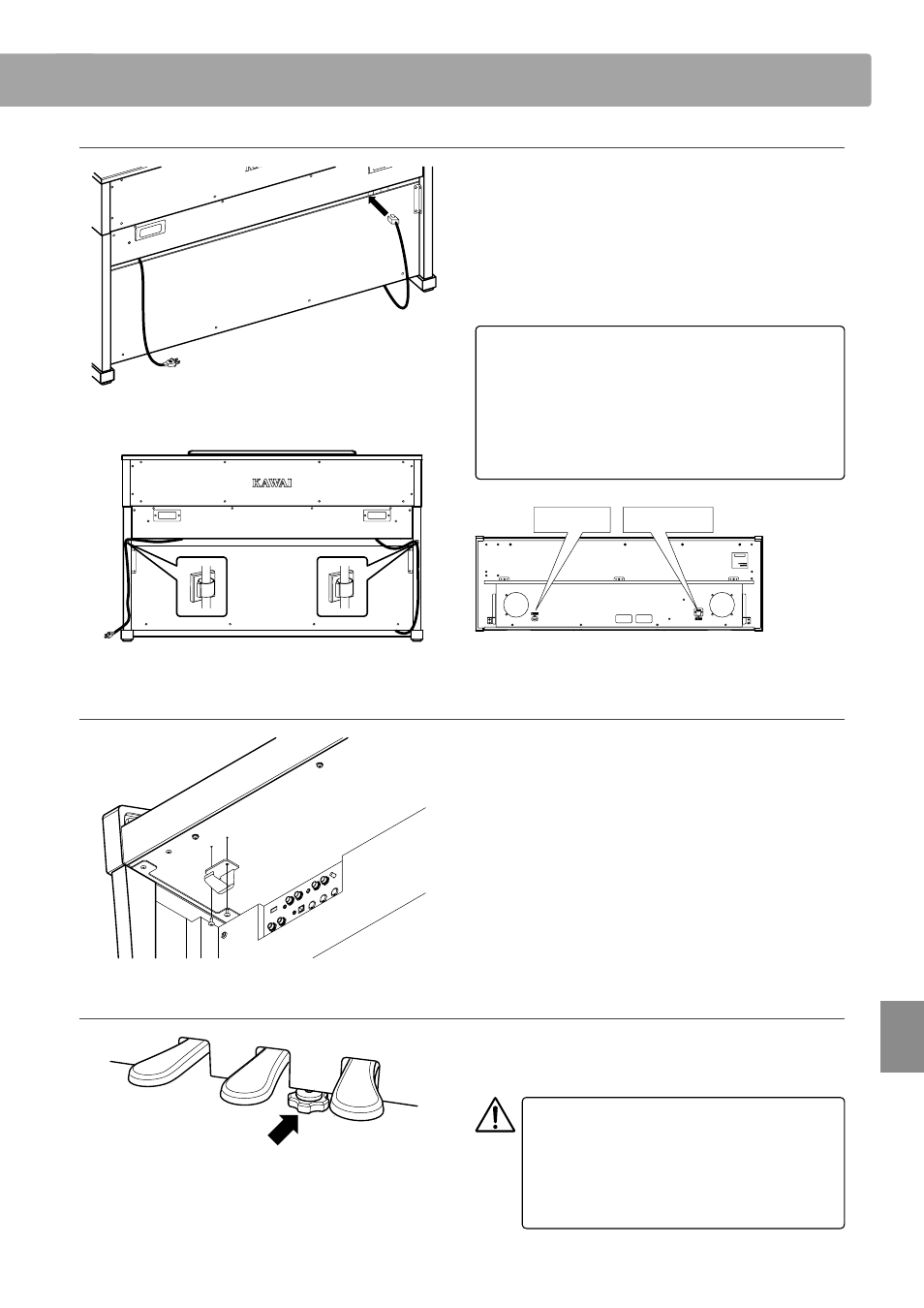

4. Branchement des câbles
Passez le câble du pédalier de la base du pédalier jusqu’à
l’avant par l’ouverture de la plaque arrière. A l’avant du corps
principal, insérez le câble du pédalier dans la prise des pédales
avec la partie saillante de la prise vers l’arrière.
Insérez la prise du câble d’alimentation l électrique dans AC
IN et passez la fi che vers l’arrière par l’ouverture de la plaque
arrière.
Remarque sur le montage
• Faites attention au sens vers lequel est tournée la
partie saillante du connecteur.
• Insérez le connecteur tout droit. Ne forcez pas : cela
pourrait endommager la prise.
* Pour retirer le câble, retirez le connecteur en
maintenant sa partie saillante.
PÉDALIER ENTRÉE C.A.
Avant
du corps
principal
Arrière
du corps
principal
Attachez les câbles avec les colliers.
5. Fixation du crochet de casque
Fixez le crochet de casque en insérant deux vis taraudeuses
du même paquet dans les trous désignés dans le schéma et
en les serrant.
6. Rotation du réglage
Tournez le réglage monté au dos de la base du pédalier jusqu’à
ce qu’il soit en contact avec le sol afi n que la base du pédalier
soit fermement soutenue.
Si la vis de réglage ne touche pas le sol pendant
l’utilisation, la base du pédalier peut être
endommagée.
Pour déplacer ce produit, soyez sûr de le
soulever assez haut au-dessus du sol afi n de ne
pas le traîner.
Câble du pédalier
Câble d’alimentation
