HPI Racing SF-20 Servo - Manuel

Vol.2 105793
Instruction
Instructions
Anleitung
En
Fr
De
102491 HPI SF-20 SERVO (HIGH TORQUE/6.6kg-cm 6.0V)
HPI SF-20 SERVO (HIGH TORQUE/6.6kg-cm 6.0V)
SERVO HPI SF-20 (FORT COUPLE/6.6kg-cm 6.0V)
HPI SF-20
サーボ (ハイトルク/6.6kg-cm 6.0V)
Caractéristiques : SF-20
1. Excellente linéarité avec haut couple moteur obtenu par le circuit intégré sur
mesure.
2. Position neutre extrêmement précise. Pignon de haute précision en materiau
carbonepermettant un fonctionnement en douceur sans à-coups.
Les broches de connecteur sont plaquées d'une couche épaisse afin de
prévenir les contacts défectueux. Le logement est conçu pour empêcher
les connexions inadéquates
Caractéristiques
a. Voltage; 4.8 à 6.0 Volts
b. Couple; 6.6kg/cm (6.0V)
c. Vitesse; 0.17sec/60° (6.0V)
d. Dimensions; voir le schéma.
e. Poids; 43.0g
f. Servo de type analogique
SF-20 SF-20
1. 専用設計ICにより優れた応答性と高トルクを実現。
2. 非常に正確なニュートラル性。カーボン混入樹脂ギヤでバックラッシュのないスムーズな作動。
コネクターピンには接触不良が起こりにくい特殊メッキ処理を採用。
さらにコネクターは逆接防止設計で接続間違えを防止します。
仕 様 仕 様
a. 作動電圧; 4.8V - 6.0V
b. トルク; 6.6kg/cm (6.0V)
c. 速度; 0.17sec/60° (6.0V)
d. サイズ; 図参照
e. 重量; 43.0g
f. アナログ仕様
SF-20 Features:
1. Excellent in linearity with high driving torque attained by the custom-IC.
2. Highly accurate neutrality. High precision gear made of the Carbon Graphite
Material that makes the operation smooth causing no backlash.
Connector pins are plated with thick film so that there are no contact
defects. The housing is designed to prevent adverse connection.
Specification
a. Voltage 4.8V to 6.0V
b. Torque 6.6kg/cm 6.0V
c. Speed 0.17sec/60° (6.0V)
d. Dimensions: See the drawing.
e. Weight 43.0g
f. Analog Type Servo
SF-20 Besonderheiten
1. Extra gleichmäßig bei hohem Drehmoment.
2. Sehr genauer Neutralpunkt. Extra präzise Zahnräder aus Carbon Graphit
Material. Besonders geschmeidig ohne Hacken. Spezielle Pins um immer perfekten
Kontakt sicher zu stellen. Mit verpolungssicherem Steckergehäuse.
Eigenschaften
a. Spannung; 4.8V bis 6.0V
b. Drehmoment: 6.6kg/cm (6.0V)
c. Geschwindigkeit: 0.17sec/60° (6.0V)
d. Abmessungen: Siehe Zeichnung
e. Gewicht: 43.0g
f. Analoges Servo
1/2

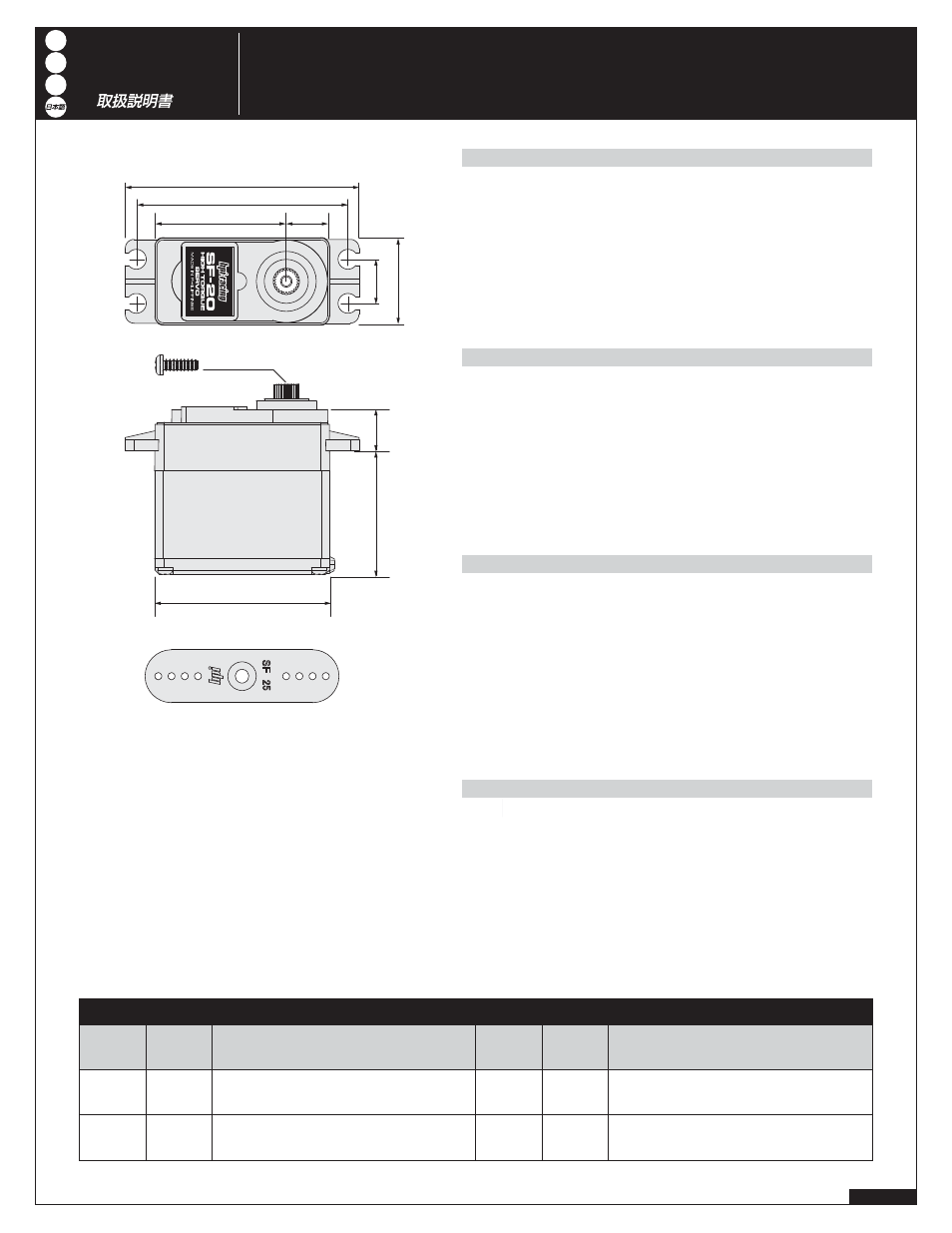

53mm
48mm
9.8mm 29.8mm
39.8mm
10mm
10mm
28mm
19.8mm
HPI-SF-20servos are compatible with HPI RF-6 receivers and
all Futaba radio gear.
HPI SF-20 Servos sind mit HPI RF-6 Empfänger sowie mit
Futaba Empfängern kompatibel.
Les servos HPI-SF-20 sont compatibles avec les récepteurs
HPI-RF-6 et tout le matériel radio Futaba.
HPI-SF-20サーボはHPI RF-6受信機およびフタバ製プロポに適合します。
NOTE:
HINWEIS:
NOTE:
注 意：
Spare Parts Ersatzteile Piéces détachées スペアパーツ
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
HPI SF-20 SERVO GEAR SET
HPI SF-20 SERVO GETRIEBE SET
ENSEMBLE PIGNONS SERVO HPI SF-20
HPI SF-20 サーボギヤセット
102765
HPI SF-20 SERVO CASE SET
HPI SF-20 SERVO GEHAEUSE SET
ENSEMBLE BOITIER SERVO HPI SF-20
HPI SF-20サーボケースセット
102764 x1
SERVO GEAR GREASE FOR METAL OR PLASTIC SERVO GEARS
SERVOGETRIEBE FETT (METALL UND PLASTIK)
GRAISSE SERVO POUR PIGNONS DE SERVO METAL OU PLAS.
サーボギヤグリス (メタル、プラスチックギヤ用)
80586 x1
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
x1
2.6x8.0mm
HD SERVO HORN FOR HPI SF SERIES SERVO
HEAVY DUTY SERVOHORN (FUER HPI SF SERVOS)
BRAS DE SERVO HD P. SERVO HPI SERIE SF
HD サーボホーン HPI SF シリーズサーボ用
104098 x1
104098
HD Servo Horn For HPI SF Series Servo
Heavy Duty Servohorn (Fuer HPI SF Servos)
Bras De Servo HD P. Servo HPI Serie SF
HD サーボホーン HPI SF シリーズサーボ用
