208V - 240V
230V and 400V
PMX600.12
480V
230V 400V
ENTRETIEN/NOMENCLATURE DES PIÈCES
HYPERTHERM PMX600 Manuel d’instructions 5-7
9/14/99
Couper les alimentations en électricité et en gaz avant d’enlever l’ancien cordon d’alimentation.
Installation
1. Passer le nouveau cordon d’alimentation dans le protecteur de câble.
2. Passer les 4 fils dans le tore, comme indiqué sur la figure. (230/400 V uniquement)
3. Faire les connexions du cordon d’alimentation, comme indiqué sur la figure.
4. Serrer le protecteur de câble sur le cordon d’alimentation.
5. Replacer le capot de la source de courant.
6. Rebrancher l'alimentation électrique de l'alimentation de gaz.

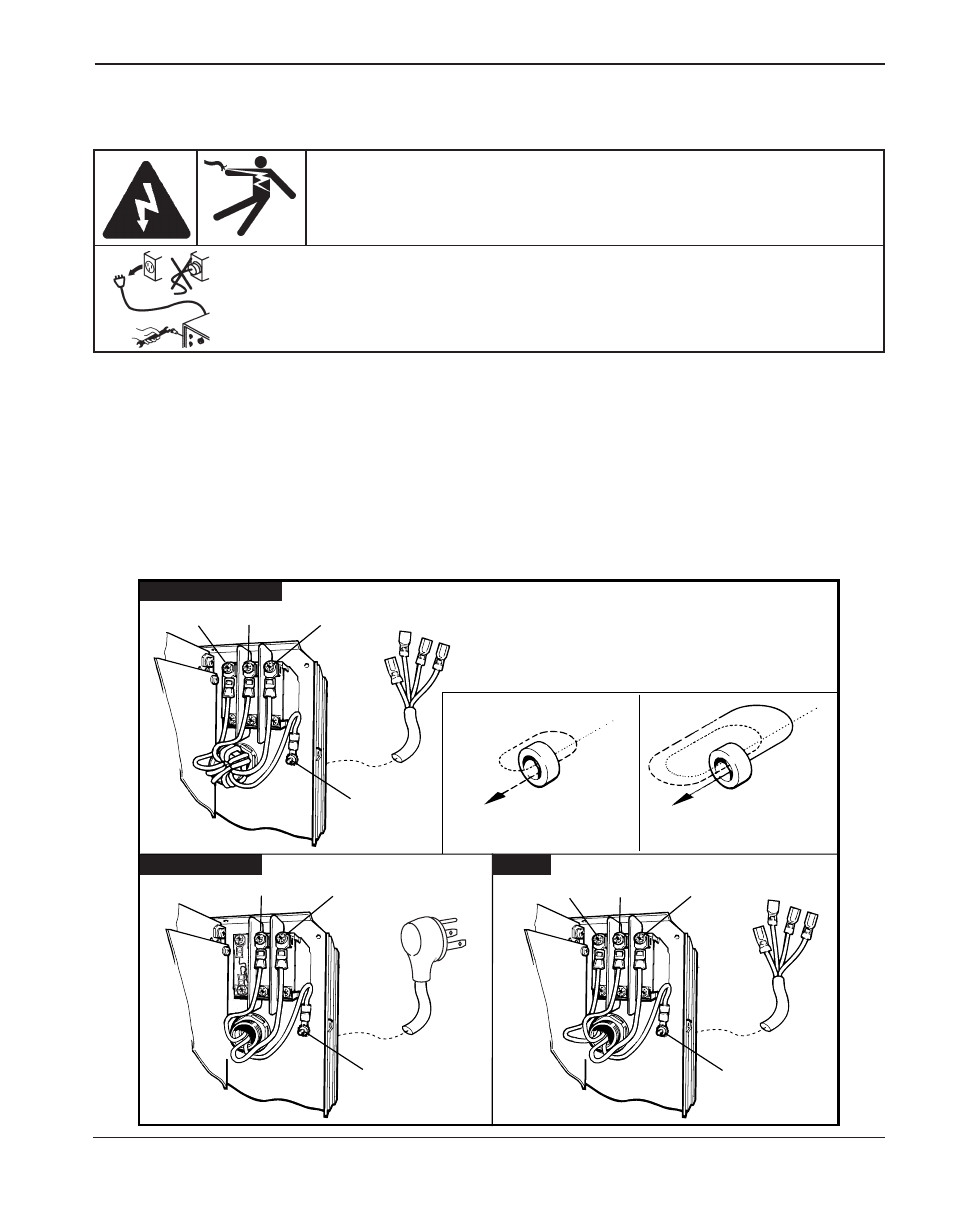

REMPLACEMENT DU CORDON D’ALIMENTATION
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Toujours couper l’alimentation électrique avant de procéder à toute opération
d’entretien. Toutes les opérations d’entretien nécessitant la dépose du
couvercle protégeant la source de courant doivent être effectuées par un
technicien qualifié.
NOTE : Le tore doit être installé pour que le
cordon d’alimentation soit conforme
à la norme EMC EN50199.
JAUNE/
VERT
VERT
BRUN BLEU NOIR
NOIR BLANC
VERT
NOIR BLANC ROUGE
Passer deux fois les 4 fils
dans le tore. Passer trois fois les 4 fils
dans le tore.
