INSTALLATION
HYPERTHERM PMX600 Manuel d’instructions 3-7
9/14/99
PAC123M.06

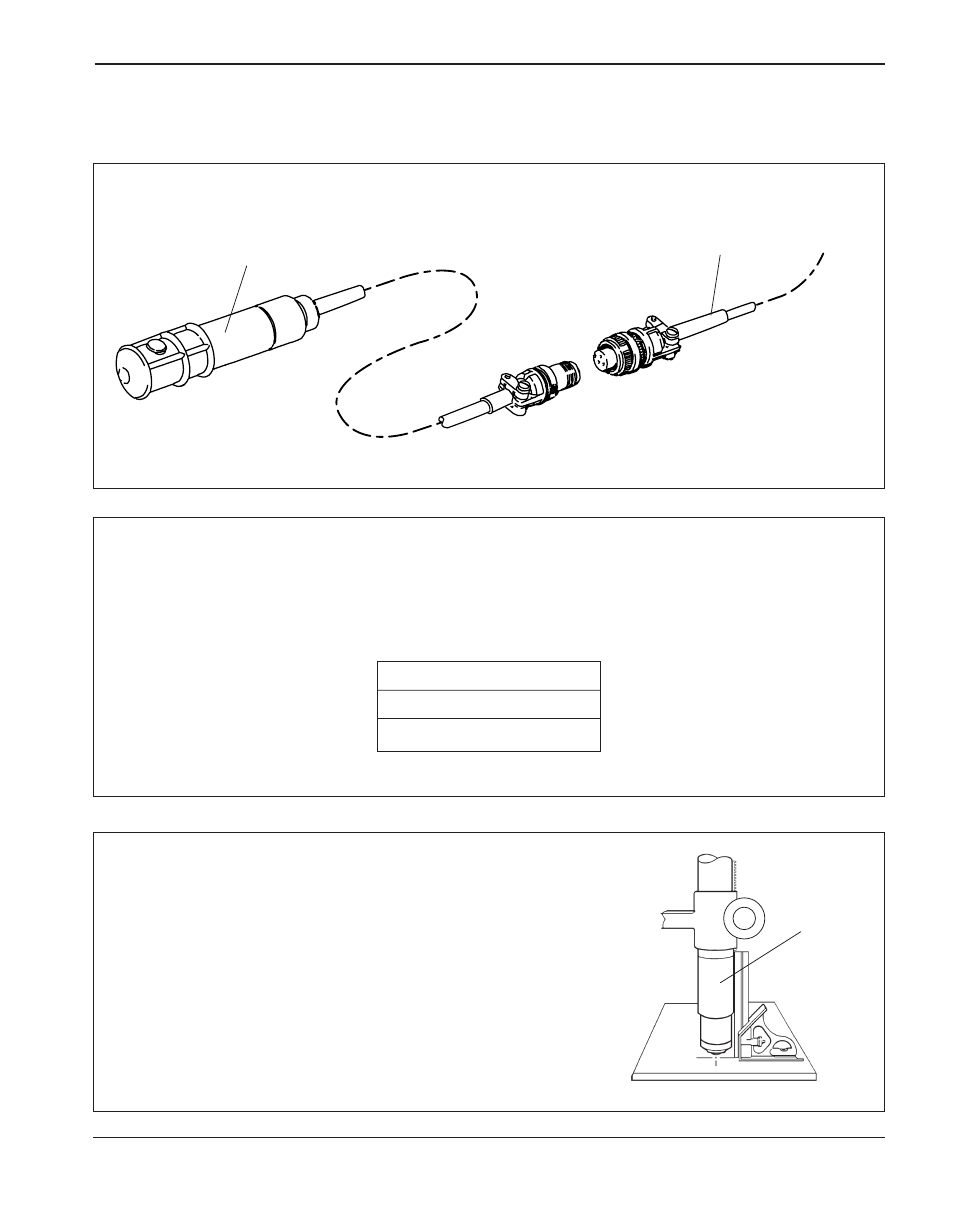

Connexion de la télécommande ON/OFF de la torche PAC123M
Connexion de l’interrupteur ON/OFF de la torche PAC123M
Le faisceau de la torche PAC123M comporte un câble de connexion qui permet d’utiliser la
télécommande on/off. Si l’on désire utiliser une configuration différente pour l’interrupteur, noter que la
configuration de câblage à la prise femelle à 3 contacts sur le câble de connexion est la suivante :
Alignement de la torche PAC123M
Monter la torche machine perpendiculairement à la pièce pour
obtenir une coupe verticale. Utiliser une équerre pour aligner la
torche à 0 et 90°.
INSTALLATION DE LA TORCHE MACHINE PAC123M
Câble de connexion
provenant du faisceau
de la torche machine
Télécommande On/Off
Contact A Fil blanc
Contact B Pas utilisé
Contact C Fil noir
Torche
0°
90°
