INSTALLATION
3-4 HYPERTHERM PMX600 Manuel d’instructions
9/14/99

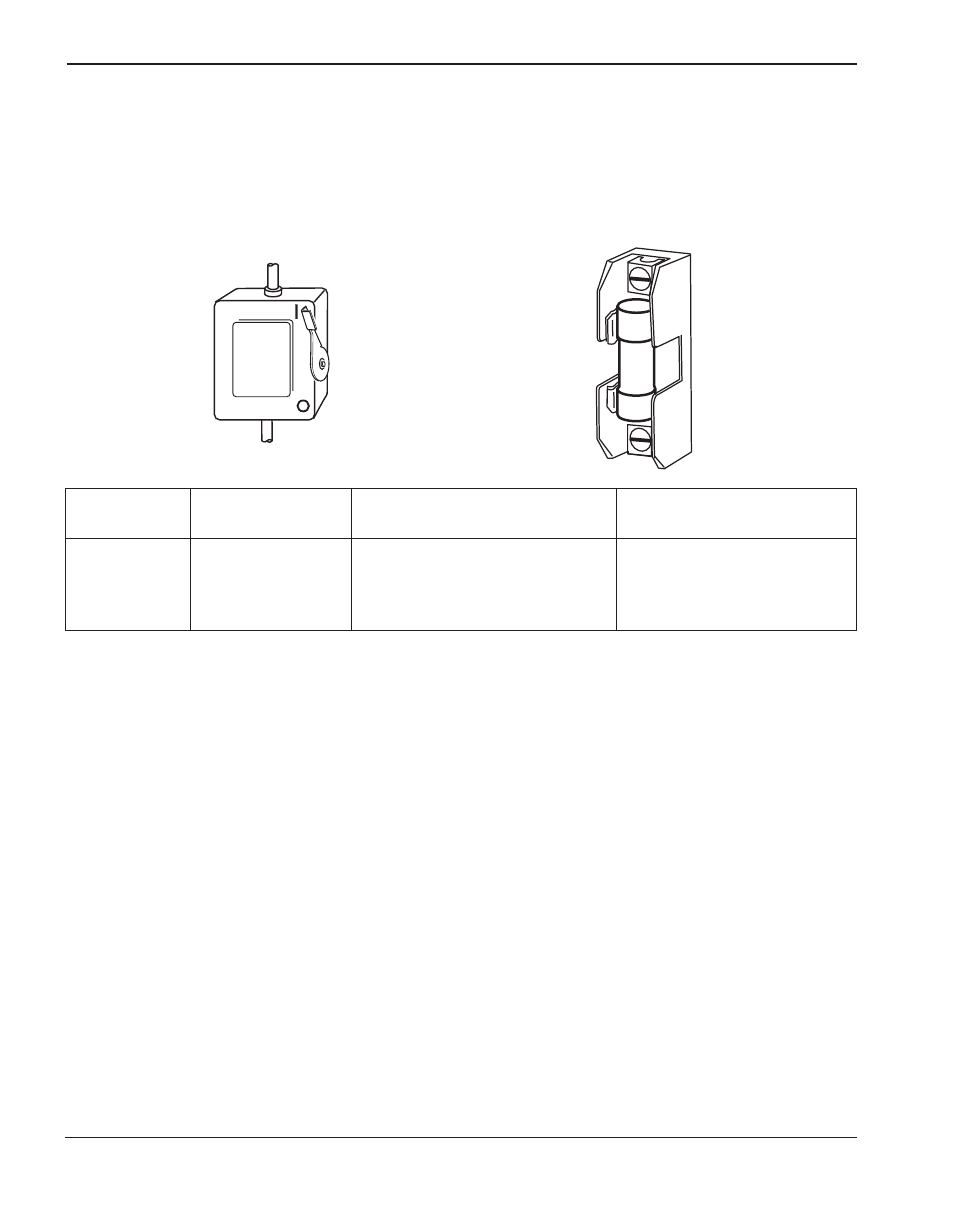

Coffret de sectionnement
Utiliser un coffret de sectionnement distinct pour chaque source de courant. Ce coffret de sectionnement
permet à l’opérateur de couper rapidement l’alimentation en cas d’urgence. Le sectionneur doit être placé
près de la source de courant afin d’être facilement accessible pour l’opérateur. Le niveau d’interruption du
sectionneur doit être égal ou supérieur à la capacité continue des fusibles. Utiliser des fusibles à fusion
temporisée en fonction du courant donné ci-après.
Exigences de mise à la terre
Par mesure de sécurité personnelle, pour assurer un bon fonctionnement de l’appareil et pour réduire les
interférences électromagnétiques, le Powermax600 doit être correctement mis à la terre :
• Le bâti de la source de courant est conducteur et peut présenter un danger d’électrocution s’il n’est pas
bien mis à la terre par le coffret de sectionnement.
• La source de courant doit être correctement mise à la terre via le cordon d’alimentation, conformément
aux exigences électriques locales et nationales.
• En triphasé, le câble doit être à 4 fils avec un fil vert-jaune pour la terre de protection.
• Voir également Mise à la terre dans la section 1 de ce manuel.
Groupe électrogène
Quand on utilise un groupe électrogène pour alimenter le Powermax600 :
• Sa sortie auxiliaire minimale doit être de 8 kVA.
• Il ne doit servir qu'à alimenter le système coupage plasma.
• Fonctionnement du groupe électrogène :
1. Régler la sortie du groupe électrogène sur AC (courant
alternatif).
2. Brancher le cordon d'alimentation de la Powermax600 dans
la prise de courant auxiliaire.
3. Régler le groupe électrogène sur la plage de sortie
appropriée. Si le disjoncteur de la Powemax600 ne reste
pas sur I, réduire la puissance du groupe électrogène.
• Utiliser les pièces consommables non protégées si l'on éprouve de la difficulté à couper des matériaux
plus épais (systèmes non-CE uniquement).
Tension Courant d’entrée Capacité de fusible à fusion
d’entrée Phase pour sortie de 5,6 kW temporisée recommandé
208-240 V c.a. 1 46-40A 100A
230 V c.a. 3 17A 40A
400 V c.a. 3 9,7A 25A
480 V c.a. 3 12A 25A
PMX600.03
PMX600.04
