ANNEXE E – LOGICIEL COMMAND THC ET CNC – INFORMATION SUPPLÉMENTAIRE
4
HD4070 Manuel de l’opérateur e-9
4
Configuration machines multiples
Jusqu’à 8 systèmes peuvent être reliés en série.
On donne un numéro d’identification à chaque source de courant en réglant les commutateurs DIP comme on
l’illustre à la page suivante.
La série doit être interrompue en réglant le commutateur 4 sur la dernière machine dans la série sur ON.
Contrôleur CNC
Source de courant
HD4070
ID = 0
Déterminé par le commutateur DIP
ID = 2
Déterminé par le commutateur DIP
ID = 1
Déterminé par le commutateur DIP
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 RX
RS422 TX

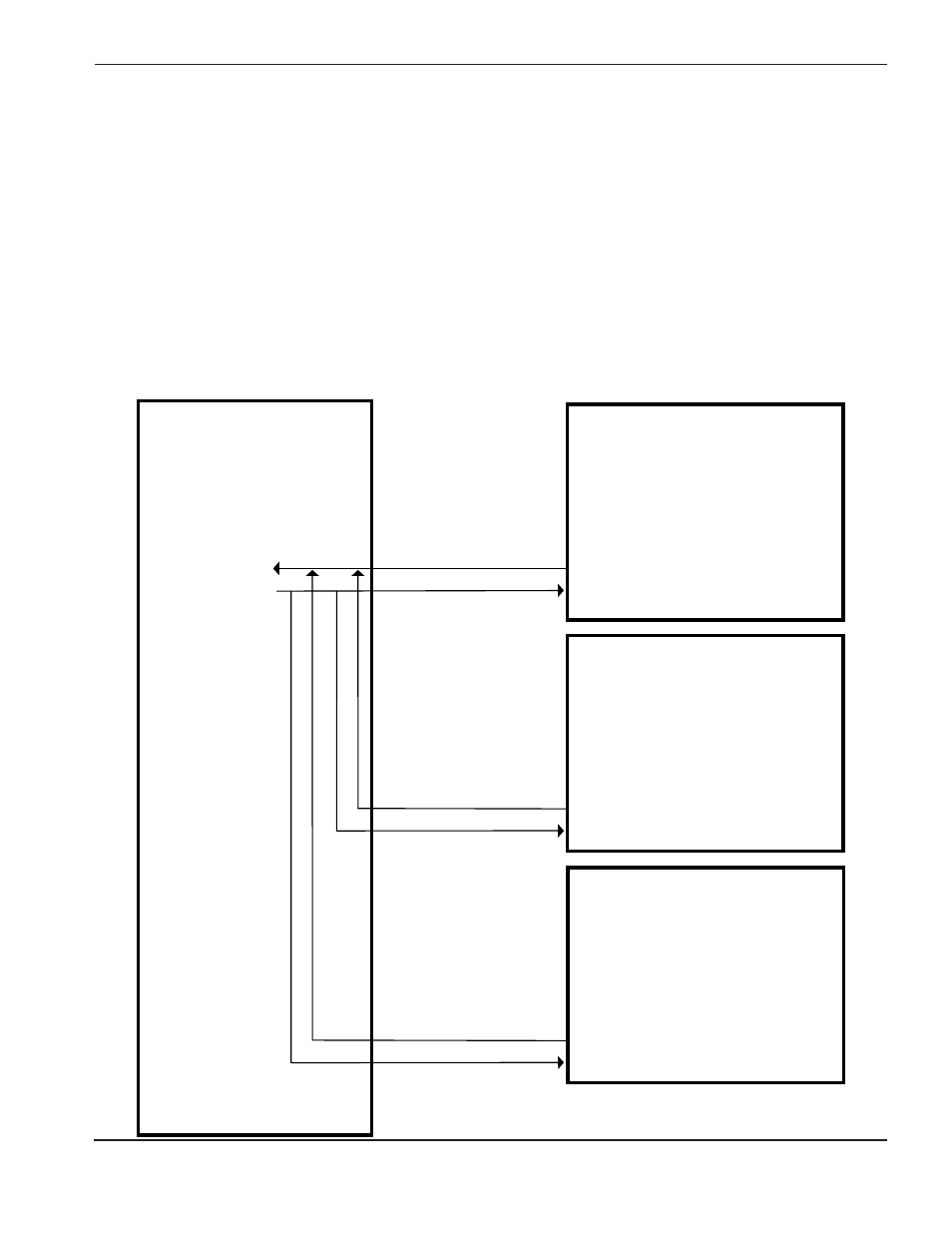

RS-422 Interface multigouttes au système HD4070 multipoints
Résistance de
terminaison par
commutateur DIP
