FONCTIONNEMENT
0.1
HD4070 Manuel de l’opérateur 2-11
PURGE CIRCUIT
THC
AUTO
MANU
13
PAS D'ARC PILOTE 13
PRET 13
TENS
ARC
++ TENS
ARC
– –
CNC
TORCHE 1
ACIER INOX
REGL TENS ARC: 163.5 V
GAZ D’ENTREE: H35 N2
VITESSE DEPLAC: 1625 MM/M
15 MM
200 INTENS HAUTE COUPE: 4.2 MM
SUIV
NOUVEAU
PROCESS
THC
AUTO
MANU TENS
ARC
++ TENS
ARC
– –
TORCHE 1
ACIER INOX
REGL TENS ARC: 163.5 V
GAZ D’ENTREE: H35 N2
VITESSE DEPLAC: 1625 MM/M
15 MM
200 INTENS HAUTE COUPE: 4.2 MM
SUIV
NOUVEAU
PROCESS
THC
AUTO
MANU TENS
ARC
++ TENS
ARC
– –
TORCHE 1
ACIER INOX
REGL TENS ARC: 163.5 V
GAZ D’ENTREE: H35 N2
VITESSE DEPLAC: 1625 MM/M
15 MM
200 INTENS HAUTE COUPE: 4.2 MM
SUIV
NOUVEAU
PROCESS

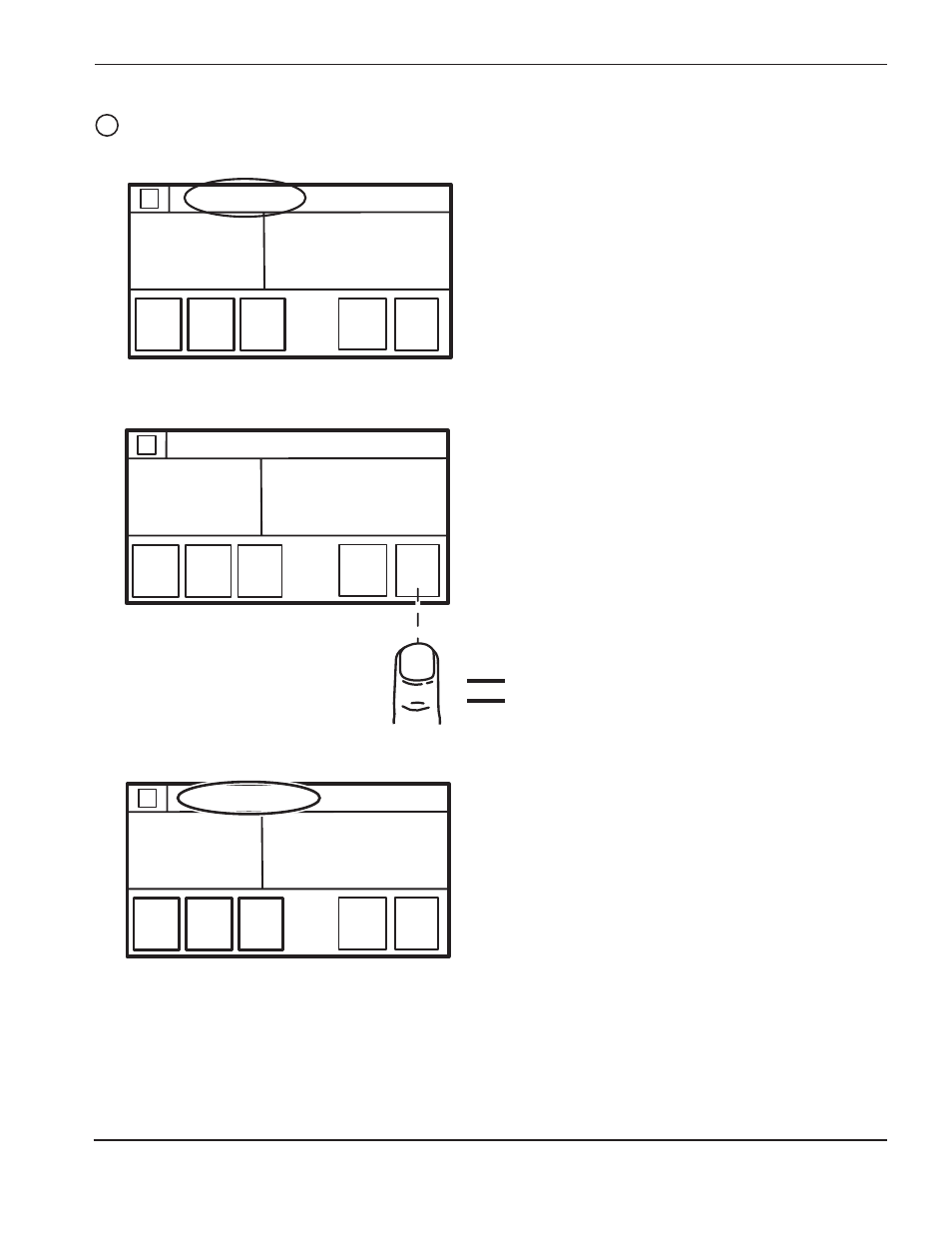

Écrans de fonctionnement du système 4
Quand l’écran 13 apparaît pour la première fois, le
système purge toutes les conduites de gaz.
Une fois que les gaz sont purgés, l’écran affiche
PRET, ce qui indique que la source de courant est
prête à recevoir le signal de démarrage de la CNC.
L’écran 13 donne les informations sur le processus
de sorte que l’opérateur peut visualiser les
paramètres utilisés.
Les codes d’erreur sont affichés à la partie
supérieure de l’écran. Le système supprime certains
codes d’erreur et retourne à l’état PRET. D’autres
codes d’erreur demandent que l’opérateur coupe
l’alimentation, effectue de l’entretien correctif et
remette en marche la source de courant.
Une liste complète des codes d’erreur et des
mesures correctives est donnée dans le manuel
anglais, section 5, Maintenance.
L’affichage avance à l’écran 14.
