ANNEXE E – LOGICIEL COMMAND THC ET CNC – INFORMATION SUPPLÉMENTAIRE
4
e-8 HD4070 Manuel de l’opérateur
4
Suggestions d’expansion série de la CNC aux systèmes plasma multiples
On trouvera ci-après des suggestions pour permettre à un seul système CNC d’être connecté à des systèmes
plasma HD4070 utilisant l’interface de série. Communiquez avec Hypertherm Engineering pour plus d’informations.
1. Si le contrôleur CNC sur PC, alors le moyen le plus simple serait d’ajouter un panneau d’extension E/S avec le
nombre correct de ports série RS422. Ces panneaux d’expansion sont commercialisés par toute une variété de
fournisseurs. De toute évidence, on doit élaborer le logiciel pour appuyer les ports spécialisés pour chaque
système plasma.
2. Si le contrôleur CNC est limité à un seul port série, alors il peut être possible d’ajouter extérieurement un
contacteur série commandé par un logiciel. Ce type de dispositif intercepte les codes de contrôle par rapport au
lien série utilisé pour commuter la connexion série à n’importe quel des plusieurs canaux disponibles. Ici à
nouveau, le logiciel CNC doit être mis au point pour appuyer ce type de dispositif. Les dispositifs de ce type
peuvent être commandés auprès de BLACK BOX INC. et le numéro de téléphone est le (877) 877-2269.
3. Si le contrôleur CNC a une connexion éthernet, alors il est possible d’utiliser une éthernet pour le convertisseur
série comme ceux vendus par LANTRONIX INC. (949) 453-3990. Ces dispositifs ont une adresse IP réglable et
on peut l’utiliser pour fournir des interfaces série indépendantes à chaque système plasma. Encore une fois, le
logiciel CNC doit être conçu pour appuyer cette méthode.

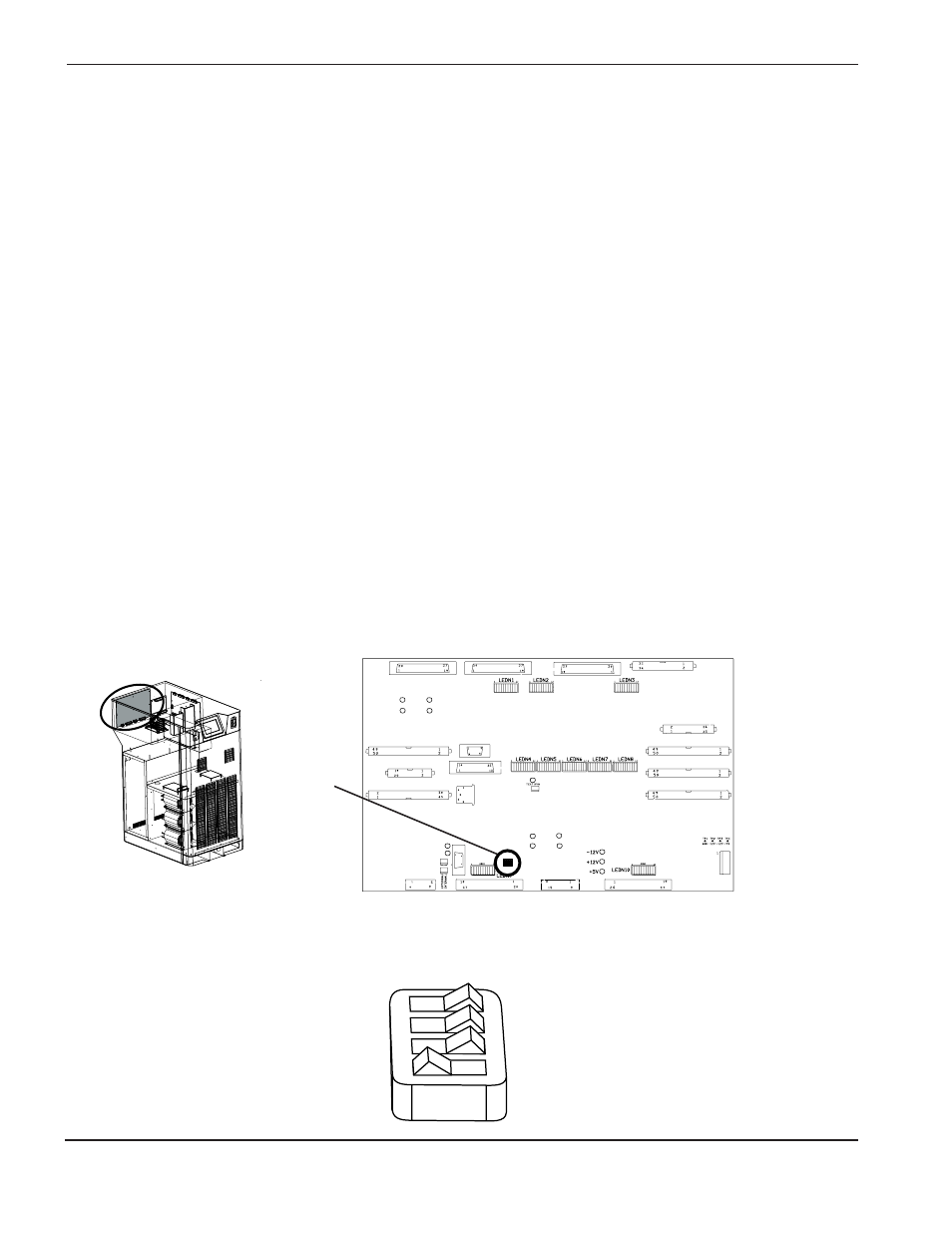

Configuration d’une seule machine
Le commutateur numéro 4 doit être sur ON dans une configuration d’un seul système. Les commutateurs 1, 2 et 3
sont sur OFF.
OFF ON
Configurations des commutateurs des CI breakout
1 2 3 4
J 3 J 1 J 2 J 4
J 5
J 8
J 1 1
J 1 5
J 6
J 1 0
J 1 3
J 9
J 7
J 1 2
J 2 1 J 2 0 J 1 9 J 1 8
J 1 4
J 1 7
J 1 6
J 2 3
J 2 4
D13
D14
D5
D7
D6
D8
D11
D15 D16
D12
D24
D17
D25
D9
ON
OFF
Commutateur
DIP
