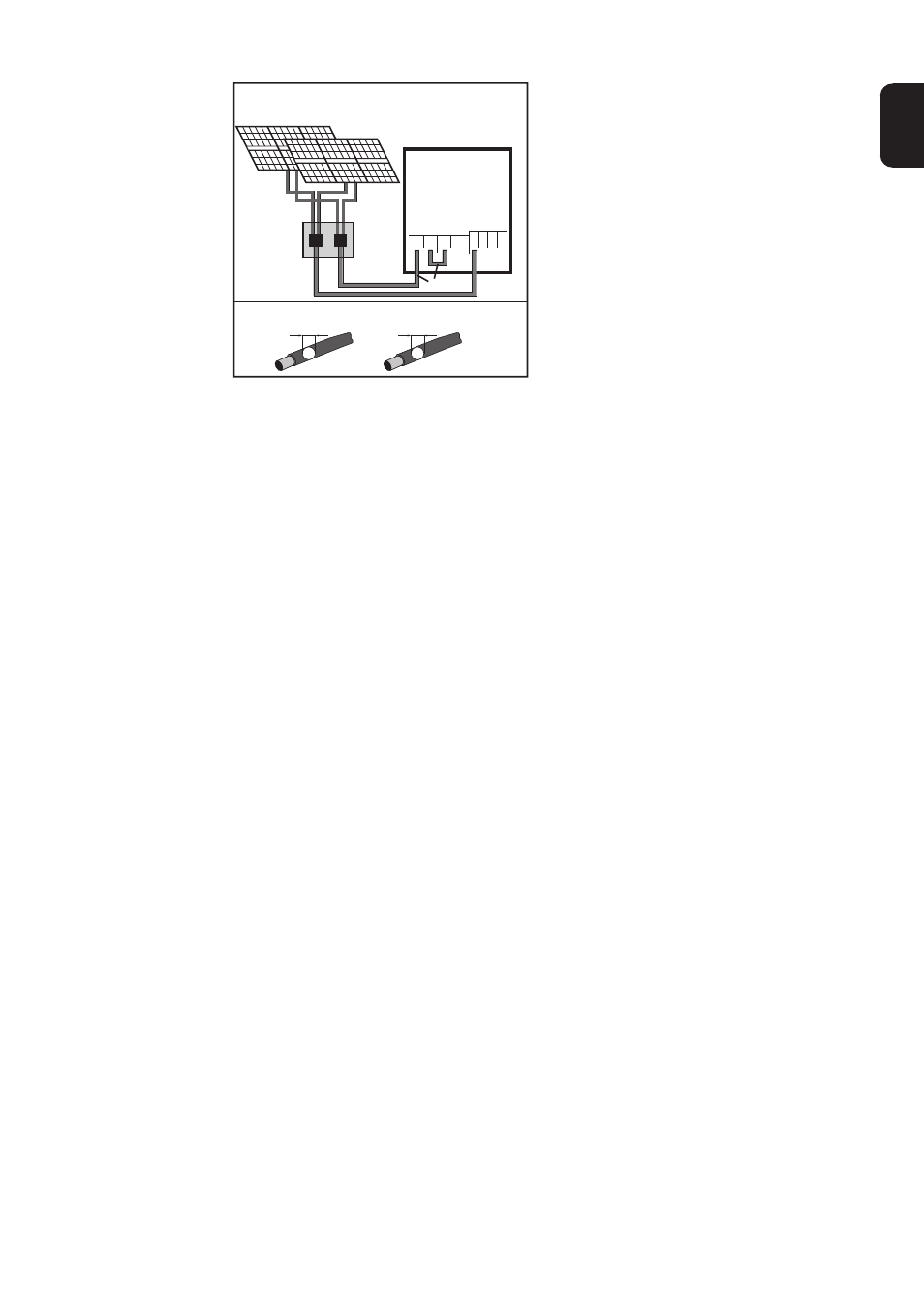

Raccordement de plusieurs champs de modules so-
laires groupés avec un câble sur un onduleur Multi
MPP Tracker
Mode de fonctionnement Single MPP Tra-
cker sur un onduleur Multi MPP Tracker :
Si les chaînes sont reliées par un boîtier de
concentration et que plus d'un câble est uti-
lisé pour le raccordement à l'onduleur, les
connecteurs DC+1 (Pin 2) et DC+2 (Pin 1)
doivent être couplés.
Le diamètre de fil du câble de raccorde-
ment DC et celui du couplage doivent être
identiques. Le couplage des bornes DC-
n'est pas nécessaire car celles-ci sont
couplées en interne.
Lors de la première mise en service, placer
MPP TRACKER 2 sur « OFF » (également
possible par la suite dans le menu Basic)
Si l'onduleur Multi MPP Tracker fonctionne
en mode Single MPP Tracker, les courants
des câbles DC raccordés sont répartis uni-
formément sur les deux entrées.
1
DC+1
DC-1
DC+1
DC+2
DC-
2
1 2 3 4
1 2
PV 1
PV 2
D1
D1
=
*
*
Fronius Symo 8.2-3-M
