Remarques concernant le couplage au réseau
Surveillance du
réseau

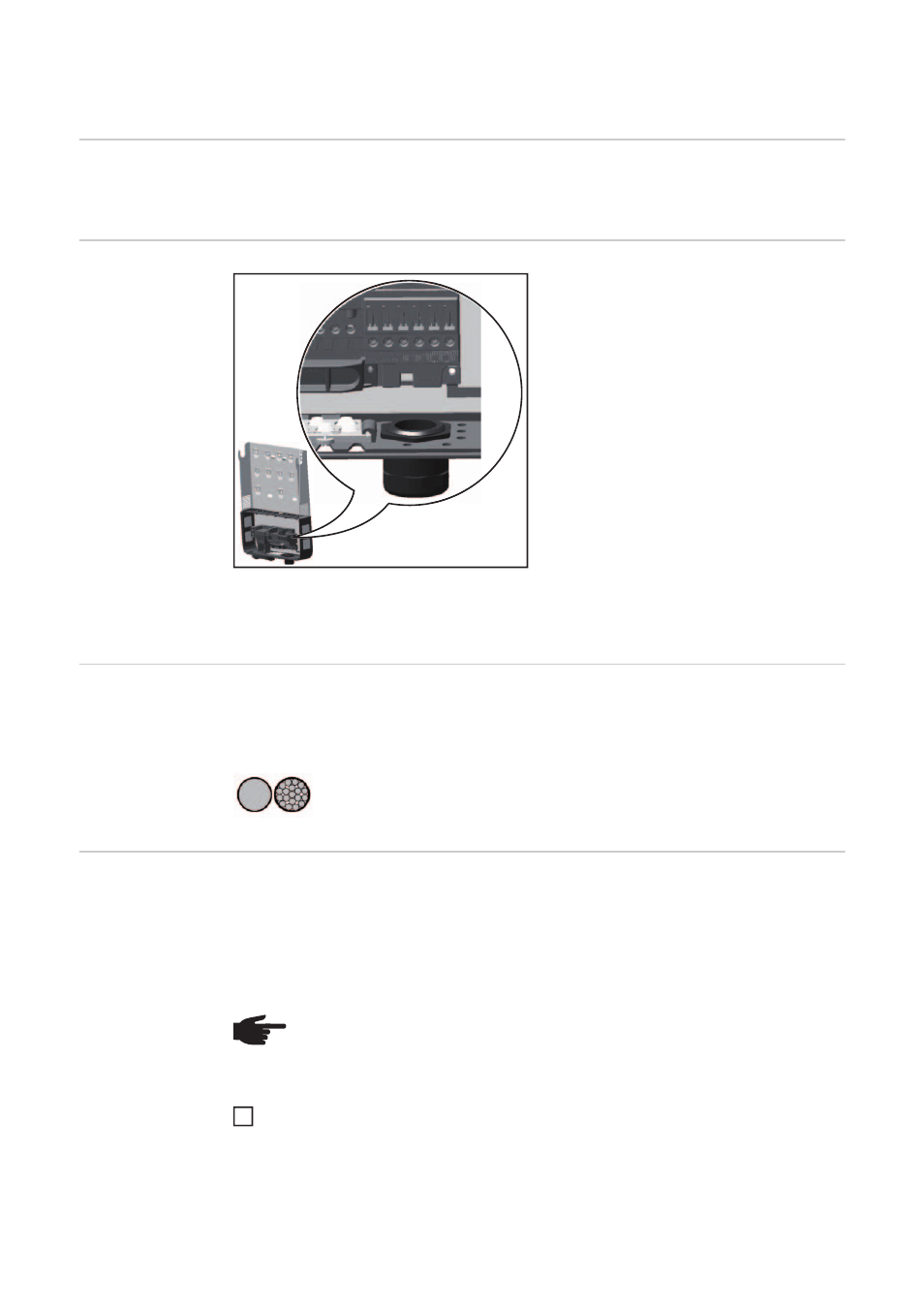

Bornes de raccor-
dement AC
PE
Conducteur de terre / mise à la terre
L1-L3 Conducteur de phase
N
Conducteur neutre
Section de câble max. par câble
conducteur :
16 mm²
Section de câble min. par câble
conducteur :
selon la puissance de fusible côté AC, mais
au moins 2,5 mm²
Les câbles AC peuvent être connectés aux
bornes de raccordement AC sans cosse
terminale.
Pour les câbles AC de 16 mm² de section, les cosses terminales, selon leur type et le type
de pressage, ne peuvent pas être utilisées, ou seulement sous certaines conditions.
Structure du câ-
ble AC
Sur la borne de raccordement de l'onduleur, les câbles AC peuvent être connectés comme
suit :
Raccordement de
câbles en alumi-
nium
Les bornes de raccordement côté AC sont adaptées au raccordement de câbles en alumi-
nium monoconducteur arrondis. En raison de la couche d'oxyde non conductrice de l'alu-
minium, les points suivants doivent être respectés pour le raccordement de câbles en
aluminium :
-
courants assignés réduits pour câble aluminium
-
les conditions de raccordement mentionnées ci-dessous
Conditions de raccordement :
Nettoyer avec soin l'extrémité dénudée du câble en grattant la couche d'oxyde, p. ex.
avec un couteau.
IMPORTANT ! Ne pas utiliser de brosse, de lime ou de papier émeri ; des particules d'alu-
minium restent accrochées et peuvent être transmises à d'autres conducteurs.
IMPORTANT! Pour un fonctionnement optimal de la surveillance du réseau, la résistance
aux câbles d'alimentation côté AC doit être maintenue aussi faible que possible.
AC
PE
PE
PE
PE
N
M32
L1
L1
L3
L3
L2
L2
-
Cuivre ou aluminium : fil unique rond
-
Cuivre : fil fin rond, classe de conducteur jusqu'à 4
Cu / Al Cu
max. Class 4
REMARQUE! Lors de la détermination des sections de câble, respecter les direc-
tives locales.
