Conditions de raccordement :
Nettoyer avec soin l'extrémité dénudée du câble en grattant la couche d'oxyde, p. ex.
avec un couteau
IMPORTANT ! Ne pas utiliser de brosse, de lime ou de papier émeri ; des particules d'alu-
minium restent accrochées et peuvent être reportées sur d'autres conducteurs.
Après élimination de la couche d'oxyde, enduire l'extrémité du câble avec de la grais-
se neutre, p.ex. avec de la vaseline exempte d'acides et d’alcalis
Raccorder immédiatement l'extrémité du câble à la borne
Répéter les phases de travail lorsque le câble a été déconnecté et qu'il doit ensuite être
reconnecté.
Raccordement
DC de l'onduleur
IMPORTANT ! Vérifier la polarité et la tension des chaînes de modules solaires : la tension
ne doit pas dépasser les valeurs suivantes :
- pour une installation à une altitude située entre 0 et 2 000 m : 1 000 V
- pour une installation à une altitude située entre 2 000 et 2 500 m : 900 V
- pour une installation à une altitude située entre 2 500 et 3 000 m : 815 V
- pour une installation à une altitude située entre 3 000 et 3 400 m : 750 V
La différence entre les chaînes de modules solaires ne doit pas dépasser 10 V.
Si des câbles DC sont placés au-dessus de
l'arbre de l'interrupteur principal DC ou en
travers au-dessus du bloc de raccordement
de l'interrupteur principal DC, ils peuvent
être endommagés lors du pivotement de
l'onduleur ou bloquer le mouvement de ce
dernier.

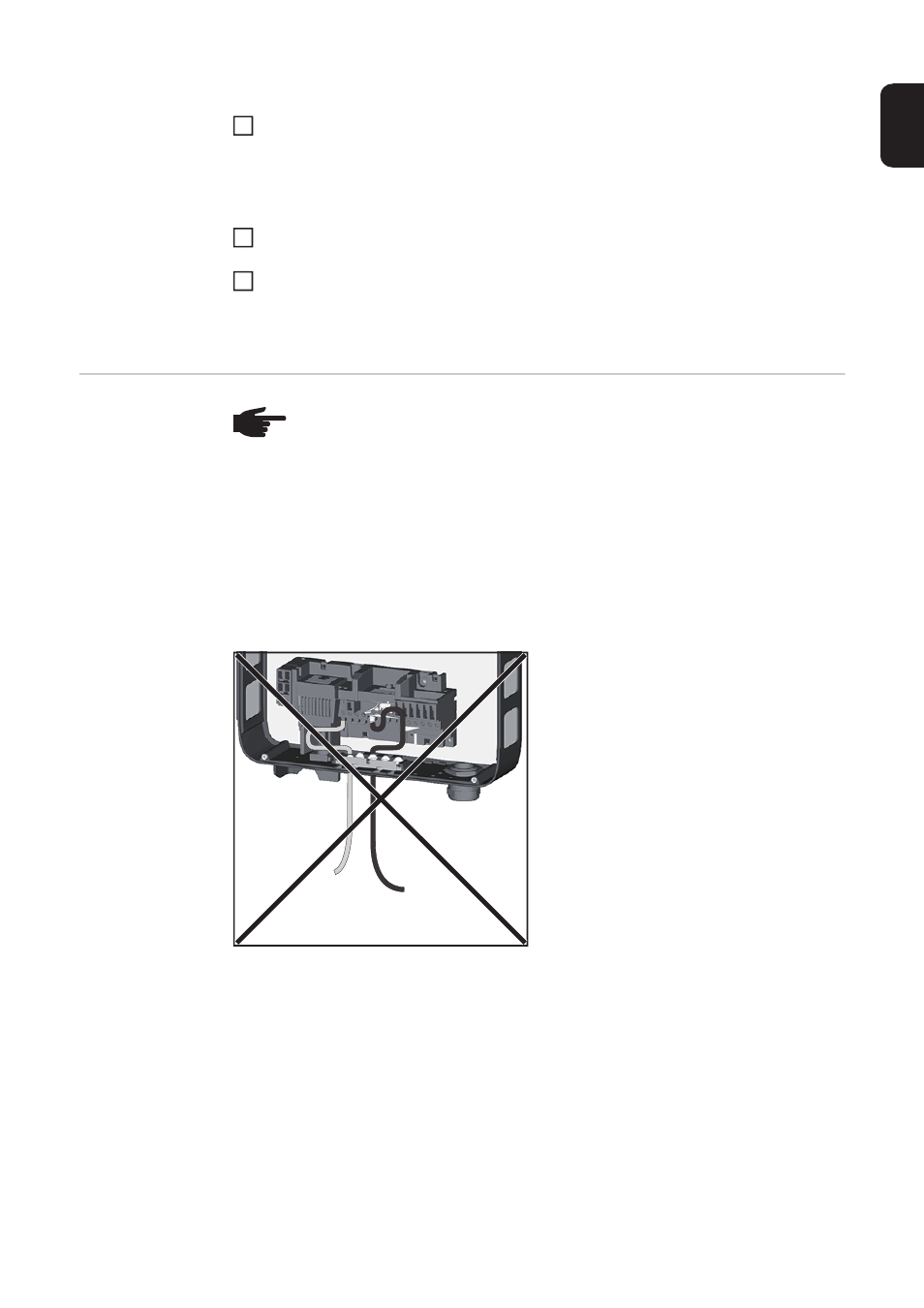

IMPORTANT ! Ne pas poser les câbles DC
au-dessus de l'arbre de l'interrupteur princi-
pal DC, ni en travers au-dessus du bloc de
raccordement de l'interrupteur principal
DC !
1
2
3
REMARQUE! Ne pas briser plus de points de rupture de consigne que de câbles
utilisés (par ex. pour 2 câbles DC, briser 2 évidements).
DC+
DC-
