Fronius Symo Manuel d'utilisation
Page 16

14
Remarques concernant les onduleurs Single et Multi
MPP Tracker
Onduleurs Single
MPP Tracker
Fronius Symo 3.0-3-S / 3.7-3-S / 4.5-3-S

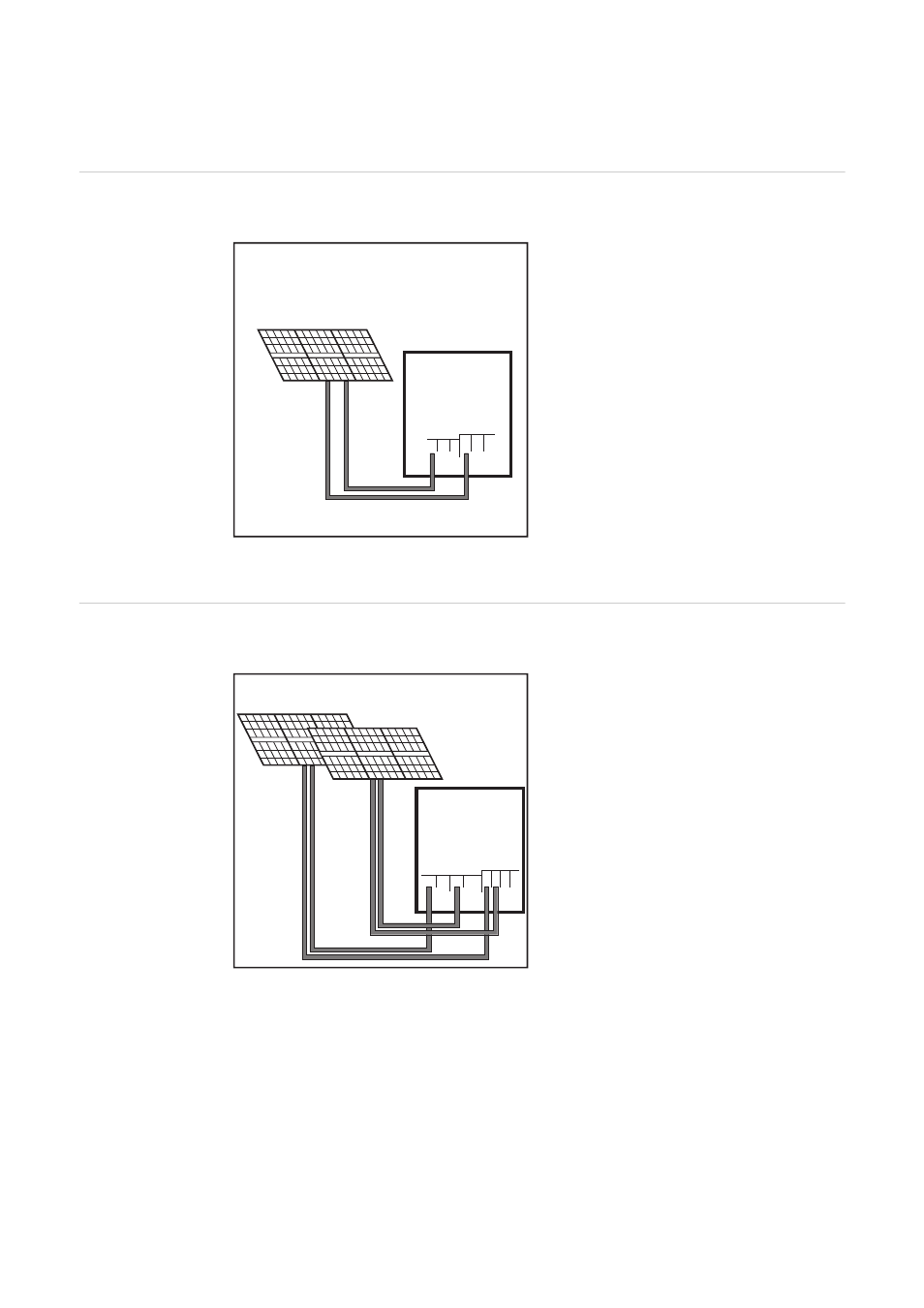

Raccordement d'un champ de modules solaires sur un
onduleur Single MPP Tracker
Ce type d'onduleur dispose de 3 bornes
DC+ et DC- respectivement. Les bornes
sont reliées en interne et ne sont pas proté-
gées par fusible. Il est donc possible de rac-
corder à l'onduleur au maximum 3 chaînes
directement en parallèle.
Dans ce cas, les modules doivent pouvoir
supporter au minimum un courant de retour
simple avec 2 chaînes et un courant de re-
tour double avec 3 chaînes (voir la fiche
technique des modules).
Lorsqu'il y a plus de 3 chaînes, un boîtier de
concentration externe avec fusibles de
chaîne doit être utilisé. Chaque chaîne doit
ici contenir le même nombre de modules.
Onduleurs Multi
MPP Tracker
Fronius Symo 8.2-3-M
Raccordement de deux champs de modules solaires
sur un onduleur Multi MPP Tracker
Dans le cas des onduleurs Multi MPP Tra-
cker, 2 entrées DC indépendantes l'une de
l'autre (MPP Tracker) sont disponibles. Cel-
les-ci peuvent être raccordées à un nombre
variable de modules.
Chaque MPP Tracker dispose de 2 bornes
DC+. Au total, il existe 4 bornes DC-.
Raccordement de 2 à 4 chaînes en mode
de fonctionnement Multi MPP Tracker :
Répartir les chaînes sur les deux entrées
MPP Tracker (DC+1/DC+2). Les bornes
DC- peuvent être utilisées de manière quel-
conque car elles sont reliées en interne.
Lors de la première mise en service, placer
MPP TRACKER 2 sur « ON » (également
possible par la suite dans le menu Basic)
1
DC+
DC-1
DC+1
DC-
2
1 2 3
3
PV 1
Fronius Symo
3.0-3-S / 3.7-3-S / 4.5-3-S
1
DC+1
DC-1
PV 1
PV 1
PV 2
DC+1
DC-2
DC+2
DC+2
DC-
2
1 2 3 4
1 2
Fronius Symo 8.2-3-M
