Refroidissement du presse-étoupe, 105 °C < t
≤
140
°C
32 NM
40 NM
50 NM
65 NM
80 NM
150 NM
100 NM
200 NM

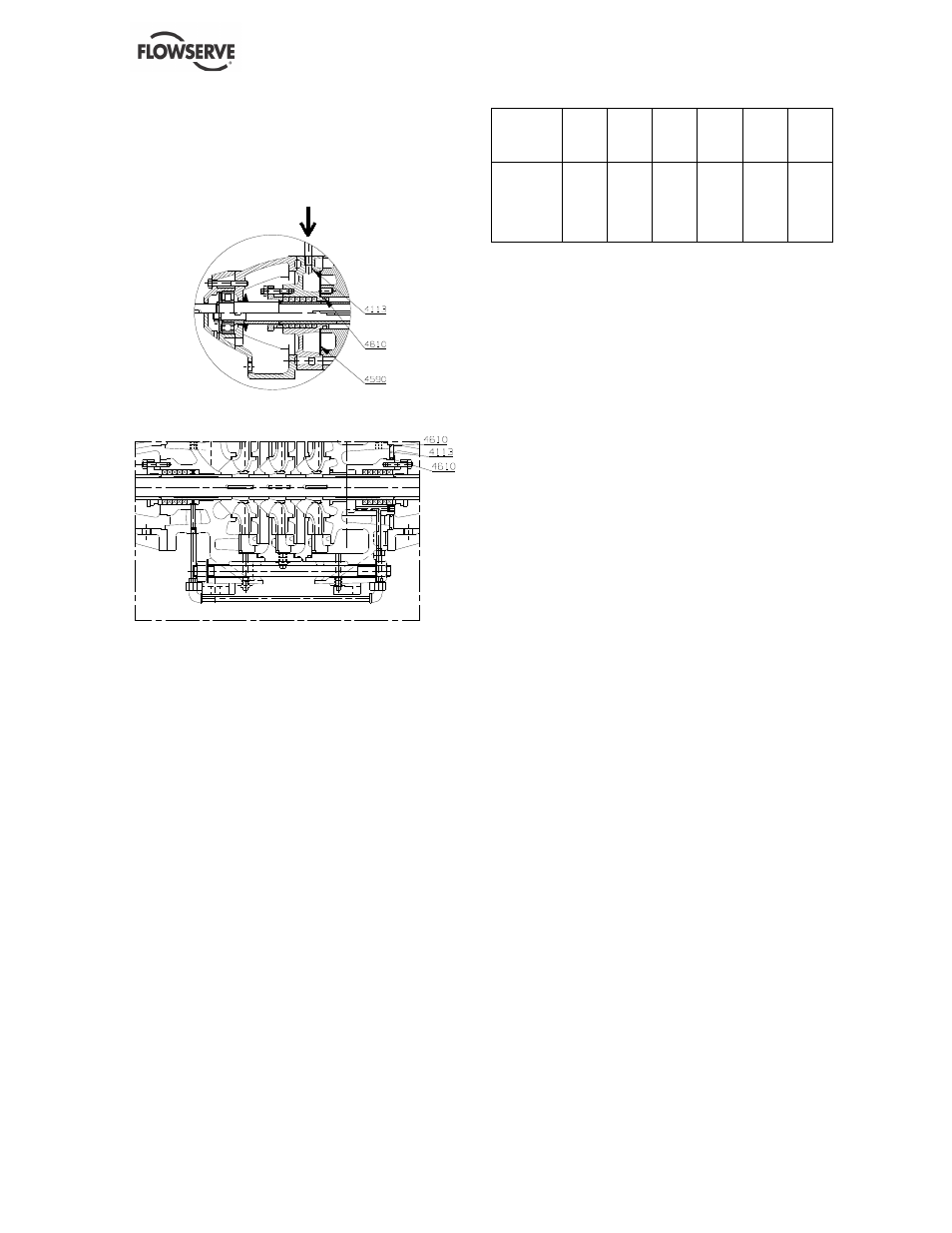

Le presse-étoupe est pourvu d’un barrage thermique
assurant le refroidissement du liquide pompé avant
qu’il n’atteigne la zone d’étanchéité (tresses)
proprement dite.
Les débits d’eau de refroidissement, température à
l’entrée 20 °C sont donnés pour une température de
l’eau pompée de 140 °C.
Type de
pompe
32 NM
40 NM
50 NM
65 NM
80 NM
100
NM
150
NM
200
NM
Quantité
d’eau de
refroidisse-
ment en
litres/heure
100 150 200 250 400 1100
6.2.6 Revêtement interne
Si la pompe comporte un revêtement interne, celui-ci
doit être inspecté régulièrement. Toute usure ou
fissure du revêtement détectée doit immédiatement
être réparée. Ne pas intervenir conduirait à une
usure accélérée du revêtement pendant le
fonctionnement de la pompe et à la corrosion du
support métallique qui serait alors exposé, et ceci en
fonction du matériau et du liquide pompé. Il s'agit de
prêter une attention toute particulière aux extrémités
du revêtement. Toute perte de matériau du
revêtement est considérée comme usure normale de
la pompe et ne peut être considérée comme faisant
partie de la garantie. Flowserve a appliqué les
revêtements selon les instructions du fournisseur
mais ne pourra être tenu responsable pour toute
usure ou fissures éventuelles pouvant se former
avec le temps.
6.3 Pièces de rechange
6.3.1 Commande des rechanges
Flowserve enregistre et gère les numéros de série
de toutes les pompes livrées. Dans le cas de
commande de pièces de rechange, nous vous
demandons de nous indiquer les informations
suivantes :
1) N° de fabrication de la pompe
2) Grandeur de la pompe
3) Appellation de la pièce
4) Repère de la pièce
5) La quantité de pièces requises.
La grandeur et le numéro de série sont mentionnés
sur la plaque signalétique de la pompe.
Afin de pouvoir garantir un fonctionnement continu
et sans problèmes, les pièces de rechange doivent
exclusivement être d’origine Flowserve. Tout
changement par rapport à la conception d’origine
(modification ou utilisation des pièces non
conformes) invalidera la certification de sécurité de
la fourniture de Flowserve.
6.3.2 Stockage des rechanges
Les rechanges doivent être stockés dans un local
propre et sec à l'abri des vibrations. L'inspection et le
retraitement des surfaces métalliques (si nécessaire)
avec un produit de protection sont recommandés tous
les 6 mois.
