MANUEL D’UTILISATION NM FRANCAIS 71576389 - 11/09
Page 15 de 52

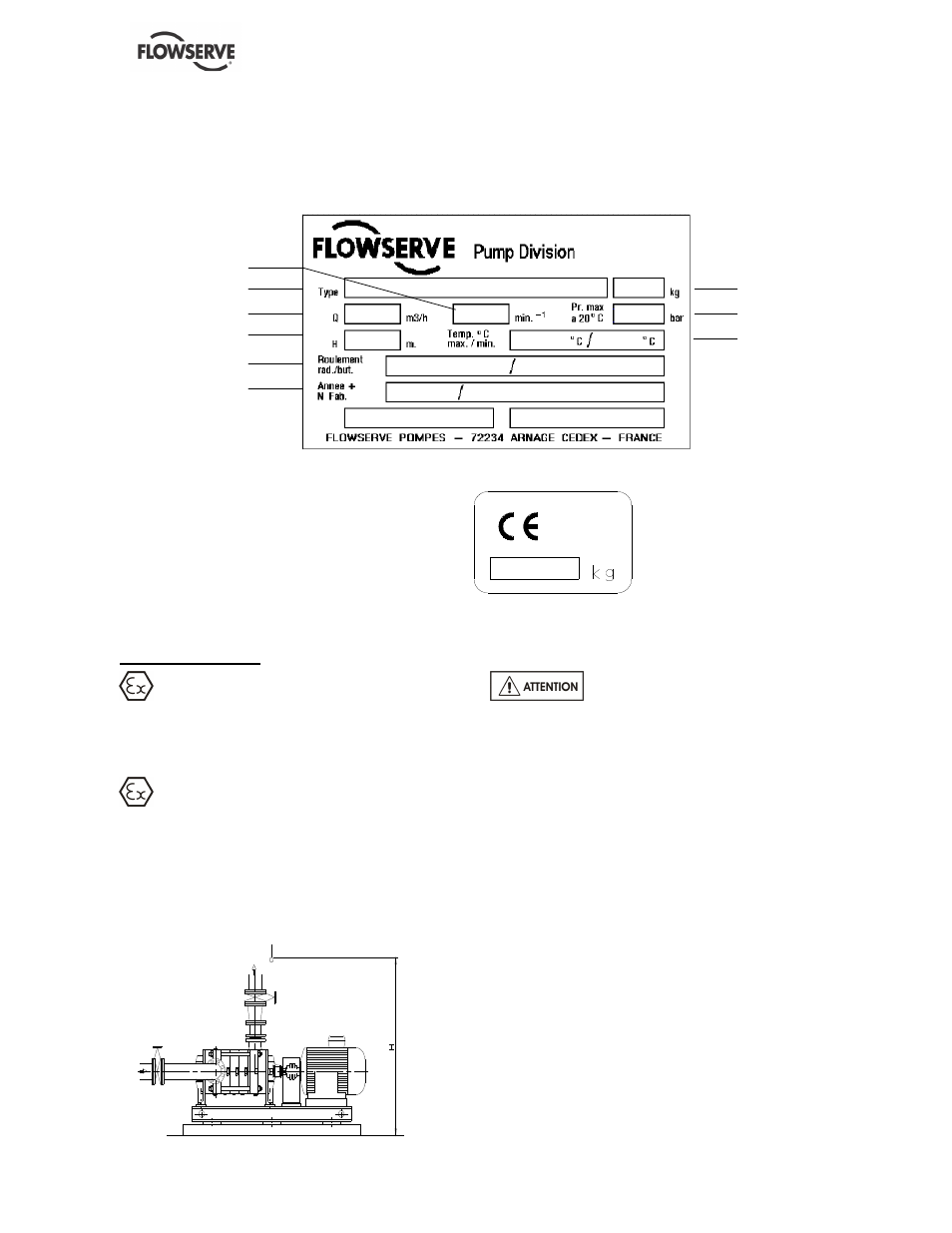

3.2 Plaque signalétique
Les dimensions de la pompe seront gravées sur la plaque signalétique comme indiquée ci-dessous :
Chaque pompe est fournie avec la plaque signalétique suivante :
Chaque groupe est muni d'une plaque :
Masse du groupe
4 INSTALLATION
L'équipement fonctionnant en zone
dangereuse doit respecter les réglementations de
protection contre les explosions. Voir section 1.6.4,
Produits utilisés dans des atmosphères
potentiellement explosives.
Tout l’équipement doit être mis à la terre.
4.1 Emplacement
La pompe sera installée en prévoyant un accès aisé
et de l'espace pour la ventilation, l'exploitation, la
maintenance et le contrôle, et assez de hauteur pour
tous travaux de manutention. L'emplacement sera
aussi proche que possible de la prise d'aspiration.
4.2 Fondations
Il existe différentes méthodes pour
installer un groupe motopompe sur son massif. Le
choix dépendra de la taille du groupe, du type
d’installation et du niveau de bruit/vibration
admissible. Le non respect des règles de l’art
relatives à une fondation correcte et à une bonne
assise conduit à une défaillance de la pompe et par
conséquent à l’annulation des conditions de
garantie.
Le socle devra être installé sur une assise rigide, en
béton de qualité et d'épaisseur convenable ou sur
une assise en acier rigide. Le socle ne sera pas
déformé sur sa fondation, mais posé sur celle-ci, afin
de maintenir l'alignement d'origine du groupe moteur
et pompe.
Les boulons de scellement de dimensions adaptées
aux trous de fixation seront conformes aux
standards et de longueur suffisante pour assurer
une fixation en toute sécurité dans les fondations.
Dans le cas de socles séparés, les boulons de
scellement doivent résister au couple de démarrage
du moteur.
Vitesse de rotation
Type de pompe
Débit
Hauteur
Roulement radial/butée
Année + numéro de
fabrication
Masse
Pression maximale
à 20 °C
Température maxi/mini
