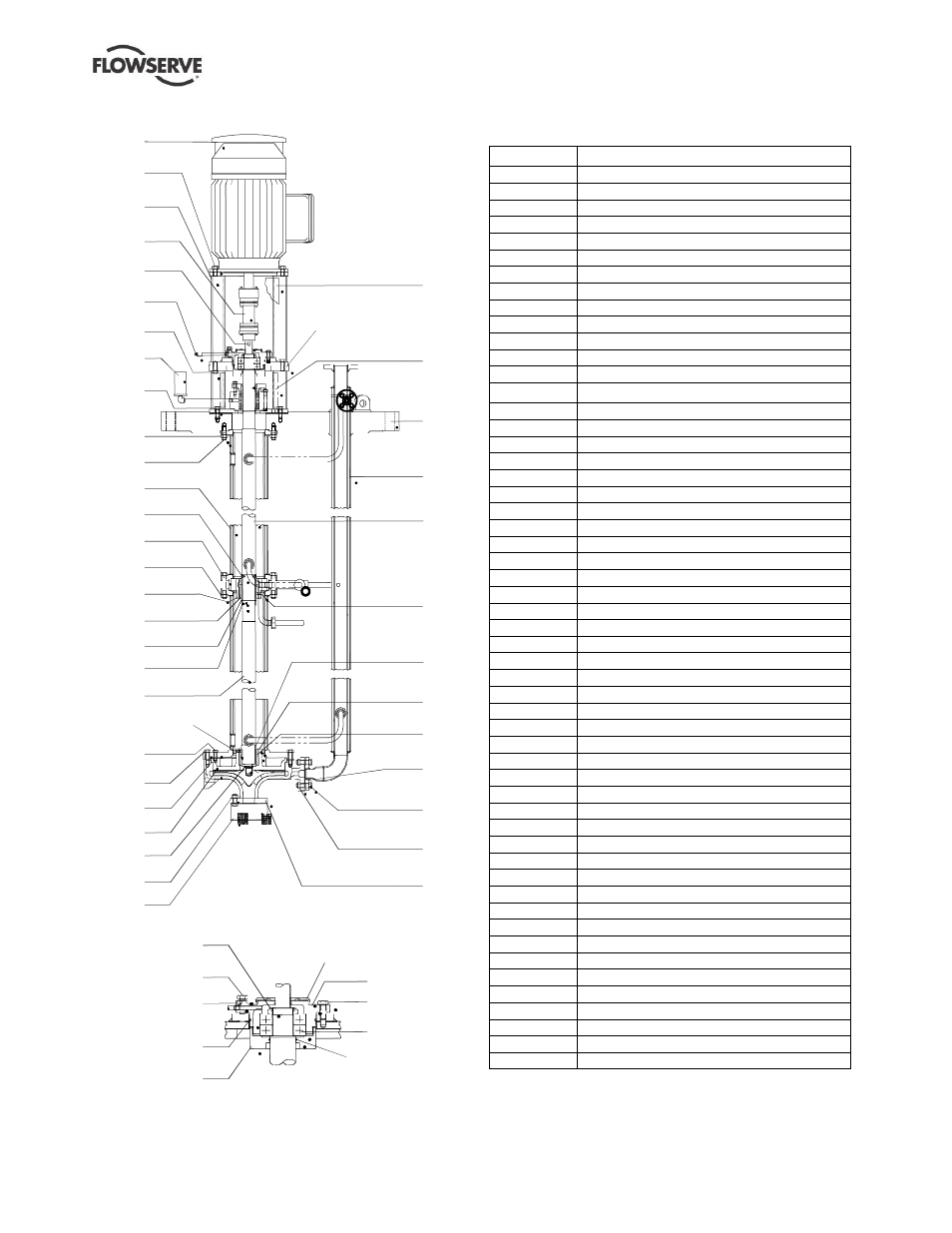

8.3 CPXV à enveloppe
6531
6580.7
4610.1
2200
4590.1
6570.3
6570.12
6570.2
3300.2
3400
2530.1
2100.2
3240.3
6580.4
6570.7
6570.1
1350.1
2100.1
6572.1
6580.2
6570.11
3800
6570.9
8100
6570.6
3160.1
7000
6700
3853
1100
6580.3
6570.8
4590.2
1360
6140
7450.2
3160.2
7450.1
2540
3240.1
6570.4
3013
3864
6580.1
6570.5
3712
4610.2
2530.2
SCRAP VIEW OF
THRUST BEARING
3300.1
3240.2
2400.1
6570.10
4590.4
JACKETED CPXV SUMP PUMP
6531
6580.7
4610.1
2200
4590.1
6570.3
6570.12
6570.2
3300.2
3400
2530.1
2100.2
3240.3
6580.4
6570.7
6570.1
1350.1
2100.1
6572.1
6580.2
6570.11
3800
6570.9
8100
6570.6
3160.1
7000
6700
3853
1100
6580.3
6570.8
4590.2
1360
6140
7450.2
3160.2
7450.1
2540
3240.1
6570.4
3013
3864
6580.1
6570.5
3712
4610.2
2530.2
SCRAP VIEW OF
THRUST BEARING
3300.1
3240.2
2400.1
6570.10
4590.4
JACKETED CPXV SUMP PUMP
Vue en coupe du roulement de butée
8.3.1 Nomenclature des pièces CPXV à
enveloppe
Item
Désignation
1100
Corps de pompe
1350.1
Tube colonne (bas)
1360
Tube de décharge
2100.1
Arbre
2100.2
Arbre
2200
Roue
2400.1
Chemise
2400.3
Chemise *
2530.1
Bague de rétention
2530.2
Bague de rétention
2540
Déflecteur côté accouplement
3013
Roulement de butée
3160.1
Piédestal moteur
3160.2
Piédestal moteur
)
cale d’espacement)
3240.1
Support de portée
3240.2
Support de portée
3240.3
Support de portée
3300.1
Coussinet de portée
3300.2
Coussinet de portée
3400
Manchon de portée
3712
Ecrou de roulement
3800
Lubricateur
3853
Embout graisseur
3864
Contention de la graisse (bagues)
4590.1
Joint plat de corps
4590.2
Joint plat de corps
4590.4
Joint plat de corps **
4610.1
Joint torique
4610.2
Joint torique
6140
Semelle
6531
Crépine de succion
6570.1
Vis
6570.2
Vis
6570.3
Vis
6570.4
Vis
6570.5
Vis
6570.6
Vis
6570.7
Vis
6570.8
Vis
6570.9
Vis
6570.10
Vis
6570.11
Vis
6570.12
Vis
6572.1
Goujon
6580.1
Ecrou
6580.2
Ecrou
6580.3
Ecrou
6580.4
Ecrou
6580.7
Ecrou
6700
Clavette
7000
Accouplement
7450.1
Protection (arbre)
7450.2
Protection (Accouplement)
8100
Moteur
* Non montré.
(Note: le manchon de roulement de butée n’est pas
nécessaire sur les arbres de taille 1 et 2.)
** Un étanchéifiant liquide est utilisé lors d’assemblage spécifique.
