Chargeuses de déchets 8 et 10 pouces 6
ASSEMBLAGE
Section
2

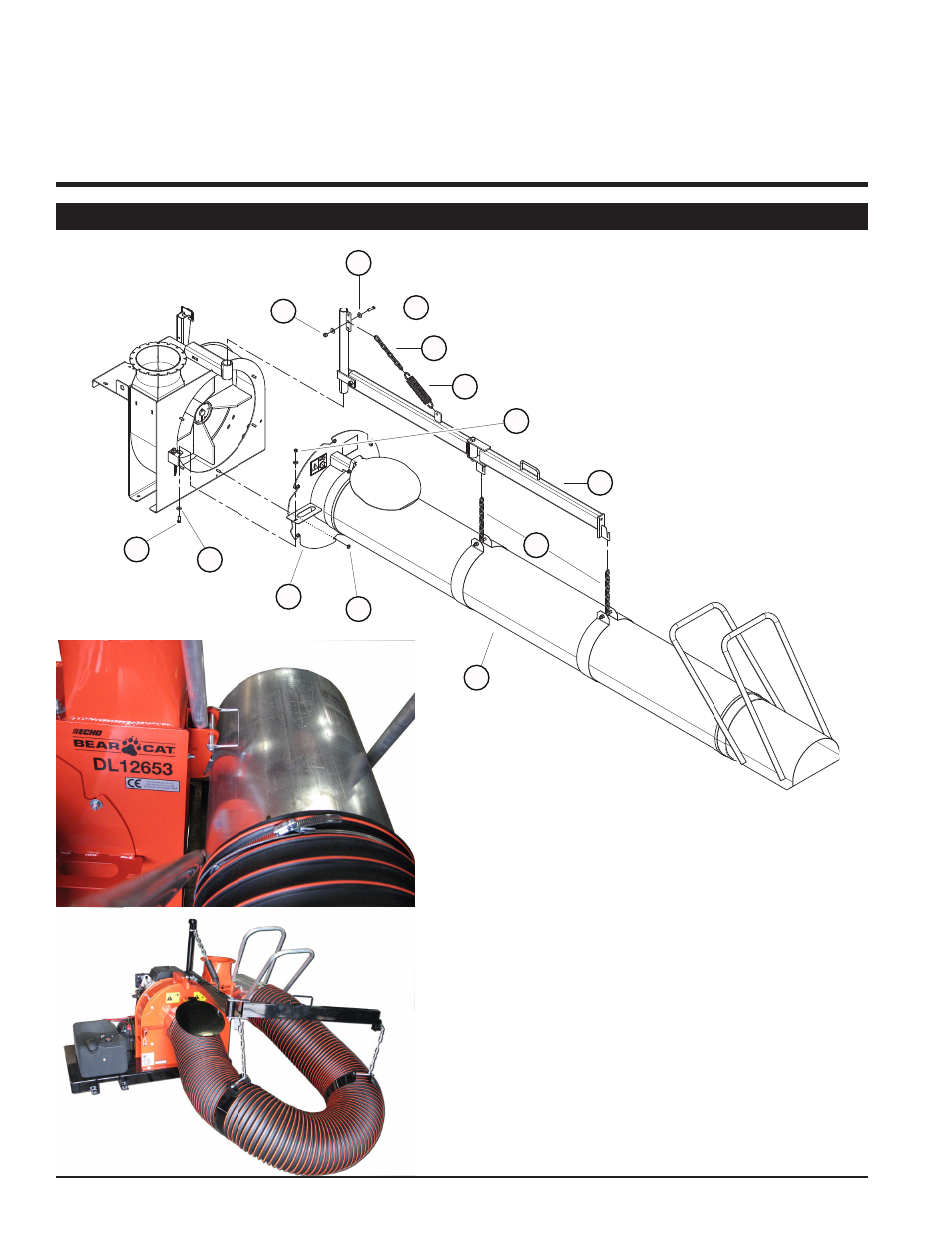

2.1 FIXATION DU TUYAU D’ASPIRATION
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Fixer la chaîne de soutien 7 3/4 pouces de printemps (1)
et le tuyau (2) à l'assemblage du bras flexible support
(3) en utilisant le boulon 3/8 x 1 1/4 pouces (4), deux
rondelles (5) et de verrouillage écrou (6).
2. Placez le tuyau assemblage de bras de support dans le
trou de montage sur le boîtier du ventilateur.
3. Tournez la plaque de montage flexible (7) sur la machine
en utilisant six 5/16 "écrous de Toplock (8). Serrer à 17
lb-pi.
4. Aussi sûr, à l'emplacement poignée gauche sur la plaque
de montage flexible, le boulon 5/16 x 1 pouce (9), deux
rondelles (10) et écrou autobloquant (11).
5. Soulever le tuyau (12) et joindre les deux chaînes (13)
de bagues de montage de tuyau pour l'assemblage du
bras flexible de soutien aux endroits décrits.
6. Fixer le tuyau dans le support de stockage de position
sur le logement jusqu'à ce que prêt à l'emploi. (Voir
photo à gauche.)
