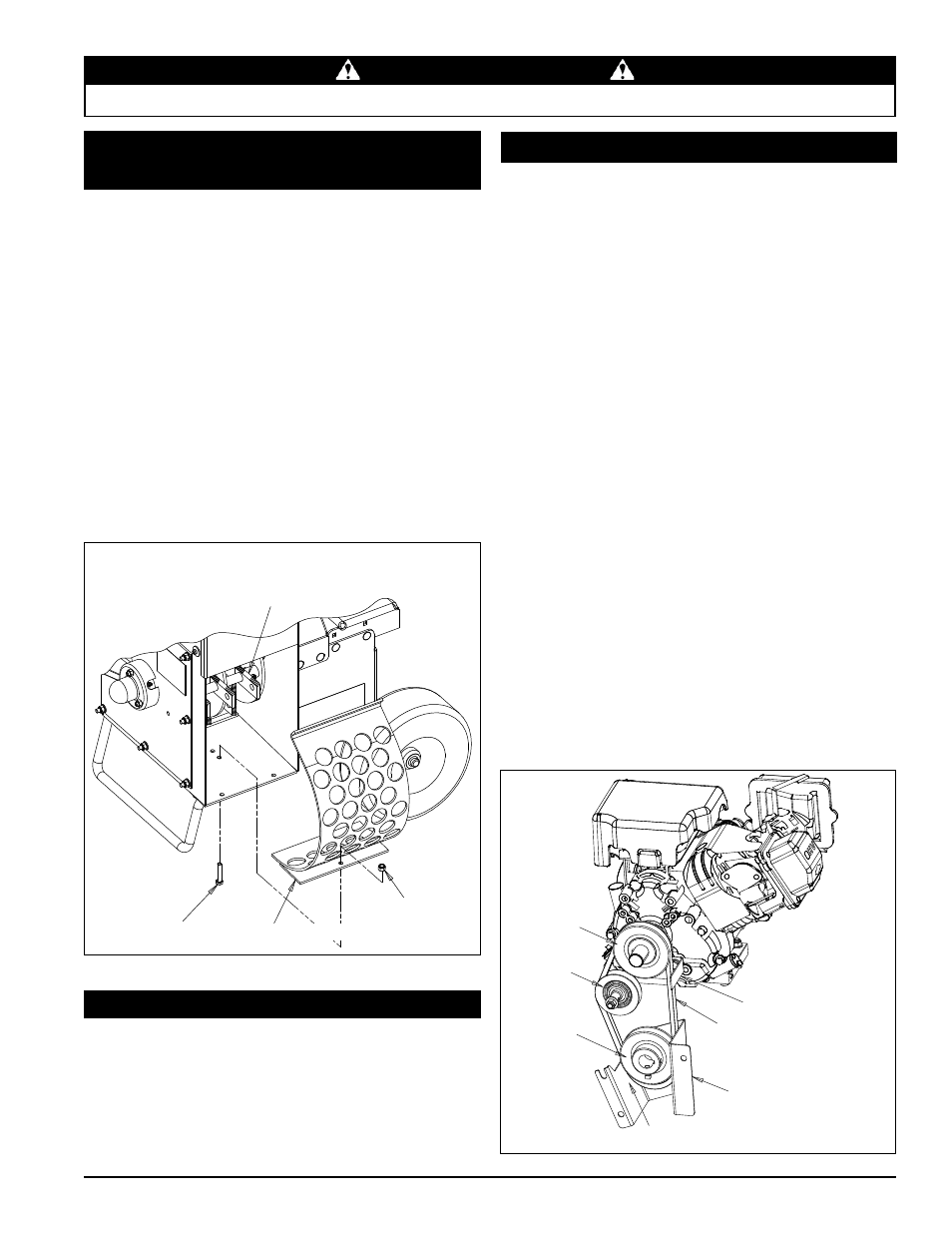

15 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
FRANÇAI
s
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mIsE EN GARdE
5.9 dEGAGEmENT d’UN ROTOR EmbOURbE
Plusieurs écrans de décharge sont offerts en option dans
différentes tailles. Les écrans de décharge de taille différentes
produisent des copeaux de tailles différentes. Pour changer l’écran
de décharge, observez la marche à suivre ci-dessous :
Soulevez la porte/ les écrans protecteurs de décharge pour 1.
avoir accès à la grille de décharge.
Enlevez l’écrou et le boulon de 5/16 x 7/8 po assujettissant
2.
l’écran de décharge au cadre (Figure 5,3).
Retirez la grille de décharge du bas de machine et tournez
3.
la partie supérieure pour la mettre en bas.
Retirez les détritus ou débris accumulés sur la grille.
4.
Insérez la partie supérieure de l’écran de rechange dans la 5.
fente de la carosserie de la broyeuse et poussez la partie
inférieure de l’écran vers l’intérieur de manière à ce que les
trous des boulons soient alignés.
Insérez le boulon à partir de la partie inférieure en allant vers
6.
le haut à travers les trous situés sur le châssis et la grille,
fixez l’écrou et serrez-le au couple spécifié.
5.8 cHANGEmENT dE LA GRILLE dE
dÉcHARGE
Figure 5,3
DANGER
COUTEAUx TRANCHANTS
TENEZ-VOUS À L’ÉCART !
ÉCROU, 5/16
x 7/8 PO.
GRILLE DE DÉCHARGE
ÉCROU, 5/16
NYLOCK
Enlevez le boulon qui assujettit l’écran de décharge au cadre 1.
et enlevez l’écran de la déchiqueteuse.
Enlevez les débris du tube et de la zone de décharge de
2.
la broyeuse et/ou du rotor de la déchiqueteuse. Tournez le
rotor à la main pour vous assurer qu’il est libre d’effectuer
sa rotation.
Installez l’écran de la décharge et le boulon de retenue.
3.
Le guide facilite le débrayage de la déchiqueteuse/broyeuse. En
cas de problème au moment de l’embrayage et du débrayage
de la machine, veuillez suivre les instructions suivantes. Ces
instructions vous aideront également à régler le protecteur
inférieur de la courroie.
Enlevez l’écran protecteur supérieur pour exposer la 1.
courroie et les poulies.
Desserez les vis de pression et, au moyen d’une règle
2.
droite, alignez la poulie du moteur sur la poulie folle et la
poulie du rotor sur la poulie du moteur. Serrez toutes les vis
de pression.
Engagez l’embrayage avec la courroie en place et vérifiez
3.
l’engagement de la poulie guide. La poulie guide doit avoir
un impact avec la courroie sur l’axe de la poulie. Toutes les
poulies doivent être parfaitement alignées. Toutes les vis de
pression doivent être serrées. Exécutez un couple pour la
poulie avec les vis de pression à 160 po-lb.
Lorsque la poulie folle ne reste pas alignée sur les poulies
4.
du moteur et du rotor, il peut s’avérer nécesaire de remplacer
les bagues du support de la poulie folle. Contactez le service
après-vente de Bear Cat pour obtenir des informations
supplémentaires.
Il doit y avoir un espace libre de 1/8 po entre la courroie et
5.
le garde-courroie inférieur lorsque l’embrayage est engagé.
Effectuez le réglage en desserrant les boulons de montage et en
repositionnant le guide. Resserrez les boulons de montage.
Réinstallez le protecteur supérieur de la courroie.
6.
À partir du dessous, vérifiez l’alignement du garde-courroie 7.
inférieur au moyen d’une carte postale (Figure 5,4). Lorsque
l’embrayage a été engagé, il devrait y avoir suffisamment
d’espace entre la courroie et la partie latérale du protecteur
pour faire glisser une carte le long de la courroie. Lorsque
l’embrayage a été débrayé, la carte ne doit pas pouvoir
glisser. Réglez si nécessaire.
5.10 RÉGLAGEs dU GUIdE dE cOURROIE
POULIE DU
MOTEUR
POULIE
FOLLE
POULIE DU
ROTOR
INSÉREZ LA CARTE
POSTALE ICI
GARDE-
COURROIE
INFÉRIEUR
COURROIE
GUIDE DE
COURROIE
SUPÉRIEUR
Figure 5,4
