14 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mIsE EN GARdE
Placez une lame sur le rotor et assujettissez au moyen 1.
de deux boulons de 5/16 x 1 ½ po. Couple de 25 pi-lb.
Recommencez pour la seconde lame.
Fixez l’écran de la déchiqueteuse à la machine au moyen de
2.
un boulon de 5/16 x 7/8 po et de un écrou nylock.
Abaissez la portière/les écrans protecteurs de la décharge
3.
en position normale de fonctionnement. Pour les modèles «
S », réinstallez l’assemblage de décharge.
5.6 RÉGLAGE dE L’ENcLUmE dE LA
dÉcHIqUETEUsE
Le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires.
Pour régler l’enclume :
5.5 INsTALLATION dEs LAmEs
Enlevez le bouchon de l’arbre rotor et l’écran protecteur 1.
supérieur.

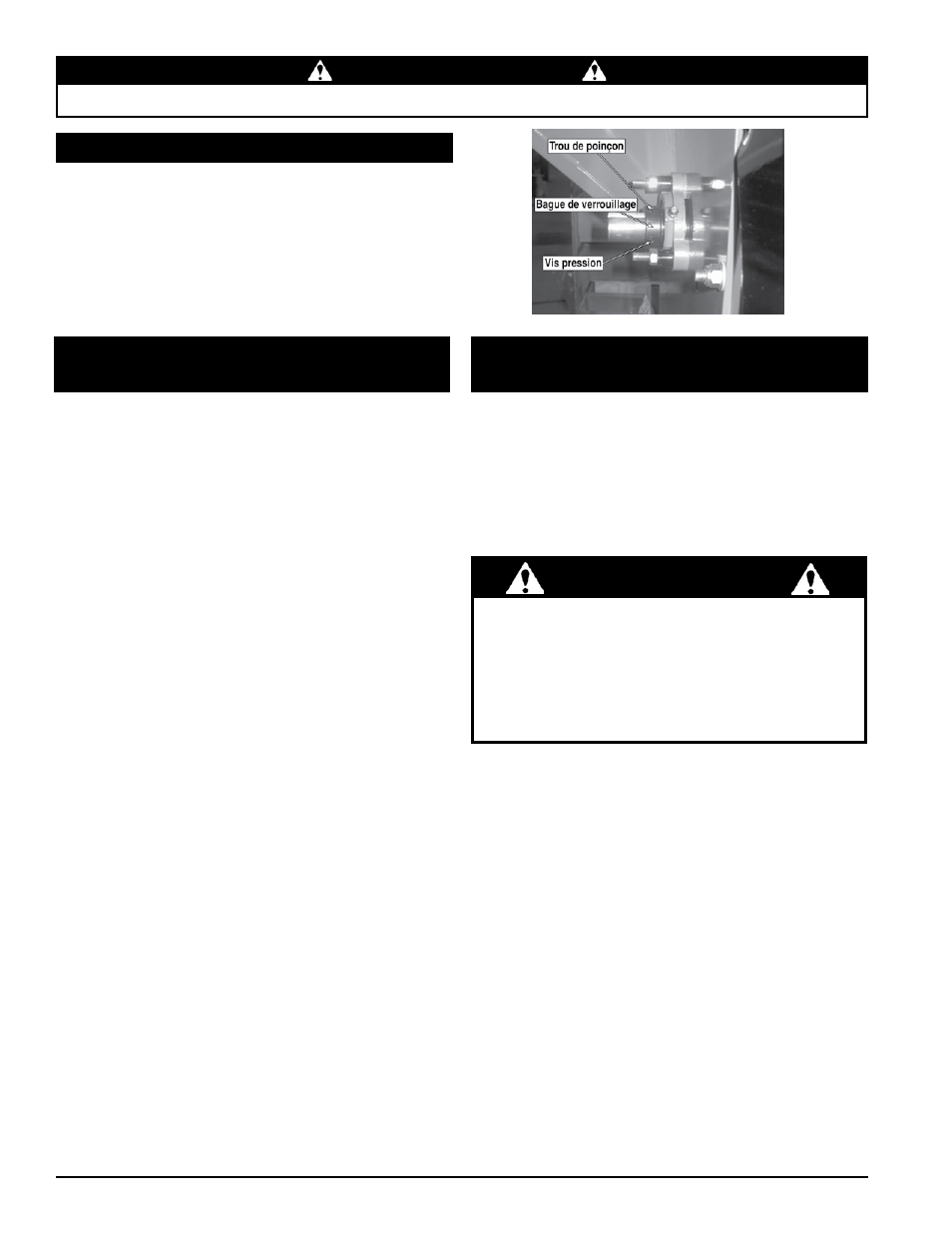

Desserrez les vis de pression qui retiennent les coliers d’arrêt
2.
sur le palier du côté goulette et du côté moteur (Figure 5.3).
À l’aide d’un poinçon et d’un marteau, tapez sur les colliers
3.
d’arrêt dans le sens opposé à la rotation normale. Sur la
partie avant, tapez dans le sens des aiguilles d’une montre.
Sur la partie arrière, tapez dans les sens inverse des aiguilles
d’une montre
Au moyen d’un maillet en caoutchouc, tappez légèremnt
4.
sur l’extrémité de l’arbre rotor jusqu’à obtention d’un espace
libre de 1/16 à 1/8 po). Tournez le rotor et vérifiez l’espace
de dégagement pour toutes les lames.
Une fois l’espace de dégagement établi, remettez et serrez
5.
les colliers d’arrêt en place. À l’aide d’un poinçon et d’un
marteau, tappez légèrement sur les colliers d’arrêt dans la
direction de la rotation de l’arbre (sens horaire sur le palier
côté moteur et sens antihoraire sur le palier côté goulette) et
mettez les en place au moyen d’un petit coup de marteau.
Serrez les vis de pression des colliers d’arrêt.
Desserrez les vis de pression qui tiennent la courroie de la
6.
poulie sur l’arbre du rotor. Déplacez la poulie sur l’arbre pour
l’aligner avec la poulie d’entraînement du moteur. La poulie
doit être déplacée autant que le rotor, mais dans la direction
opposée. Vis de pression de poulie de couple à 160 po-lb.
Assurez-vous que la clavette d’entraînement de poulie repose
7.
complètement sur son siège sous la poulie et serrez les vis
de pression.
Vérifiez l’alignement de la poulie en mettant une règle droite
8.
sur les faces de la poulie. Les faces de la poulie doivent
s’aligner. Si tel n’est pas le cas, recommencez les étapes 9
et 10 jusqu’à ce que la poulie s’aligne.
Les couteaux broyeurs dentelés sont conçus pour durer longtemps
et peuvent être inversés lorsqu’ils deviennent émoussés. Assurez-
vous que les couteaux et les entretoises sont correctement
installés pour maintenir l’équilibre du rotor.
Reportez-vous au manuel des pièces pour la trousse du couteau
de déchiqueteuse. Pour enlever les couteaux ou pour installer
une nouvelle troussse de déchiqueteuse, observez les consignes
suivantes.
5.7 REmPLAcEmENT dEs cOUTEAUX
bROyEURs
Le bord dentelé des couteaux broyeurs doit faire face à
la même direction que le bord de coupe des lames de
déchiquetage. Ne réutilisez jamais les boulons et écrous
N. 10-24, utilisez toujours des pièces neuves quand vous
effectuez une réparation. Ne réutilisez jamais des arbres ou
des entretoises (rondelles d’espacement) qui montrent des
signes d’usure ou d’abus. Installez toujours de nouvelles
pièces au moment d’effectuer une réparation
Enlevez le protège-courroie inférieur de dessous le cadre 1.
du moteur, enlevez la portière/ les écrans protecteurs de la
décharge et l’écran de la décharge.
Enlevez les écrous et boulons de 10-24 x 1 3/8 po des arbres
2.
du couteaux.
Alignez l’arbre sur le trou de 5/8 po à l’arrière du cadre et
3.
le petit trou à l’avant du cadre à côté du la goulette de la
broyeuse.
À l’aide d’un petit poinçon ou tige, poussez l’arbre à l’extérieur
4.
du trou de 5/8 po à l’arrière du cadre.
Pour procéder à l’assemblage, insérez l’arbre à travers le trou
5.
de 5/8 pouces (1,58 cm) situé à l’arrière du châssis et faites
glisser les couteaux et rondelles d’espacement sur l’arbre
dans l’ordre correct (voir le dessin). Installez un nouveau
boulon et écrou de 10-24 x 1 3/8 po.
Répétez les étapes 3 à 6 comprises pour assembler les trois
6.
autres arbres.
Une fois terminé, installez l’écran de la décharge, la portière/
7.
les écrans protecteurs de la décharge et exécutez un couple
pour tous les boulons de 3/8 po à 33 pi-lb. Faites faire un
test à la machine.
ImPORTANT
Figure 5,2
