5.7 NeTTOyAGe D’UN ROTOR ObSTRUÉ 5.6 LUbRIFICATION
lubrifiez la machine régulièrement avec une graisse à base de lithium.
Des conditions extrêmes nécessitent des graissages plus fréquents.
Graissez les points suivants toutes les 50 heures de fonctionnement:
Deux de ces points se trouvent sur les paliers (de part et d’autre de
la déchiqueteuse). Deux autres points sont accessibles en ouvrant
le capot de la déchiqueteuse. Un graisseur se trouve sur la base
de la goulotte de décharge (illustrations ci-dessous).
ImPORTANT
les graisses à base de polyurée ne sont pas compatibles avec
les graisses à base de lithium . le mélange de ces deux types de
graisse peut donner lieu à la défaillance prématurée de la machine.
NOTe
Ne graissez pas les paliers à l’excès. Un graissage excessif peut
entraîner une surchauffe et/ou le décollement des joints. Ajoutez
la graisse lentement et sous pression légère. Dans la mesure du
possible, tournez le palier lentement pendant la lubrification.

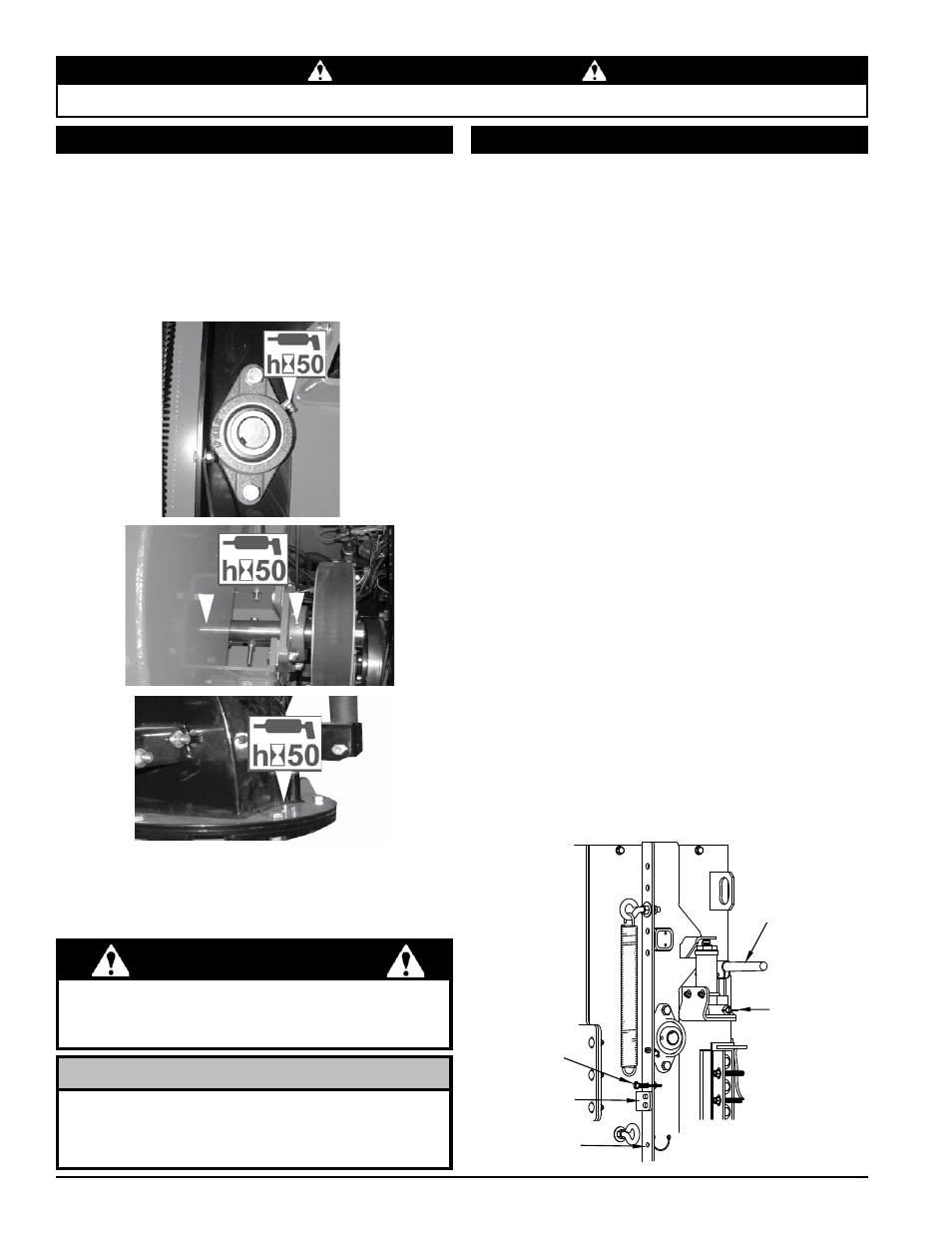

Graisseur sur les paliers (en haut). Deux graisseurs se trouvent sur
l’arbre d’entraînement. Celui de gauche se trouve sous le couvercle
d’accès (au milieu). Un graisseur se trouve sur la base de la goulotte
de décharge (en bas).
l’introduction de matériau trop grand ou en trop grand nombre en
même temps peut obstruer la déchiqueteuse. Pour dégager un
disque obstrué, procéder de la manière suivante:
Relever la poignée d’engagement et fermer l’interrupteur à 1.
clé du moteur.
laisser toutes les pièces mobiles venir au repos complet.
Retirer les deux boulons de 3/8” qui retiennent le couvercle
2.
d’accès sur le bâti de déchiqueteuse et soulever le couvercle
d’accès.
Retirer la goupille d’arrêt de sa position de rangement (voir
3.
ci-dessous).
Tourner le clapet de non-retour dans le sens horaire pour
4.
engager la pompe de vérin.
Pomper à l’aide de la poignée pour relever le rouleau
5.
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
Immobiliser la position en mettant la goupille d’arrêt à travers
6.
la console de support et la position de goupille d’arrêt.
Effectuer un nettoyage pour enlever les débris du disque de
7.
déchiqueteuse, tourner le disque à la main pour s’assurer
qu’il est libre de tourner. Faire attention à éviter les lames de
déchiqueteuse lors de l’enlèvement des débris.
Retirer la goupille d’arrêt et la remettre dans sa position
8.
de rangement. EN lAISSANT lA GOUPIllE D’ARRÊT
DANS TOUTE AUTRE POSITION, ON PEUT GÊNER lE
FONCTIONNEMENT DU ROUlEAU D’AlIMENTATION.
Tourner le clapet de non-retour dans le sens antihoraire pour
9.
débrayer la pompe et abaisser le vérin.
Fermer le couvercle d’accès et remettre les boulons en
10.
place.
Démarrer le moteur, abaisser la poignée d’engagement lorsque
11.
le moteur tourne pour engager la courroie d’entraînement.
Recommencer le fonctionnement avec une commande des
gaz à ¼.
Vérin de
rouleau
d’alimentation
Goupille
d’arrêt en
position de
rangement
Console de
support
Position de
goupille
d’arrêt
Clapet de
non-retour
