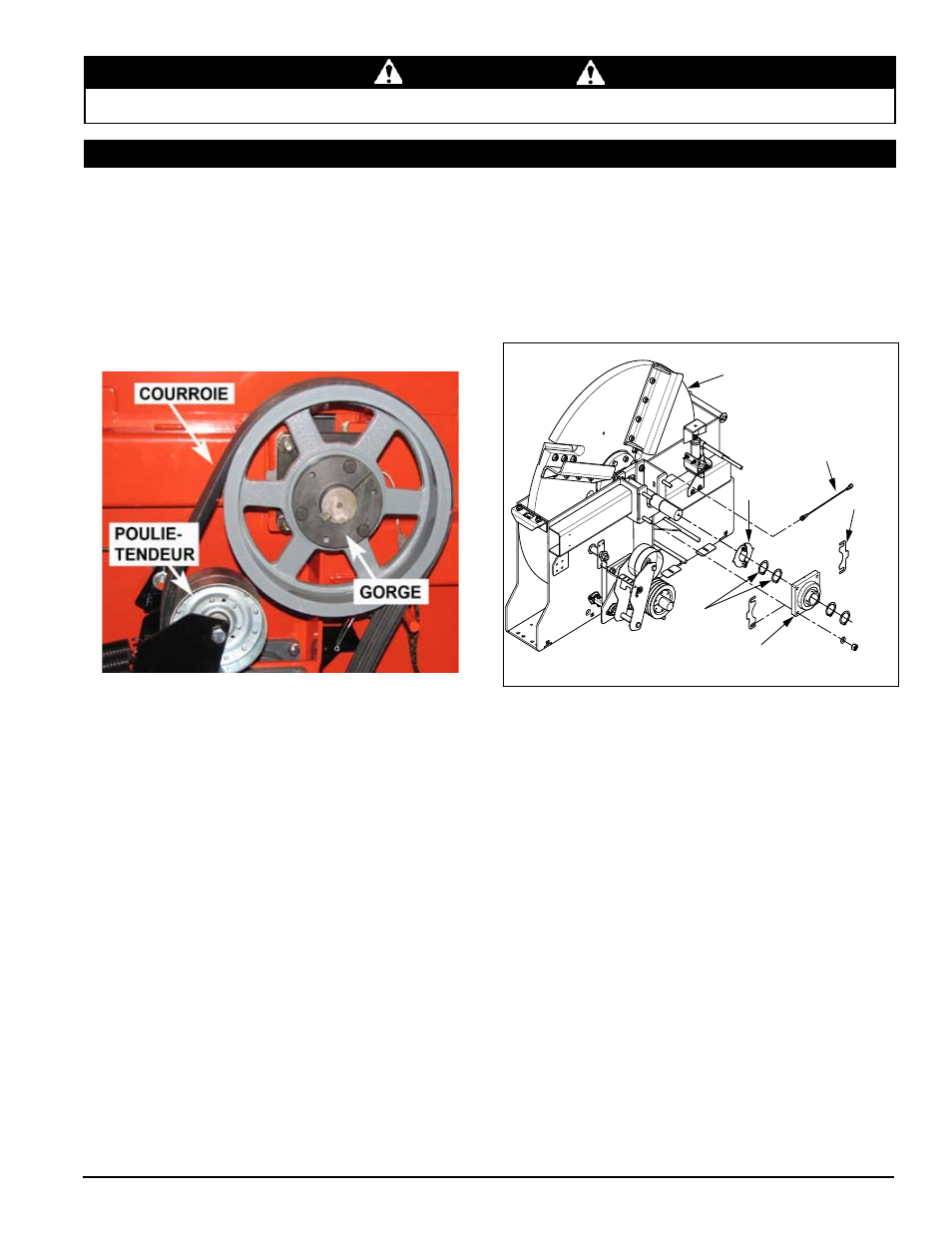

Echo Bear Cat CH1236DH - Manuel (Page 27)

DÉCHIQUETEUSE 12 POUCES 23
FRANÇAIS
ENTRETIEN ET RÉPARATIONS
AVANT D’INSPECTER OU D'INTERVENIR SUR QUELQUE PARTIE QUE CE SOIT DE LA MACHINE, COUPEZ LE CONTACT, RETIREZ LA
CLÉ, DÉBRANCHEZ LES CÂBLES DE LA BATTERIE ET ASSUREZ-VOUS DE L’ARRÊT COMPLET DE TOUTES LES PIÈCES MOBILES.
AVeRTISSemeNT
Faites tourner la goulotte de décharge vers le côté de la 1.
déchiqueteuse orienté vers la route.
Retirez les deux boulons de 1/2 po retenant le couvercle 2.
du rotor.
Levez le couvercle du rotor, en veillant à ce que le treuil se 3.
trouve assez loin pour reposer sur la goulotte de décharge,
puis immobilisez-le. Il pèse environ 193 kg (425 lb).
Retirez le boulon de 1/2 po de la poulie-tendeur et mettez- 4.
le de côté.
Retirez la courroie de la poulie supérieure. 5.
Retirez la gorge en insérant la visserie dans les trous 6.
inutilisés lors de l’installation de la gorge.
Retirez la vis de pression de la bague. 7.
Faites glisser la bague et la gorge pour les retirer de l’arbre 8.
du rotor et mettez-les de côté.
Immobilisez le rotor en faisant pression dessus à l’aide du 9.
treuil. Assemblé, il pèse environ 448 kg (987 lb).
Retirez le capteur de proximité et les supports et mettez- 10.
les de côté. (Précaution destinée à éviter que le capteur
ne soit endommagé.)
Retirez les 4 boulons de 5/8 po retenant le palier avant 11.
en place.
Desserrez les vis de pression situées sur le palier 12.
avant.
Nettoyez l’arbre à la toile émeri pour faciliter le retrait des 13.
paliers.
Retirez l’anneau élastique avant et mettez-le de côté. 14.
Faites glisser le palier pour le retirer de l’arbre et mettez- 15.
le de côté.
Retirez l’anneau élastique arrière. 16.
Desserrez et retirez les 4 boulons de 5/8 po retenant le 17.
palier arrière en place.
En le soulevant, sortez le rotor de son logement et 18.
immobilisez-le.
Retirez le palier arrière. 19.
Remplacez et réinstallez le palier arrière. 20.
Remettez l’anneau élastique intérieur sur l’arbre et 21.
assurez-vous qu’il est correctement placé.
Réinstallez le rotor dans son logement. 22.
CAPTEUR DE
PROXIMITÉ
SUPPORTS
ANNEAUX
ÉLASTIQUES
PALIER
AVANT
ROTOR
CALE
5.13 RemPLACemeNT DeS PALIeRS
