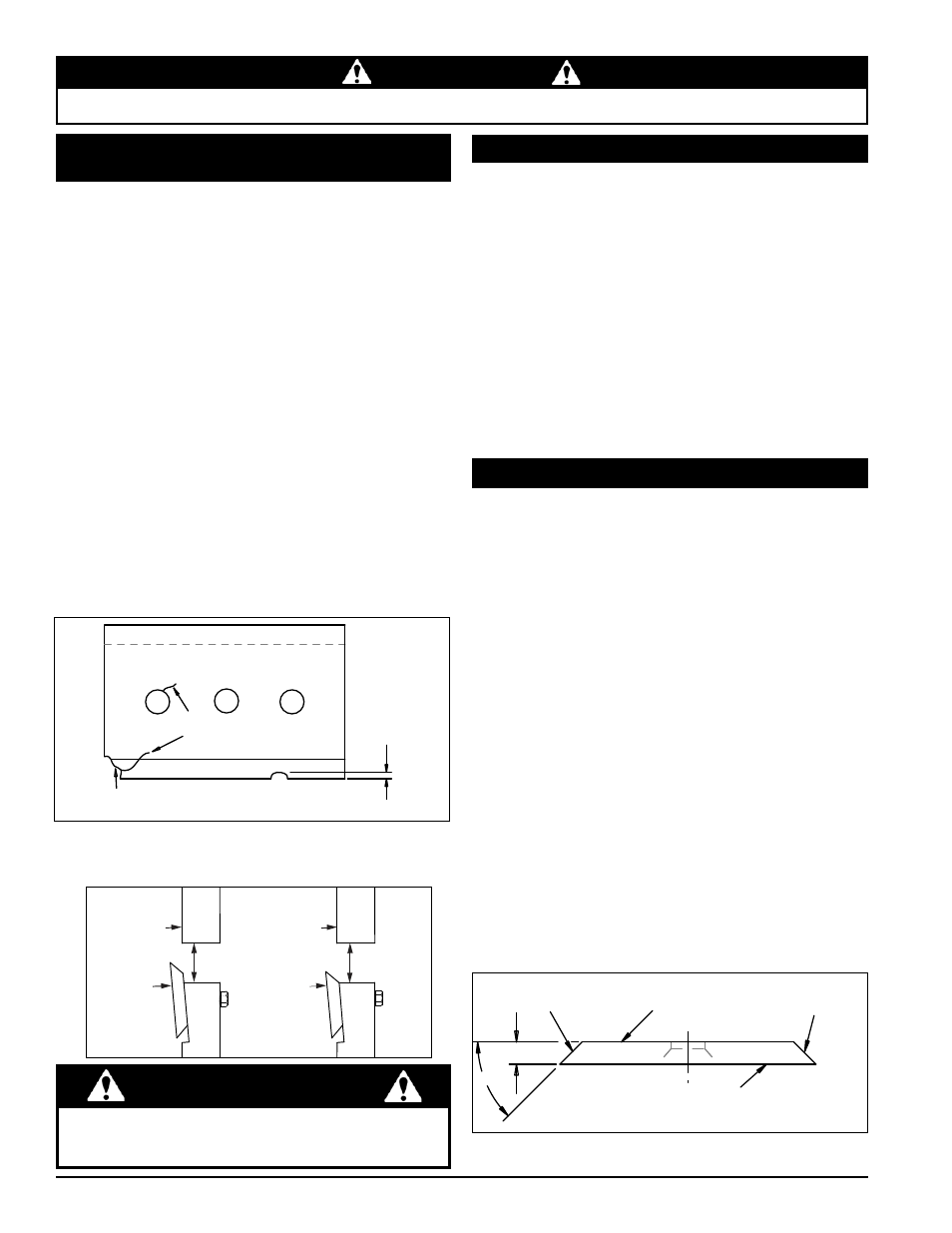

Echo Bear Cat CH1236DH - Manuel (Page 22)

DÉCHIQUETEUSE 12 POUCES 18
ENTRETIEN ET RÉPARATIONS
AVANT D’INSPECTER OU D'INTERVENIR SUR QUELQUE PARTIE QUE CE SOIT DE LA MACHINE, COUPEZ LE CONTACT, RETIREZ LA
CLÉ, DÉBRANCHEZ LES CÂBLES DE LA BATTERIE ET ASSUREZ-VOUS DE L’ARRÊT COMPLET DE TOUTES LES PIÈCES MOBILES.
AVeRTISSemeNT
Levez le couvercle d’accès aux lames de coupe à l’aide du 1.
cric (voir la section 4.9) et immobilisez-le avec une goupille
de blocage.
Tournez le disque jusqu’à ce que l’une des lames de la
2.
déchiqueteuse soit accessible.
Immobilisez le disque avec la goupille de blocage pour
3.
empêcher tout mouvement lors du démontage des lames de
la déchiqueteuse.
Retirez les trois boulons de 20 x 2,5 x 50 po (avec patch)
4.
retenant la lame de la déchiqueteuse sur le disque et enlevez
la lame; procédez de même sur les autres lames.
Inspectez les lames pour vous assurer de l’absence de fissures
5.
ou d’entailles. En cas de fissures, remplacez les lames. Si les
entailles ne peuvent pas être éliminées en affûtant les lames,
remplacez ces dernières.
La lame peut être affûtée aux deux extrémités
5.2 eNTReTIeN DeS LAmeS De LA
DÉCHIQUeTeUSe
5.3 DÉPOSe DeS LAmeS
5.4 AFFÛTAGe DeS LAmeS
Les lames de la déchiqueteuse s'émousseront éventuellement,
rendant le déchiquetage difficile et sollicitant davantage la
machine. VÉRIFIeZ Le TRANCHANT DeS LAmeS TOUTeS
LeS 5 À 15 HeUReS De FONCTIONNemeNT eT AFFÛTeZ-
LeS SI NÉCeSSAIRe.
Le témoin de contrôle clignotera couleur orange toutes les
15 heures pour vous rappeler d’inspecter les lames de la
déchiqueteuse. Pour remettre le contrôleur à zéro, référez-vous
à la section 6.
Vos lames doivent être affûtées si :
•
la machine vibre énormément lors de l'introduction des
matières végétales dans la déchiqueteuse;
• les branches de petit diamètre ne sont pas entraînées
automatiquement;
• les copeaux ne se déchargent pas uniformément ou sont
effilochés particulièrement lorsque les branches à déchiqueter
sont vertes;
Avant d'affûter les lames de déchiquetage, assurez-vous qu'elles
n'ont pas été endommagées. Remplacez la lame en cas de :
•
Présence de fissures, coins brisés ou entailles de plus de 1/8
po (voir ci-dessous).
Les lames peuvent être meulées sur une meule d’établi ou par
un professionnel.
N’affûtez ou ne meulez jamais les surfaces de montage 1.
des lames. Cela ferait dévier le bord et endommagerait
la lame, causant une dégradation des performances de
déchiquetage.
Meulez à nouveau le bord des lames de déchiquetage pour
2.
former un angle de 45 degrés. Veillez à utiliser un appareil
pour maintenir la lame à l’angle correct.
Prenez des précautions pour l’affûtage afin que la lame ne
3.
surchauffe pas et ne change pas de couleur. Cela annulerait
les effets du traitement thermique.
Meulez pendant de courtes périodes et refroidissez avec de
4.
l'eau ou un liquide de refroidissement.
Enlevez la même quantité chaque lame afin de conserver
5.
l'équilibre du rotor.
Les petites imperfections comme des entailles et des
6.
ébarbures sur le côté plat de la lame n’affectent pas la
performance de déchiquetage de la machine.
Pour les lames qui ont été affûtées de façon répétée, assurez-
7.
vous que les surfaces affûtées s’étendent au-delà de la fente
de déchiquetage. Si ce n’est pas le cas, les lames doivent
être remplacées.
ENTAILLE
DE PLUS
DE 1/8 po
FISSURE
DE PLUS
DE 1/8 po
COIN
BRISÉ
• La base du tranchant est usée ou a été réaffûtée de sorte
qu'elle ne s'étend plus au-delà de la fente de déchiquetage
(voir ci-dessous).
AVeRTISSemeNT
Les lames de déchiquetage sont tranchantes! Pour éviter
tout risque de blessure, prenez des précautions lorsque
vous intervenez sur la machine.
SURFACE DE MONTAGE
(NE PAS MEULER)
SURFACE DE MONTAGE
(NE PAS MEULER)
SURFACE
AFFÛTÉE
SURFACE
AFFÛTÉE
45°
.63
LAME
NEUVE
FENTE DE
DÉCHIQUETAGE
DISQUE DE
DÉCHIQUETEUSE
DISQUE DE
DÉCHIQUETEUSE
LA LAME EST
TROP COURTE,
ELLE DOIT
ÊTRE REMPLA-
CÉE
FENTE DE
DÉCHIQUETAGE
