DÉCHIQUETEUSE DE 4,5 POUCES
19
FRANÇAIS
SErVicE & EntrEtiEn
aVant D’InSpECtER oU DE RÉpaRER UnE pIÈCE DE CEttE MaCHInE, CoUpEZ La SoURCE D’aLIMEntatIon, DÉConnECtEZ LE CÂBLE DE La
BoUGIE D’aLLUMaGE Et aSSUREZ-VoUS QUE toUtES LES pIÈCES En MoUVEMEnt SE Sont IMMoBILISÉES.
mISe eN GARde
5.9.1 mOdÈLeS à mOTeUR
Mettez le levier d’engagement en position StaRt 1.
(DÉMaRRaGE).
arrêtez le moteur. 2.
Débranchez les câbles de la batterie. 3.
Retirez la protection de la courroie. Retirez les deux boulons 4.
de 5/16 po.
Retirez la poulie-tendeur. 5.
Mettez le levier d’engagement en position CHIppInG 6.
(DÉCHIQUEtaGE).
Desserrez les deux boulons de carrosserie fixant la plaque 7.
moteur sur la remorque.
Localisez les deux boulons de 5/16 x 3 po et les écrous 8.
de 5/16 po situés sur le côté de la déchiqueteuse entre la
remorque et la plaque moteur.
Desserrez les deux écrous à embase de 5/16 po. 9.
pour relâcher la tension de la courroie, desserrez les deux 10.
boulons de 5/16 x 3 po de façon égale et faites glisser le
moteur en direction du logement de la déchiqueteuse.
Retirez l’ancienne courroie et installez la nouvelle courroie. 11.
Desserrez le guide-courroie au besoin.
Réglez la courroie d’entraînement. 12.
positionnez le guide-courroie à 1/8 po au-dessus de la 13.
courroie et serrez les boulons.
Mettez le levier d’engagement en position StaRt 14.
(DÉMaRRaGE) et réinstallez la poulie-tendeur.
Remettez en place la protection de la courroie. 15.

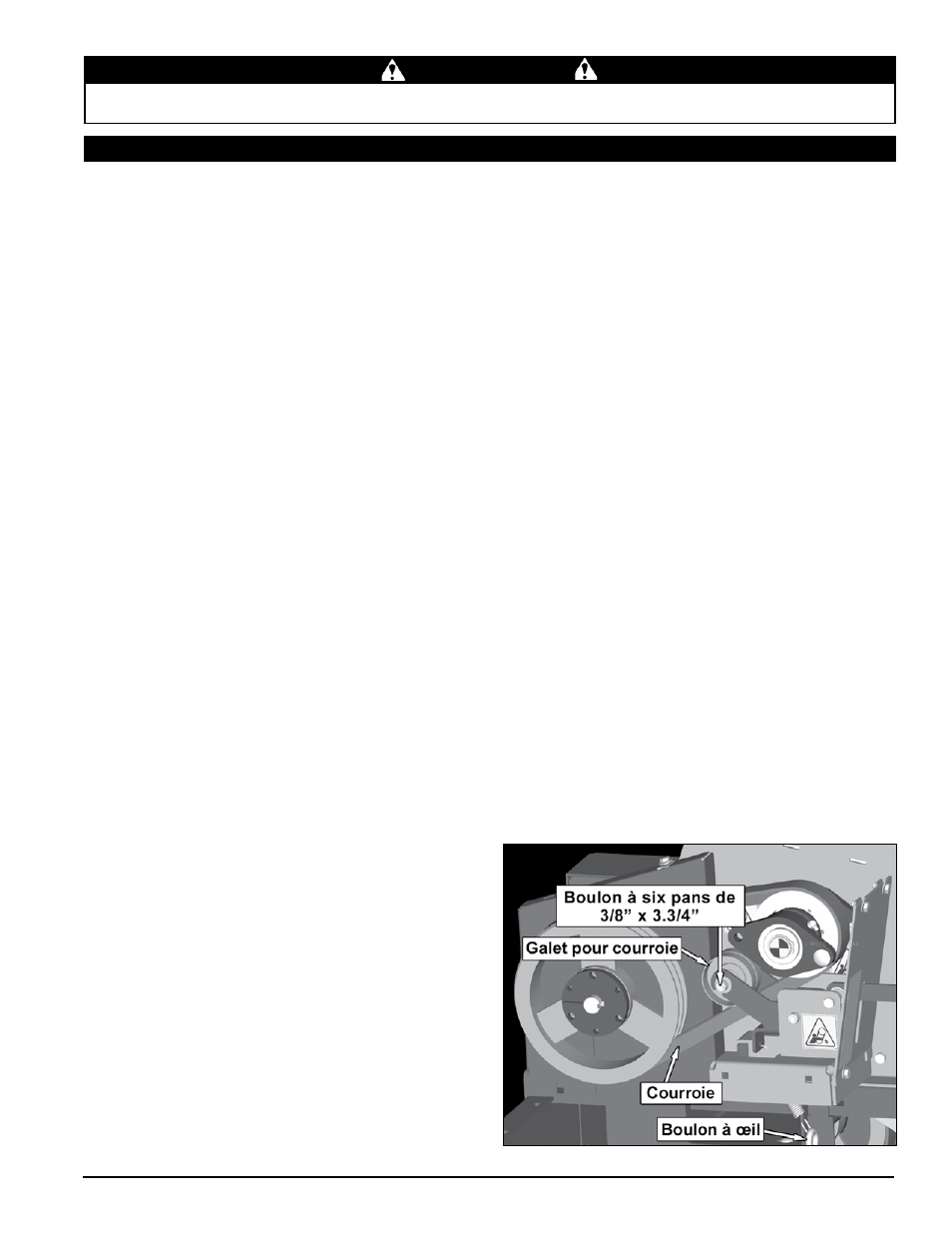

Figure 5.45– Remplacement de la courroie d’entraînement avant
5.9 RemPLACemeNT de LA COURROIe d’eNTRAÎNemeNT
5.9.2 mOdÈLeS à PdF
COURROIe d’eNTRAÎNemeNT AVANT
Mettez le levier d’engagement en position RELEaSE 1.
(DESSERRaGE).
Désenclenchez la pDf et arrêtez le moteur du tracteur. 2.
Retirez l’arbre de pDf du tracteur et débranchez-le de 3.
l’attelage en trois points.
Retirez les quatre boulons à six pans de 5/16 x 5/8 po et 4.
les quatre boulons à six pans de 5/16 x ¾ po qui fixent
la protection de la courroie avant sur le logement de la
déchiqueteuse. Retirez la protection et mettez-la de côté.
Retirez l’anneau élastique qui fixe l’arbre de rotor sur le palier 5.
puis retirez les boulons de 1/2 x 1-1/2 po reliant le palier avant
à l’ensemble soudé de support du palier.
Retirez les quatre boulons de carrosserie de 3/8 x 1 po, les 6.
rondelles et écrous nylock qui fixent l’ensemble soudé du
support de palier sur le logement de la déchiqueteuse. Retirez
l’ensemble soudé du support de palier et mettez-le de côté.
Desserrez le boulon à œil pour relâcher la tension existant 7.
sur la courroie (figure 5.5).
Retirez le boulon à six pans de 3/8 x 3-3/4 po, les rondelles 8.
et l’écrou nylock qui fixent la poulie-tendeur sur le support
de la poulie.
Retirez la poulie-tendeur. Retirez l’ancienne courroie et 9.
installez la nouvelle.
fixez à nouveau la poulie-tendeur sur le support de la 10.
poulie.
Serrez le boulon à œil pour obtenir une flèche de 7/16 po 11.
quand une charge de 20 lb est exercée sur la courroie.
(figure 5.4)
faites glisser l’ensemble soudé du support de palier sur 12.
l’arbre de rotor. fixez l’ensemble soudé sur le logement de
la déchiqueteuse avec quatre boulons de carrosserie 3/8 x
1 po, des rondelles et des écrous nylock.
fixez l’arbre de rotor en utilisant un anneau élastique. 13.
Remettez en place la protection de la courroie avant en 14.
utilisant quatre boulons à six pans de 5/16 x 5/8 po, quatre
boulons à six pans de 5/16 x 3/4 po et huit rondelles plates
de 5/16 po.
