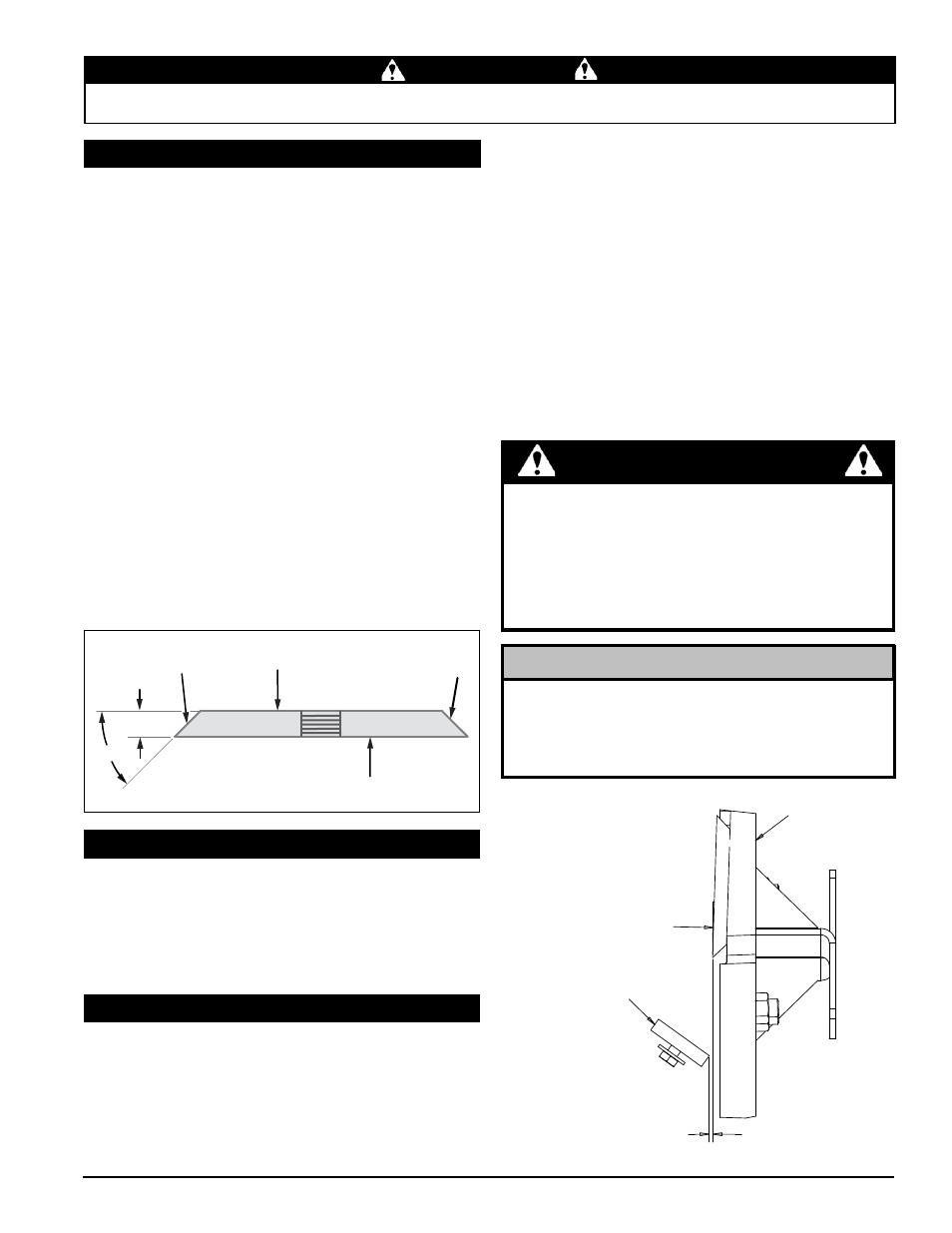

DÉCHIQUETEUSE DE 4,5 POUCES
17
FRANÇAIS
SErVicE & EntrEtiEn
aVant D’InSpECtER oU DE RÉpaRER UnE pIÈCE DE CEttE MaCHInE, CoUpEZ La SoURCE D’aLIMEntatIon, DÉConnECtEZ LE CÂBLE DE La
BoUGIE D’aLLUMaGE Et aSSUREZ-VoUS QUE toUtES LES pIÈCES En MoUVEMEnt SE Sont IMMoBILISÉES.
mISe eN GARde
Système de verrouillage du disque (Section 5.2). 1.
placez une lame sur le disque et fixez-la à l’aide de la visserie 2.
d’origine. Serrez les boulons à 162 nm (120 pi-lb). procédez
de même pour l’autre lame.
Réinstallez le déflecteur de la déchiqueteuse (Section 2.2).
3.
Les lames de déchiquetage doivent présenter un dégagement
par rapport à l’enclume de déchiquetage, située directement
sous la trémie, qui soit d’au moins 1/16 pouce (1,6 mm). Il n’est
paS nécessaire d’enlever la trémie de la déchiqueteuse pour
régler le dégagement de la lame, bien que le retrait de la trémie
procure un meilleur accès pour mesurer le dégagement de la
lame. pour régler le dégagement de la lame, procédez de la
manière suivante: Figure 5.2 – Dégagement entre la lame et l’enclume
5.6 INSTALLATION deS LAmeS
5.7 RÉGLAGe dU dÉGAGemeNT de LA LAme
5.5 AIGUISAGe deS LAmeS
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
n’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de
2.
déchiquetage pour lui donner un angle de 45 degrés.
assurez-vous qu’un certain type d’appareil fixe est utilisé pour
maintenir correctement la lame à l’angle correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne
3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Utilisez des temps de meulage courts et refroidissez avec de
4.
l’eau ou un certain type de liquide de refroidissement.
aiguisez une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
De petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
pour les lames qui ont été aiguisées à maintes reprises,
7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
45˚
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
.50”
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
Il est important que l’espace minimum entre l’enclume
de déchiquetage et toUtES les lames soit de 1/16” (1,6
mm). Il faut faire tourner toutes les lames de déchiquetage
jusqu’à ce qu’elles soient à un niveau correct par rapport à
l’enclume et mesurer ensuite ce niveau. Le non respect de
cette mesure risquerait d’entraîner des blessures sérieuses
ou la mort dans le cas où les lames entreraient en contact
avec l’enclume.
AdVeRTISSemeNT
Si l’arête d’enclume de déchiquetage est endommagée ou
usée inégalement, retirez les trois boulons de 5/16” et les
rondelles qui retiennent l’enclume au couvercle du disque
et utilisez l’une des trois autres arêtes. ajustez pour obtenir
la mesure correcte.
RemARqUe
DISQUE
LAME DE
DÉCHIQUETAGE
ENCLUME
1/16”
faites tourner le disque jusqu’à ce qu’une lame soit au niveau 1.
de l’enclume de déchiquetage.
Mesurez la valeur du dégagement entre la lame de
2.
déchiquetage et l’enclume de déchiquetage à partir de
l’intérieur du logement de la déchiqueteuse. La distance
minimale entre la lame de déchiquetage et l’enclume de
déchiquetage doit être de 1/16 po (1,6 mm) (figure 5.2).
ajustez l’enclume en desserrant les boulons de 5/16 po x
3.
5/8 po qui retiennent l’enclume au couvercle du disque et en
faisant glisser l’enclume vers l’intérieur ou l’extérieur jusqu’à
ce que la mesure désirée soit obtenue.
Serrez les boulons à un couple de 17 lb-pi.
4.
faites tourner le rotor pour vérifier que la lame restante est 5.
espacée de l’enclume de 1/16 à 1/8.
Si la goulotte de la déchiqueteuse a été enlevée, réinstallez-la.
6.
