DÉCHIQUETEUSE DE 4,5 POUCES
9
FRANÇAIS
ASSEMBLAGE

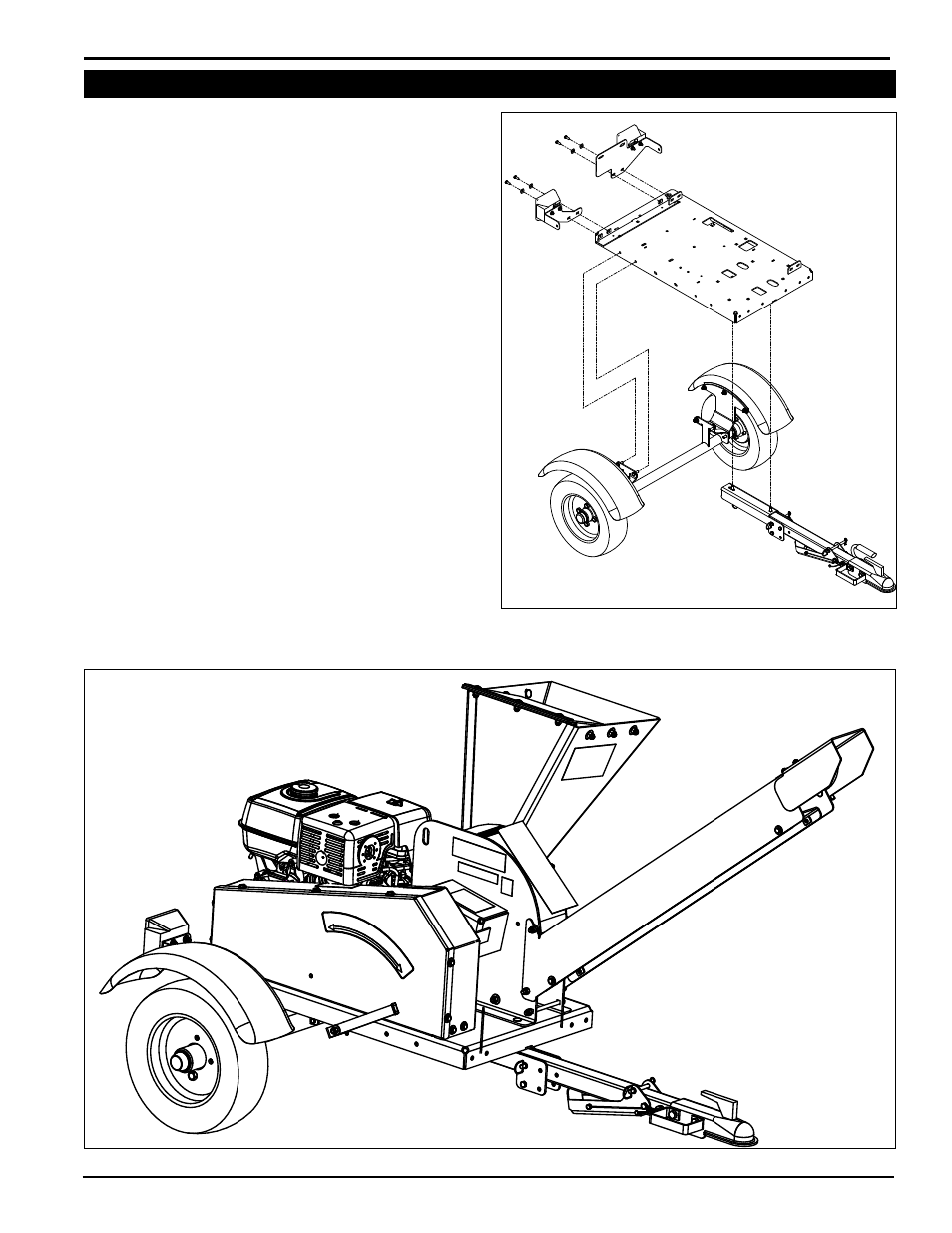

Figure 2.12, Configuration optionnelle de la remorque (illustrée ici avec le kit optionnel de tube de décharge réf. 74634-00)
2.9 CONFIGURATION OPTIONNeLLe de LA RemORqUe (mOdÈLeS CH45390)
Figure 2.11, Déconnexion des supports de feux,
de l’essieu et de la remorque
Le modèle CH45390 peut être reconfiguré de manière à ce que
l’essieu se trouve sous le moteur et que la décharge se trouve
juste au-dessus de l’attelage. Cette configuration permet de :
soulager la charge qui s’exerce sur l’attelage, ou •
de diriger les matières végétales déchargées sur le plancher •
d’une caisse de camionnette au moyen du kit de tube de
décharge en hauteur (réf. 74634-00). Voir la figure 2.12.
Effectuez les étapes suivantes pour reconfigurer le modèle
CH45390:
Déconnectez l’essieu et les ailes de la déchiqueteuse en 1.
retirant les boulons de 1 po et 1-1/4 po de chaque côté.
Déconnectez l’attelage de la remorque.
2.
Retirez les boulons fixant les supports des feux droit et 3.
gauche à la remorque. Le support de feu gauche est le plus
gros. L’éclairage de la plaque minéralogique y est fixé. Le
support du feu droit doit également être déconnecté de la
plaque de montage de l’aile.
Levez la remorque et tournez-la de 180 degrés.
4.
Localisez les trous sur les côtés de la remorque les plus 5.
proches du moteur. alignez ces trous sur les trous supérieurs
des supports situés sur l’essieu. fixez à l’aide d’un boulon de
3/8 x 1 po et d’un boulon de 3/8 x 1-1/4 po de chaque côté.
Reconnectez l’attelage et les supports de feux sur la
6.
remorque.
testez les clignotants et les feux stop pour vous assurer que
7.
le câblage est correctement installé.
