DÉCHIQUETEUSE DE 4,5 POUCES
18
SErVicE & EntrEtiEn
aVant D’InSpECtER oU DE RÉpaRER UnE pIÈCE DE CEttE MaCHInE, CoUpEZ La SoURCE D’aLIMEntatIon, DÉConnECtEZ LE CÂBLE DE La
BoUGIE D’aLLUMaGE Et aSSUREZ-VoUS QUE toUtES LES pIÈCES En MoUVEMEnt SE Sont IMMoBILISÉES.
mISe eN GARde
Vérifiez l’état de la (des) courroie(s) d’entraînement tous les
ans ou après toutes les 25 heures de fonctionnement, selon
l’événement qui se produit le premier. Remplacez toute courroie
d’entraînement fissurée, éraillée, usée ou étirée. ne remplacez
la courroie d’entraînement que par une courroie du même type.
n’utilisez pas des courroies à bande unique. pour réglez la(les)
bande(s) d’entraînement, procédez de la manière suivante :
5.8.1 mOdÈLeS à mOTeUR
Mettez le levier d’engagement en position StaRt 1.
(DÉMaRRaGE).
arrêtez le moteur.
2.
Débranchez les câbles de la batterie. 3.
Retirez les sept boulons de 5/16 x 3/4 po qui fixent la 4.
protection de la courroie sur la protection de l’ensemble
soudé. Retirez la protection de la courroie.
Pour augmenter la tension sur la courroie,
5. effectuez les
étapes suivantes :
Mettez le levier d’engagement en position CHIppInG a.
(DÉCHIQUEtaGE).
Desserrez les quatre boulons de carrosserie qui fixent
b.
la plaque moteur à la remorque.
Localisez les deux boulons de 5/16 x 2 po et les
c.
écrous à embase de 5/16 po situés sur le côté de la
déchiqueteuse entre la remorque et la plaque moteur
(figure 5.3).
Desserrez les deux écrous à embase de 5/16 po de
d.
façon égale pour éloigner le moteur du logement de
la déchiqueteuse et obtenir une flèche de 7/16 po
lorsqu’une charge de 20 lb est exercée sur la courroie.
(figure 5.4)
Serrez les quatre boulons de carrosserie fixant la plaque
e.
moteur à la remorque.
Serrez les deux écrous à embase de 5/16 po pour
f.
assurer et maintenir une flèche correcte.
Pour relâcher la tension de la courroie, 6. procédez de la
manière suivante :
Mettez le levier d’engagement en position CHIppInG a.
(DÉCHIQUEtaGE).
Desserrez les quatre boulons de carrosserie fixant la
b.
plaque moteur à la remorque.
Desserrez les deux écrous à embase de 5/16 po.
c.
Desserrez les deux boulons de réglage de 5/16 x 3 po d.
de façon égale et poussez la plaque moteur contre les
boulons. Desserrez les boulons pour obtenir une flèche
de 7/16 po lorsqu’une charge de 20 lb est exercée sur
la courroie (figure 5.4).
Serrez les quatre boulons de carrosserie fixant la plaque
e.
moteur à la remorque.
Serrez les deux écrous à embase de 5/16 po pour
f.
assurer et maintenir une flèche correcte.
5.8 RÉGLAGe de LA COURROIe d’eNTRAÎNemeNT
5.8.2 mOdÈLeS à PRISe de FORCe
Mettez le levier d’engagement en position RELEaSE 1.
(DESSERRaGE).
Désenclenchez la prise de force et arrêtez le moteur du
2.
tracteur.
Retirez l’arbre de la prise de force du tracteur et déconnectez-
3.
le de l’attelage trois points.
Mettez le levier d’engagement en position CHIppInG
4.
(DÉCHIQUEtaGE).
Retirez les boulons de 5/16 po pour enlever soit la protection
5.
avant soit la protection arrière de la courroie.
Serrez ou desserrez le boulon à œil à la base de la poulie-
6.
tendeur jusqu’à ce que la flèche soit de 7/16 po lorsqu’une
charge de 20 lb est exercée sur le boulon. (figure 5.4)
Remettez les protections de courroie en place.
7.

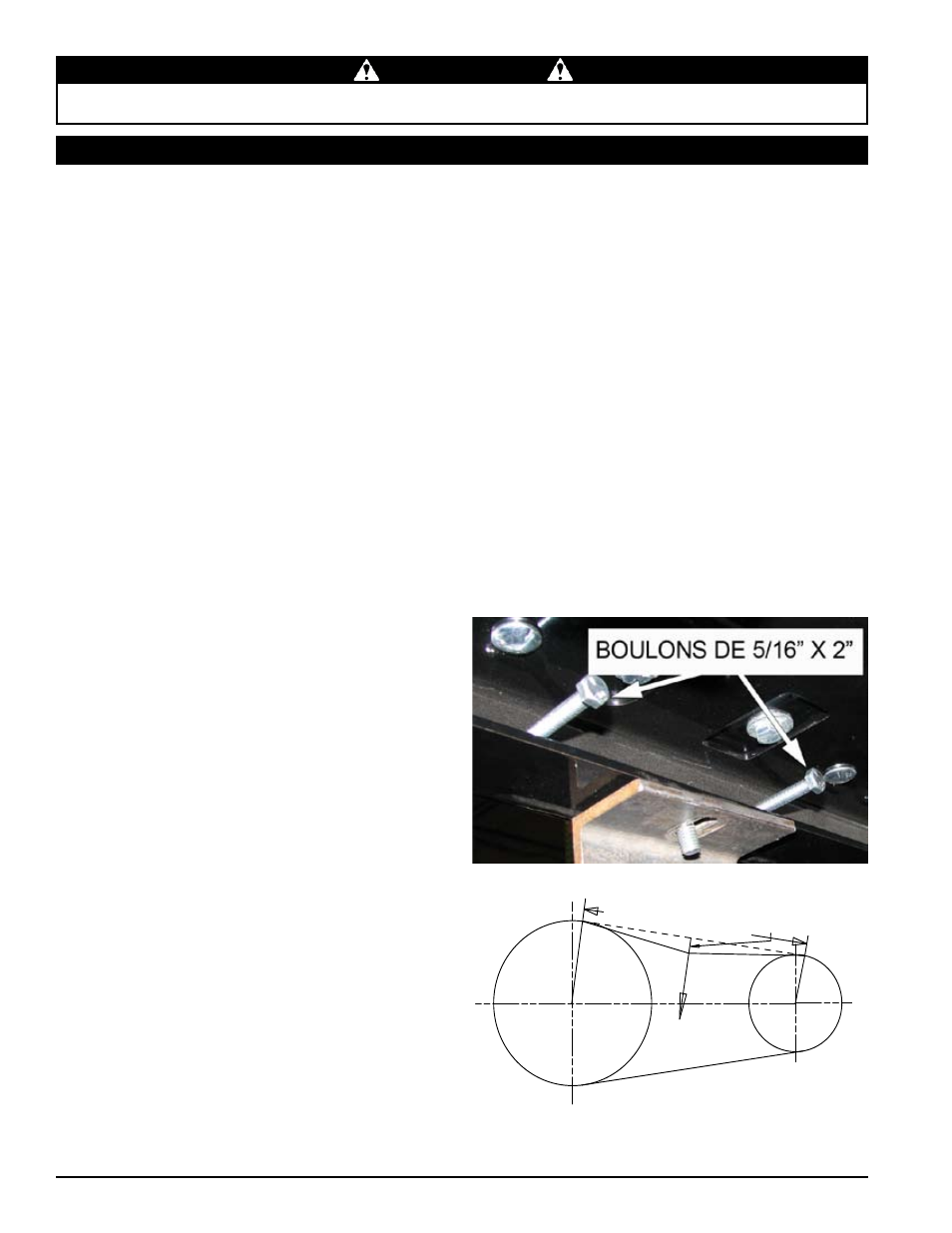

Figure 5.3 – Boulons de réglage
Figure 5.4
S’il n’est pas possible d’ajuster davantage les boulons et 7.
écrous situés entre la plaque moteur et la remorque, et si la
tension doit être ajustée, serrez le boulon à œil jpour obtenir
la flèche correcte.
Remplacez la courroie s’il n’est plus possible de la régler
8.
(Section 5.9).
Remettez en place la protection de la courroie.
9.
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
