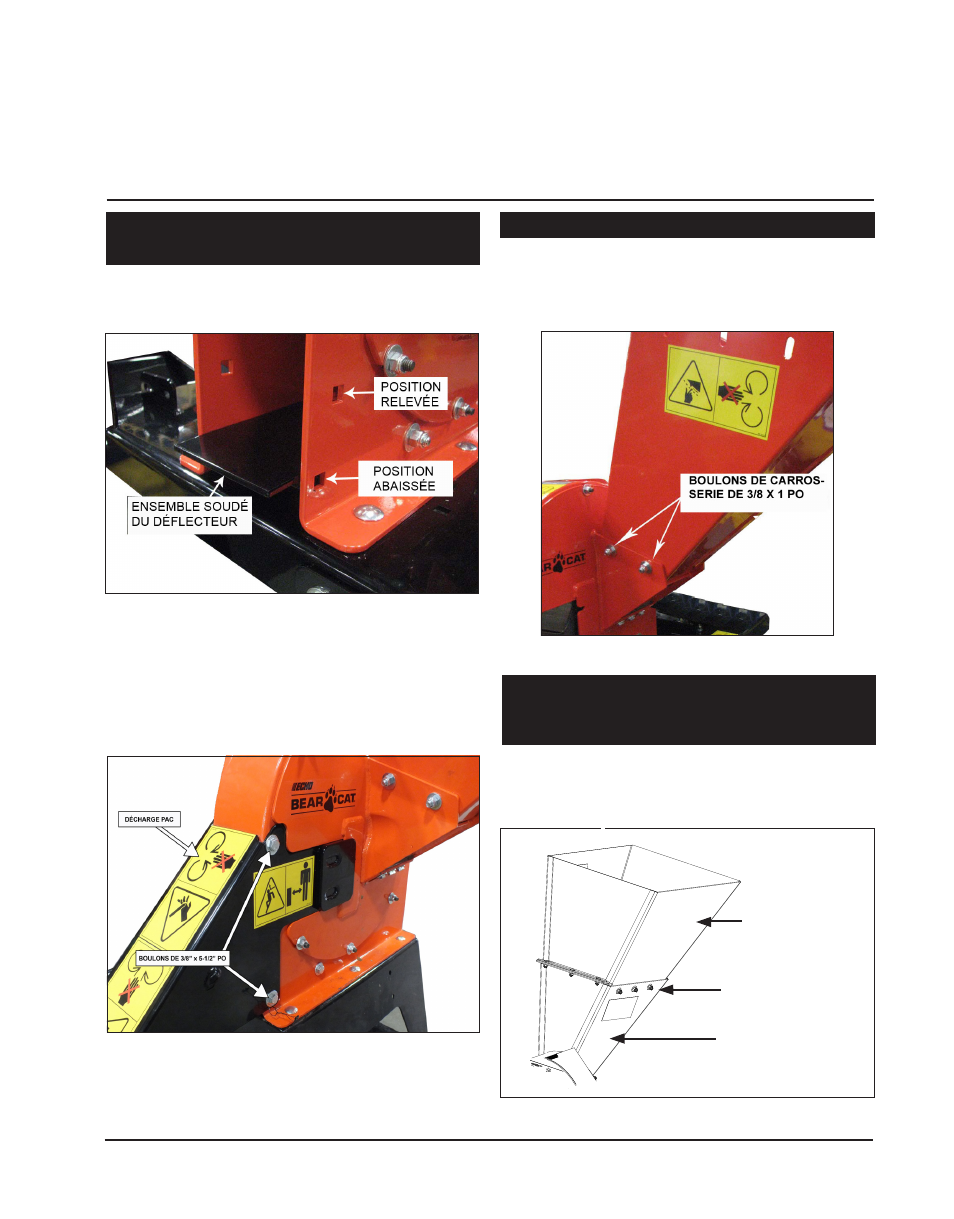

DÉCHIQUETEUSE DE 4,5 POUCES
5
FRANÇAIS
Partie
ASSEMBLAGE
2
Fixez la goulotte au logement de la déchiqueteuse en utilisant
quatre boulons de carrosserie de 3/8 x 1 po, des rondelles de 3/8
po et des écrous de blocage (Figure 2.3). Utilisez deux boulons
de chaque côté. Installez des écrous à l’extérieur.
Figure 2.3 – Goulotte de la déchiqueteuse
Fixez la rallonge de la goulotte de la déchiqueteuse en utilisant
six boulons de carrosserie de 3/8 x 1 po, des rondelles de 3/8
po et des écrous de 3/8 po (Figure 2.4). Utilisez trois boulons
de chaque côté.
RALLONGE DE
GOULOTTE DE LA
DÉCHIQUETEUSE
GOULOTTE DE LA
DÉCHIQUETEUSE
BOULONS DE
CARROSSERIE DE
3/8 X 1 PO
Figure 2.4 – Rallonge de goulotte de la déchiqueteuse
2.1 ASSEMBLAGE DE L’EMBOUT DE
DÉCHARGE
2.2 ASSEMBLAGE DE LA GOULOTTE
2.3 FIXATION DE LA RALLONGE DE
GOULOTTE DE LA DÉCHIQUETEUSE
(MODÈLES CONFORME AUX NORMES CE)
1. Déplacez vers le bas l’ensemble soudé du déflecteur situé
à l’intérieur du logement de la déchiqueteuse. (Figure
2.1)
Figure 2.2 - Déflecteur de la déchiqueteuse
Figure 2.1 – Ensemble soudé du déflecteur de la déchiqueteuse
2. Faites glisser le déflecteur sur le logement de déchiquetage
en veillant bien à ce que les boulons de l’ensemble soudé
s’adaptent correctement dans les encoches situées sur le
couvercle de disque (Figure 2.2). Serrez en utilisant des
écrous à embase de 5/16”.
3. Introduisez deux boulons de 3/8” x 5-1/2” dans les trous situés
sur le déflecteur de la déchiqueteuse et serrez-les en utilisant
des rondelles de 3/8”et des écrous nyloc de 3/8”.
