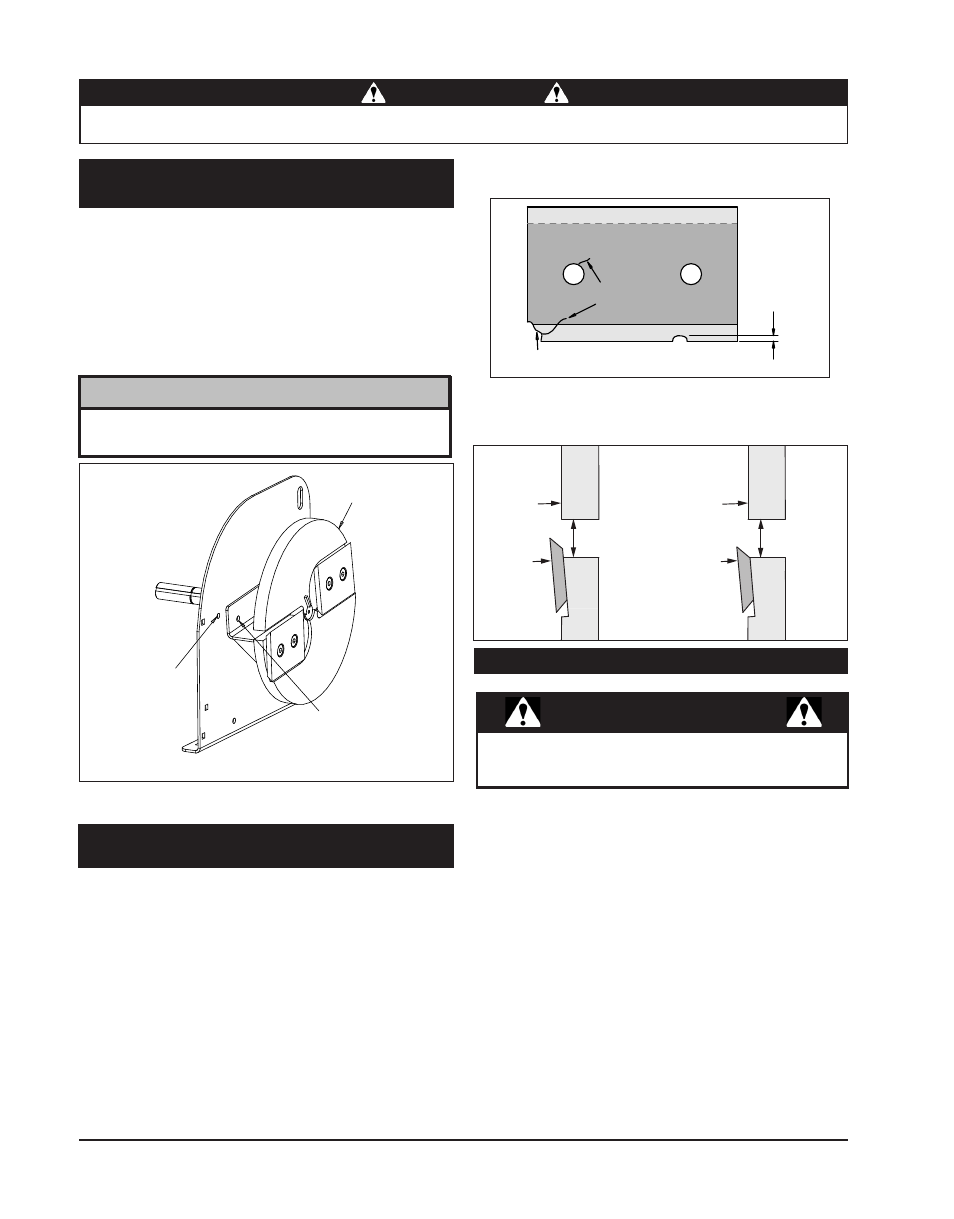

Echo Bear Cat CH45540 - Manuel (Page 14)

DÉCHIQUETEUSE DE 4,5 POUCES
10
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA
BOUGIE D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
1. Retirez le déflecteur du logement de la déchiqueteuse en
enlevant les deux boulons de 3/8 x 5-1/2 po qui fixent l’embout
de décharge ou le tube de décharge en option sur le logement
de la déchiqueteuse et en desserrant les écrous à embase de
5/6 po sur les boulons de l’ensemble soudé. Retirez l’embout
de décharge ou le tube de décharge en option.
2. Installez le système de verrouillage du disque (Section 5.2).
Le disque est maintenant retenu pour permettre le retrait
des lames. Pour accéder aux lames restantes, retirez le
poinçon ou le tournevis, repositionnez le disque et remettez
le poinçon ou le tournevis dans le trou du système de
verrouillage du disque.
3. Retirez les deux boulons retenant la lame sur le disque. La
visserie peut être réutilisée. Procédez de même pour l’autre
lame. Les lames sont dotées de deux bords et peuvent être
inversées une fois avant d’être affûtées.
4. Inspectez les lames pour voir si des fissures ou des entailles
sont visibles. Si des fissures sont présentes, remplacez les
lames. Si les entailles ne peuvent pas être enlevées en
aiguisant la lame, remplacez la lame.
Veuillez toujours utiliser le mécanisme de verrouillage lorsque vous
travailler sur le disque. (Figure 5.1). Suivez les étapes ci-dessous
pour installer le système de verrouillage.
1. Retirez le déflecteur de la déchiqueteuse.
2. Faites tourner le disque jusqu’à ce que le trou de la palette de
la déchiqueteuse soit aligné avec le trou existant du logement
de la déchiqueteuse (Figure 5.1).
3. Installez un poinçon ou un tournevis dans les trous.
Figure 5.1 – Verrou de disque
5.2 INSTALLATION DU SYSTÈME DE VER-
ROUILLAGE DU DISQUE
DISQUE DE LA
DÉCHIQUETEUSE
TROU CORRESPONDANT
SUR LA PALETTE DU
DISQUE
TROU DE
VERROUILLAGE
DU DISQUE
REMARQUE
L’un des boulons de 3/8 x 5-1/2 po provenant du déflecteur
peut aussi être utilisé pour verrouiller le disque.
5.4 RETRAIT DES LAMES
AVERTISSEMENT
Les lames de la déchiqueteuse sont tranchantes ! Soyez
prudent lorsque vous travaillez sur une machine afin d’éviter
les blessures.
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VERIFIEZ L’ETAT DES LAMES TOUTES LES 5-15
HEURES D’UTILISATION ET AIGUISEZ-LES SI BESOIN.
Vos lames ont besoin d’être aiguisées si :
•
La machine vibre excessivement au moment de l’alimentation
des branches.
• Les branches de petit diamètre ne s’alimentent pas
automatiquement.
• Si les copeaux sont inégaux ou effilochés, surtout quand il
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
• Vous observez des fissures, coins cassés ou entailles de plus
de 1/8 po. (voir ci-dessous).
5.3 ENTRETIEN DE LA LAMES DE LA
DECHIQUETEUSE
• La base du bord tranchant est usée ou aiguisée de façon
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
