DÉCHIQUETEUSE DE 4,5 POUCES
13
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA
BOUGIE D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.9 REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT
10. Fixez à nouveau la poulie-tendeur sur le support de la
poulie.
11. Serrez le boulon à œil pour obtenir une flèche de 7/16 po
quand une charge de 20 lb est exercée sur la courroie.
(Figure 5.4)
12. Faites glisser l’ensemble soudé du support de palier sur
l’arbre de rotor. Fixez l’ensemble soudé sur le logement de
la déchiqueteuse avec quatre boulons de carrosserie 3/8 x
1 po, des rondelles et des écrous Nylock.
13. Fixez l’arbre de rotor en utilisant un anneau élastique.
14. Remettez en place la protection de la courroie avant en
utilisant quatre boulons à six pans de 5/16 x 5/8 po, quatre
boulons à six pans de 5/16 x 3/4 po et huit rondelles plates
de 5/16 po.
5.9 REMPLACEMENT DE LA COURROIE
D’ENTRAÎNEMENT (SUITE)
COURROIE D’ENTRAÎNEMENT ARRIÈRE
1. Mettez le levier d’engagement en position RELEASE
(DESSERRAGE).
2. Désenclenchez la PDF et arrêtez le moteur du tracteur.
3. Retirez l’arbre de PDF du tracteur et débranchez-le de
l’attelage trois points.
4. Retirez la protection de courroie avant en retirant les huit
boulons de 5/16 x 3/4 po et les rondelles qui fixent la
protection sur le logement de la déchiqueteuse.
5. Desserrez le boulon à œil pour relâcher la tension existant
sur la courroie (Figure 5.6).
6. Retirez le boulon à six pans de 3/8 x 3-1/2 po, la rondelle et
l’écrou qui fixent la poulie-tendeur sur l’ensemble soudé de
la poulie. Retirez la poulie-tendeur.
7. Retirez le boulon à six pans de 3/8 x 4 po, les rondelles,
l’entretoise et l’écrou Nylock qui fixent l’ensemble soudé
de la poulie sur le logement de la déchiqueteuse. Déplacez
l’ensemble soudé de la poulie hors du chemin.
8. Retirez l’ancienne courroie et installez la nouvelle.
9. Fixez à nouveau l’ensemble soudé de la poulie au logement
de la déchiqueteuse.
10. Fixez à nouveau la poulie-tendeur à l’ensemble soudé de
la poulie.
11. Serrez le boulon à œil pour obtenir une flèche de 7/16 po
quand une charge de 20 lb est exercée sur la courroie
(Figure 5.3).
12. Remettez en place la protection de la courroie avant en
utilisant huit boulons de 5/16 x 3/4 po et les rondelles.
5.10 REMPLACEMENT DES PALIERS DE
ROTOR

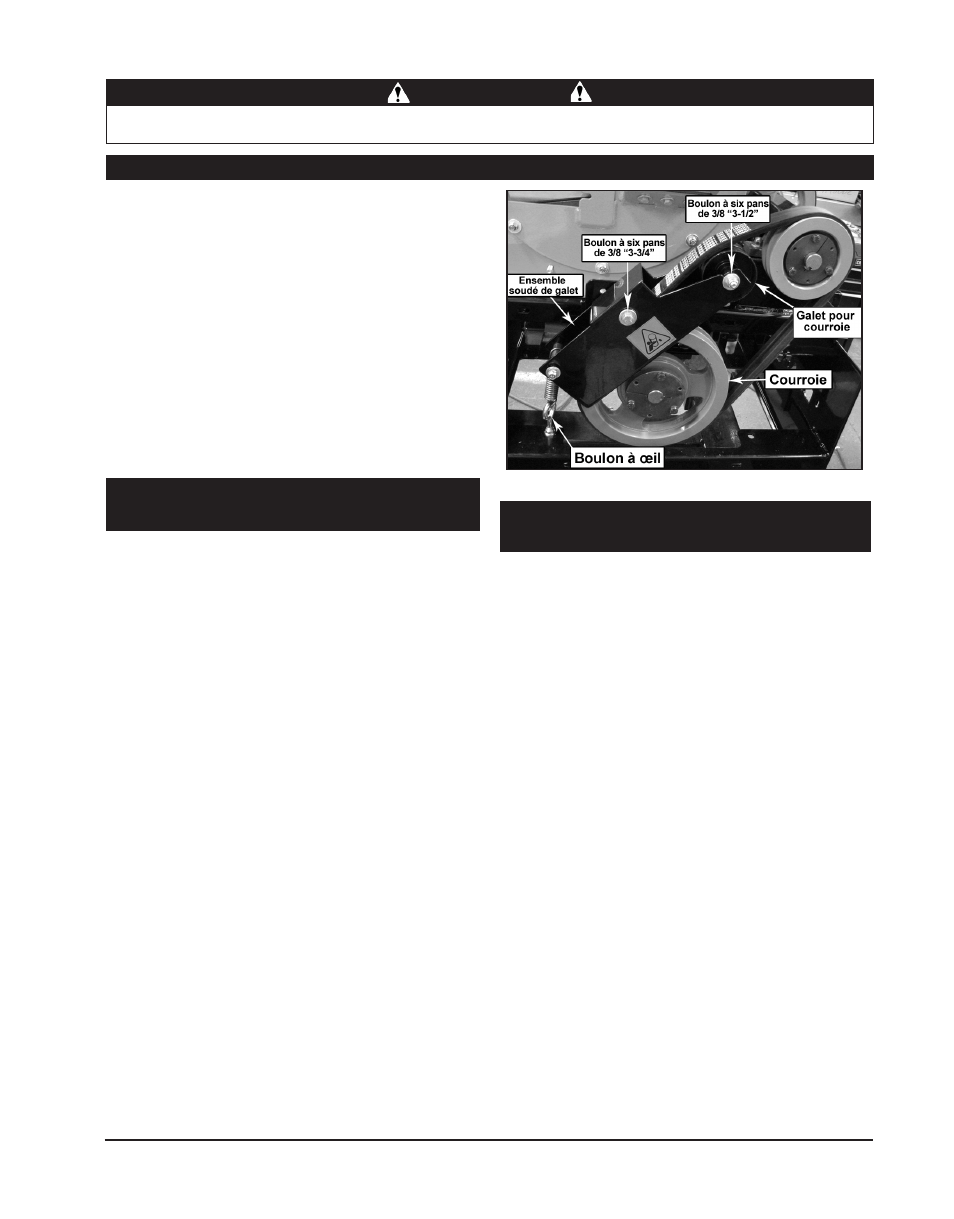

Figure 5.6 – Remplacement de la courroie d’entraînement arrière
5.10.1 MODÈLES À PRISE DE FORCE
RETRAIT DES ANCIENS PALIERS DE ROTOR
1. Mettez le levier d’engagement en position RELEASE
(DESSERRAGE).
2. Désenclenchez la prise de force et arrêtez le moteur du
tracteur.
3. Retirez la protection de courroie avant.
4. Retirez l’anneau élastique du palier avant. Retirez ensuite les
boulons hexagonaux de 1/2 x 1-1/2 po fixant le palier avant
à l'ensemble soudé du support du palier.
5. Enlevez l’ensemble soudé du support de palier en retirant
les 4 écrous Nylock de 3/8 po.
6. Retirez les anneaux élastiques des paliers avant et desserrez
la vis de pression du palier.
7. Faites glisser le palier avant hors de l’arbre du rotor.
8. Retirez le boulon hexagonal de 3/8 x 3-3/4 po, les rondelles
et l’écrou Nylock fixant la poulie-tendeur au support de la
poulie. Retirez la poulie-tendeur.
9. Enlevez la courroie d’entraînement des poulies.
10. À l’aide des boulons de blocage des bagues, retirez la gorge
de la poulie et la bague de l’arbre du rotor.
11. Retirez les écrous Centerlock de 1/2 po retenant le palier
arrière au châssis de la déchiqueteuse.
12. Retirez les anneaux élastiques du palier et desserrez la vis
de pression. Faites glisser le palier hors de l’arbre.
