8 DÉCHIQUETEUSE DE 6 POUCES
ASSEMBLAGE
2.6 INSTALLATION DE LA GOULOTTE D’ALIMENTATION
1. Fixez la goulotte d'alimentation (1) sur le corps de la déchiqueteuse en utilisant huit 3/8 x 1-1 / 4 "boulons de carrosserie (2) et
deux 3/8 x 1" les boulons de carrosserie (4) rondelles et des écrous autobloquants. Pour les deux supérieurs et deux inférieurs
emplacements des boulons, insérer les boulons de logement à l'intérieur du rouleau d'alimentation. Les six autres boulons de
montage sur les ailes extérieures du boîtier du rouleau d'alimentation et la goulotte d'alimentation. Il est revêtu d'une pince (3)
vissé sur le corps du broyeur dans le trou de montage inférieur gauche. Il est nécessaire de supprimer ce serrage et le boulon
et re-visser à la goulotte d'alimentation dans la même position. Ne serrez pas complètement pour le moment.
2. Visser le support de la goulotte (5) pour le châssis de déchiqueteuse avec deux boulons "(4), un 3/8 x 1-1 / 4" 3/8 X 1 vis (2),
des rondelles et des écrous frein.
3. Visser le support de glissière (5) de la goulotte d'alimentation charnière en supprimant le "boulon (6), de la rondelle et l'écrou et
de le remplacer dans le même emplacement de fixation du support de goulotte existant 8.3 X 1.1 / 4 hex.
4. Maintenant, revenir en arrière et serrer les boulons et les écrous de fixation de la goulotte d'alimentation au boîtier.
5. Raccorder les fils venant de la goulotte d'alimentation aux connecteurs qui se trouvent sous le rouleau d'alimentation de la
déchiqueteuse. La couleur des colliers de serrage sur les fils de la déchiqueteuse indiquer quel fil ils doivent être connectés.

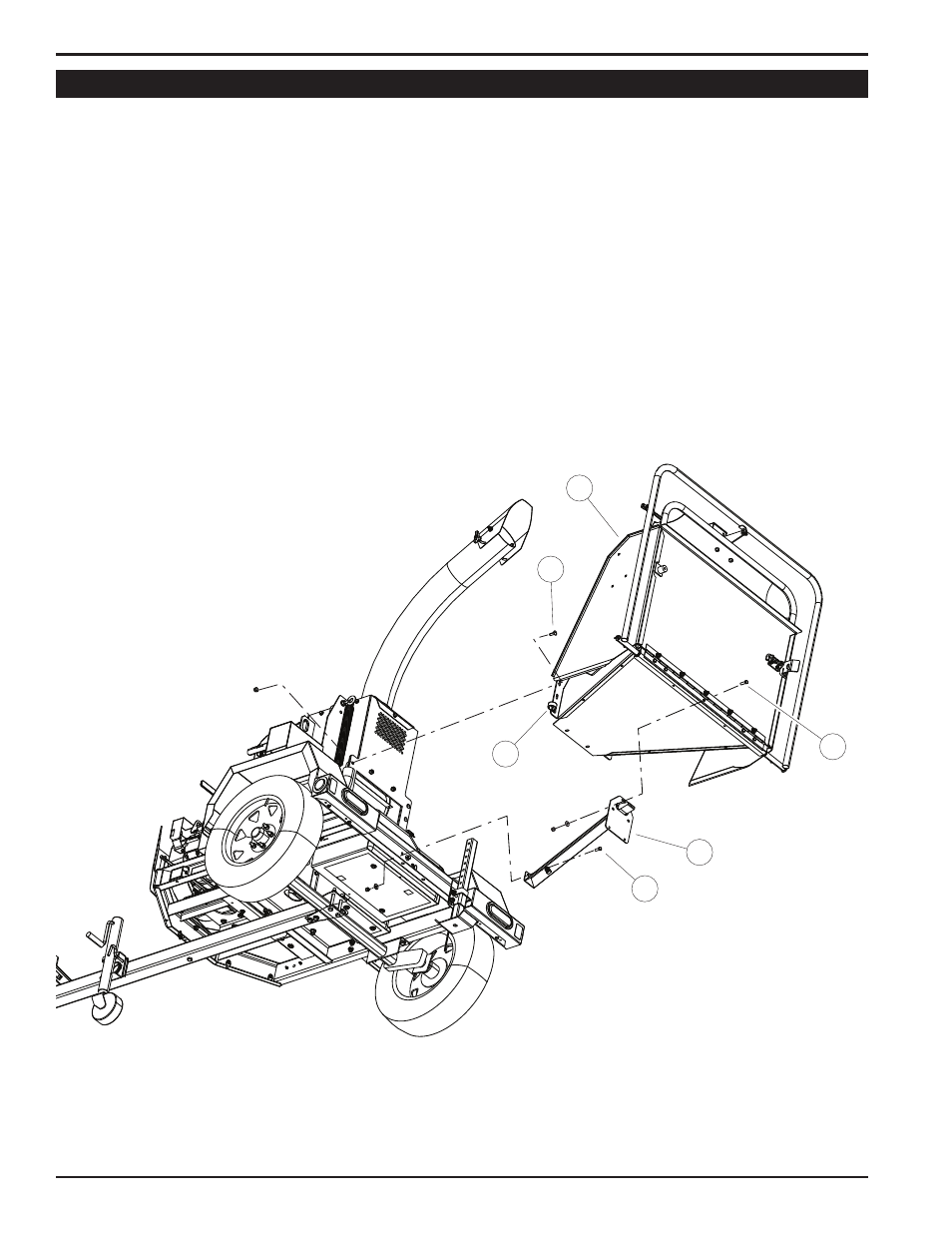

Figure 2.8, Installation de la Goulotte D'Alimentation
1
2
3
4
5
6
