7 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
ASSEMBLAGE
2.3 FIXATION DU TUBE ET DE L’EMBOUT
DE DÉCHARGE
2.4 INSTALLATION DU STABILISATEUR
ARRIÈRE
Installez le stabilisateur arrière en le glissant dans le guide de
support de la remorque à l’arrière du châssis de la déchiqueteuse.
Fixez et ajustez le stabilisateur à l’aide de la goupille élastique
fournie.

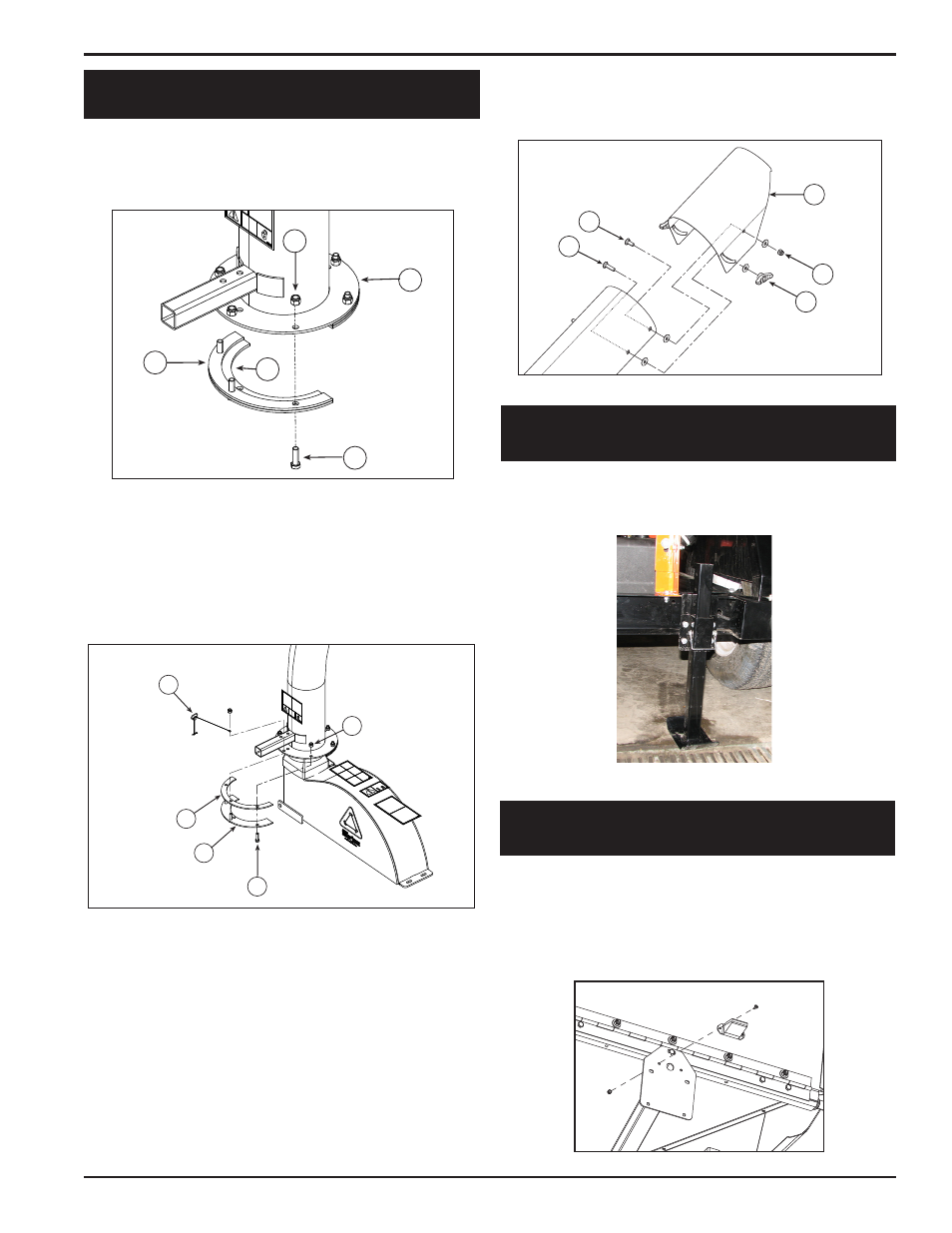

Figure 2.5, Fixer déflecteur d'éjection
Figure 2.6, Fixer déflecteur d'éjection
Figure 2.3, Fixer collier anneau et entretoise
Figure 2.4, Attache tube à décharge
1. Fixez un anneau de support (1) et un anneau d’écartement (2)
sur la base du tube de décharge(3) à l’aide de trois boulons
(4) de 3/8 x 1 1/4 po et d’écrous Nylock (5). Serrez en laissant
un écart de 1/16 po pour permettre le montage sur la bride.
Voir la Figure 2.3.
2. Faites glisser le tube sur la bride de montage du châssis de la
déchiqueteuse. L’anneau de support (1) du tube de décharge
doit glisser sous le rebord de la bride. Serrez les boulons et
les écrous pour l’immobiliser.
3. Installez la deuxième moitié de la pièce d’écartement (2) et
de l’anneau de support (1) sur le tube de décharge à l’aide
des boulons (4) de 3/8 x 1 1/4 po et des écrous Nylock (5).
4. Attacher cordon avec la broche de sortie (11) comme le
montre la figure 2.4.
5. Graissez l’embout de graissage situé à la base de la goulotte
pour la lubrifier. Faites tourner la goulotte et graissez-la
jusqu’à ce qu’elle tourne librement.
6. Faites tourner le tube de 360 degrés et bloquez-le à l’aide
de la goupille de blocage pour vous assurer qu’il est
correctement monté.
7. Fixez le déflecteur (6) sur le tube de décharge. Pour connecter
le déflecteur, faites passer deux boulons (7) de 5/16 x 1 1/4 po
dans le trou inférieur du tube de décharge. Faites passer ces
boulons à travers l’intérieur du tube, la rondelle, le déflecteur,
la rondelle, puis le bouton (8).
8. Terminez en boulonnant le déflecteur sur le tube à l’aide
de deux boulons (9) de 5/16 x 1 po insérés dans le trou à
l’extrémité du tube de décharge, puis fixez avec des rondelles
de 5/16 po et des écrous nylock (10).
Figure 2.7, Éclairage plaque d'immatriculation
2.5 FIXER LA LUMIÈRE DE PLAQUE
D'IMMATRICULATION
(Modèles conformes aux normes CE)
1. Fixez la lumière de plaque d'immatriculation à l'appui chute,
qui se trouve sous la goulotte d'alimentation, avec deux
écrous n ° 10-24 et n ° 10-24 x deux 1/2 po.
2. Branchez le faisceau de câbles dans la lumière de plaque
d'immatriculation.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
11
