Page 23
19
DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.6 RÉGLAGE DE L’ENCLUME DE LA DÉCHIQUETEUSE
Le dégagement entre les lames de la déchiqueteuse et l’enclume doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le dégagement
toutes les huit heures de fonctionnement et effectuez les réglages nécessaires. L’enclume est réversible. Les quatre côtés de l’enclume
peuvent servir au déchiquetage.
Pour régler l’enclume :
1. Enlevez les deux boulons retenant le couvercle d’accès au châssis principal.
2. Inclinez le couvercle pour accéder au rotor.
3. Inspectez l’enclume de déchiquetage. Si le bord de l’enclume est endommagé ou présente une usure irrégulière, enlevez l’enclume
et utilisez l’un des trois autres bords. Assurez-vous que la surface de l’enclume est exempte de débris. Appliquez de l’enduit
frein-filet sur les boulons et insérez-les dans l’enclume sans serrer à ce stade pour permettre d’effectuer des réglages.
4. Tournez le disque jusqu’à ce qu’une des lames de la déchiqueteuse soit au niveau de l’enclume.
5. À partir de l’intérieur du boîtier, mesurez le dégagement
entre la lame et l’enclume de la déchiqueteuse.
6. Si la distance entre la lame et l’enclume ne se situe pas
entre 1/8 et 1/16 po, réglez celle-ci en desserrant les
trois boulons de 1/2 po la maintenant sur le châssis.
Réglez l’enclume vers l’intérieur ou l’extérieur à l’aide
des écrous de réglage.
7. Il est important de veiller à ce que l’écart entre
l’enclume et TOUTES les lames de déchiquetage soit
compris entre 1/8 et 1/16 po. Faites tourner le disque
jusqu’à ce que chaque lame de déchiquetage soit au
niveau de l’enclume, puis mesurez. Il est possible que
l’écart avec l’enclume soit différent pour chaque lame.
Veillez à régler l’écart entre la lame la plus proche et
l’enclume aux dimensions correctes..
8. Serrez les boulons de l’enclume à un couple de 75
pi-lb et reprenez les opérations.
ÉCART AVEC
L'ENCLUME
LAME
ENCLUME

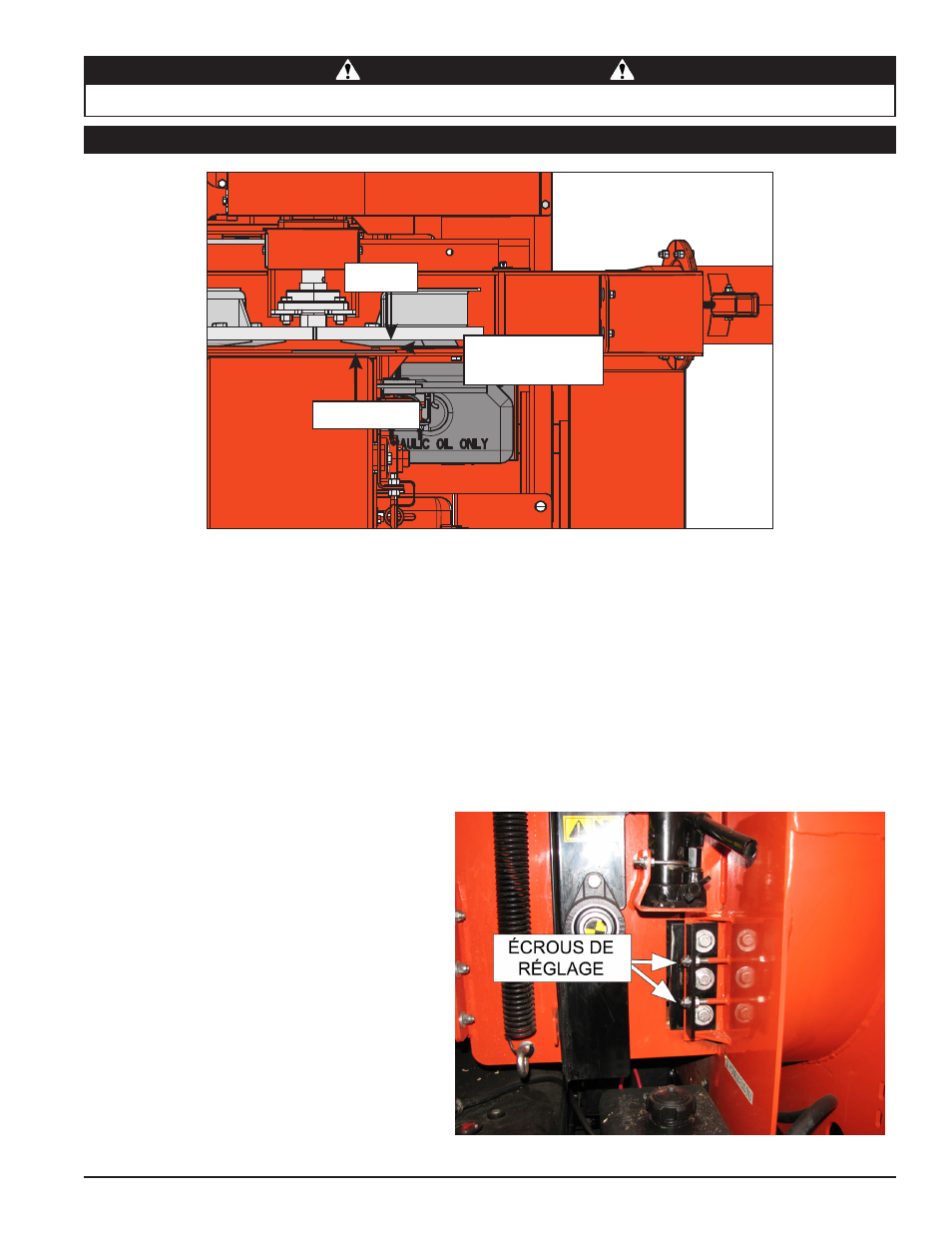

Figure 5.3, Dégagement de lame déchiqueteuse
Figure 5.4, Chipper boulons de réglage enclume
